Гидроцилиндр. разгрузка <погрузчик> — HITACHI EX1800

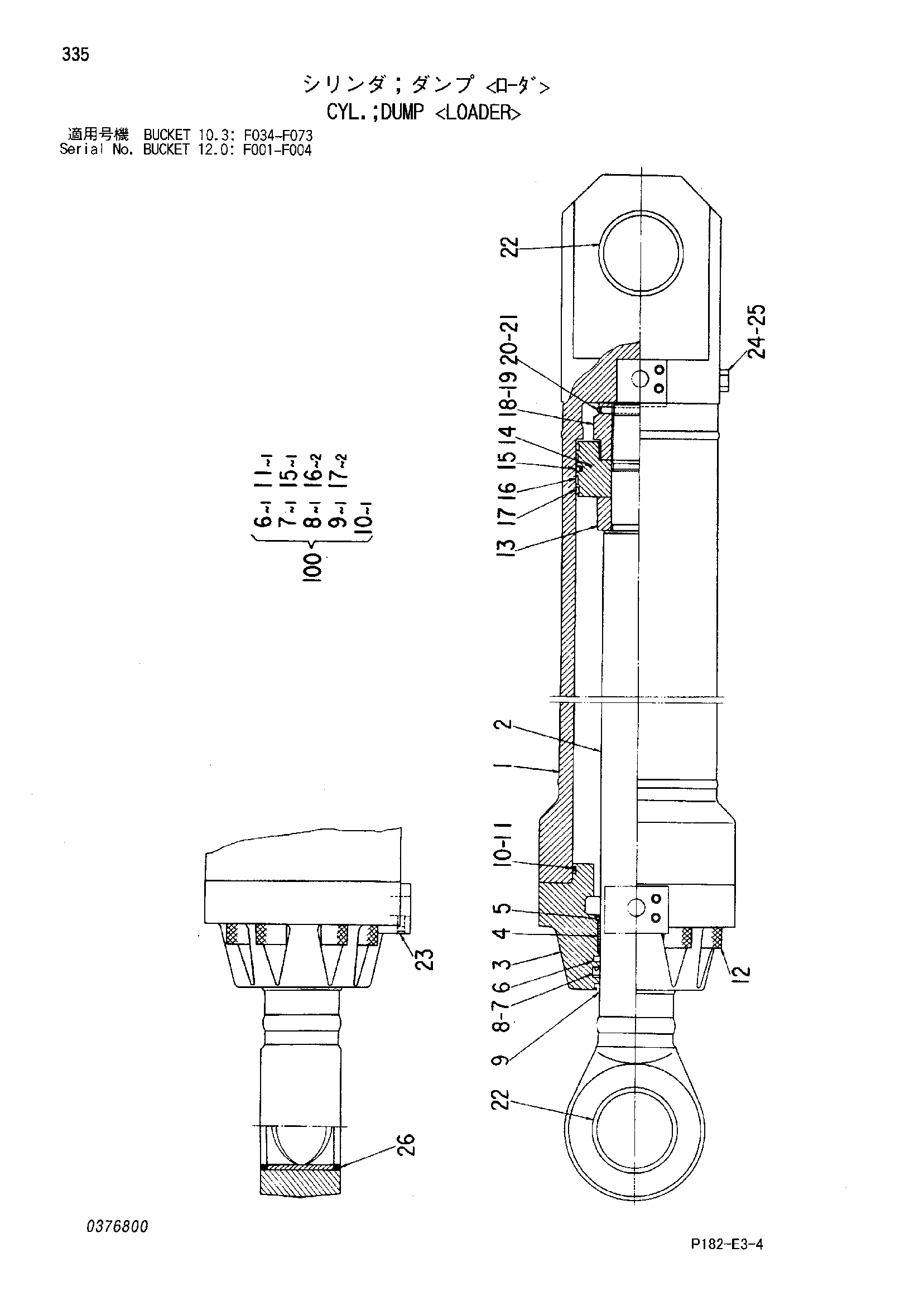

Заводская схема «Гидроцилиндр. разгрузка <погрузчик>» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4248484 | Гидроцилиндр. разгрузка | 1 | |
| 1 | 0336801 | Труба гидроцилиндра | 1 |
| 2 | 0336802 | Шток поршня | 1 |
| 3 | 0336803 | Головка гидроцилиндра | 1 |
| 4 | 0336804 | Втулка | 1 |
| 5 | 0161503 | Стопорное кольцо | 1 |
| 6 | 0336805 | Уплотнительное кольцо | 1 |
| 7 | 4069701 | U-образная манжета | 1 |
| 8 | 0237309 | Опорное кольцо | 1 |
| 9 | 0237310 | Кольцо | 1 |
| 10 | A812180 | Уплотнительное кольцо | 1 |
| 11 | 0242507 | Опорное кольцо | 1 |
| 12 | 4104472 | Болт с внутренним шестигранником | 8 |
| 13 | 0336806 | Амортизирующий подшипник | 1 |
| 14 | 0336807 | Поршень | 1 |
| 15 | 0242510 | Уплотнительное кольцо | 1 |
| 16 | 0336808 | Кольцо | 2 |
| 17 | 0242512 | Кольцо | 2 |
| 18 | 0259308 | Гайка | 1 |
| 19 | 0259309 | Регулировочная шайба комплект | 1 |
| 20 | 0259310 | Палец | 1 |
| 21 | 0259311 | Стопорное кольцо | 1 |
| 22 | 0336809 | Втулка пальца | 2 |
| 23 | 94-2011 | Пробка | 1 |
| 24 | 0242508 | Пробка | 1 |
| 25 | 0317413 | Уплотнительное кольцо | 1 |
| 26 | 4085479 | Пылезащитное уплотнение | 4 |
| 100 | 4221872 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
