Кабина дверь — HITACHI EX1800

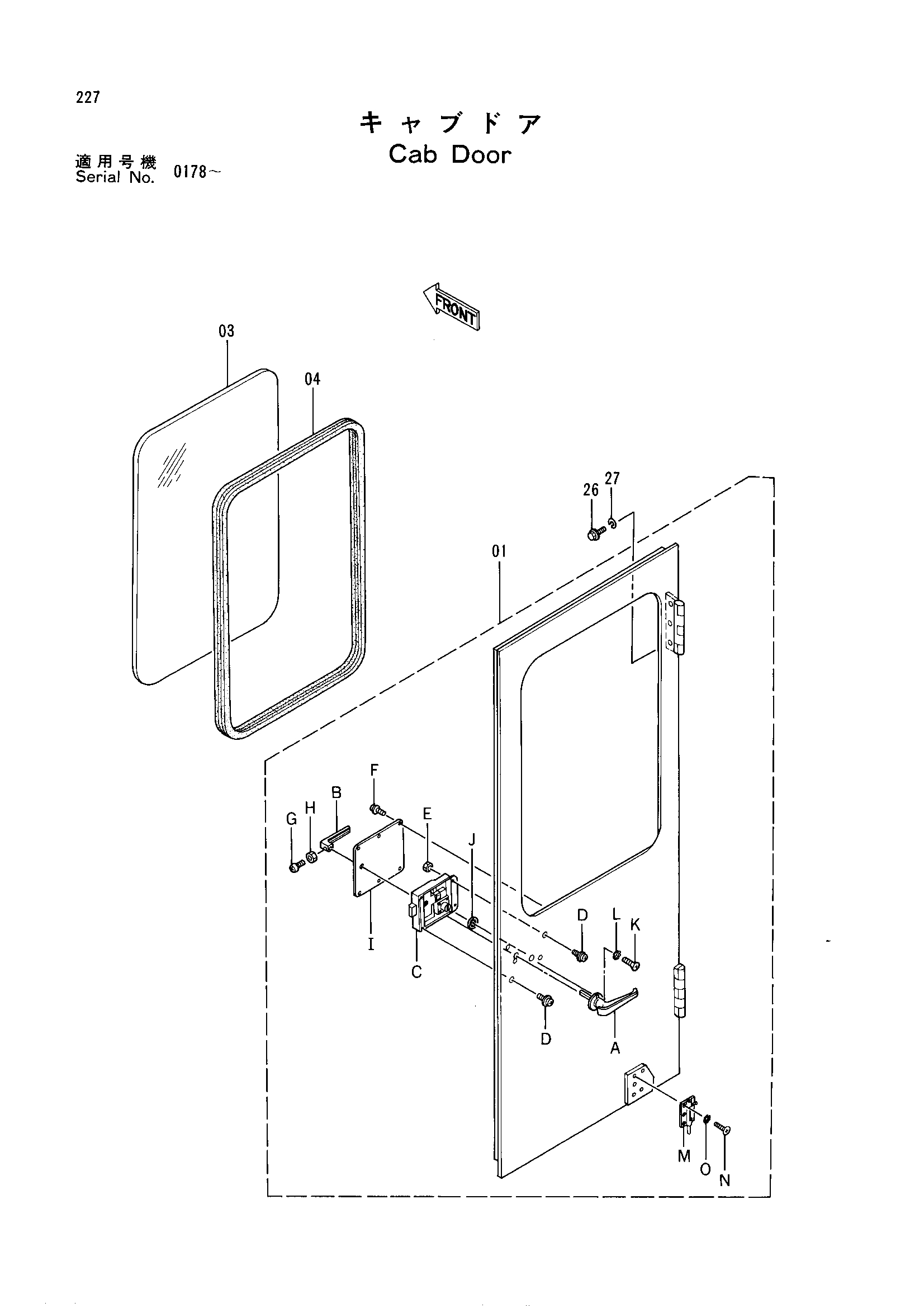

Заводская схема «Кабина дверь» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4290900 | Дверь | 1 |
| 01A | 4004134 | Рукоятка наружный | 1 |
| 01B | 4004135 | Рукоятка внутренний | 1 |
| 01C | 4290913 | Шпонка короб | 1 |
| 01D | J680516 | Винт | 4 |
| 01E | M500504 | Гайка | 2 |
| 01F | J680512 | Винт с шайбой | 6 |
| 01G | M430516 | Винт | 1 |
| 01H | M500504 | Гайка | 1 |
| 01I | 4312574 | Крышка | 1 |
| 01J | 4312575 | Резиновая втулка | 1 |
| 01K | M470516 | Винт | 2 |
| 01L | 4312576 | Шайба | 2 |
| 01M | 4312577 | Замок | 1 |
| 01N | M470416 | Винт | 6 |
| 01O | 4312578 | Шайба | 6 |
| 03 | 4209082 | Стекло | 1 |
| 04 | 4209083 | Резиновый H | 1 |
| 26 | M111025 | Болт | 6 |
| 27 | A590910 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
