Лестница (1/2) — HITACHI EX1800

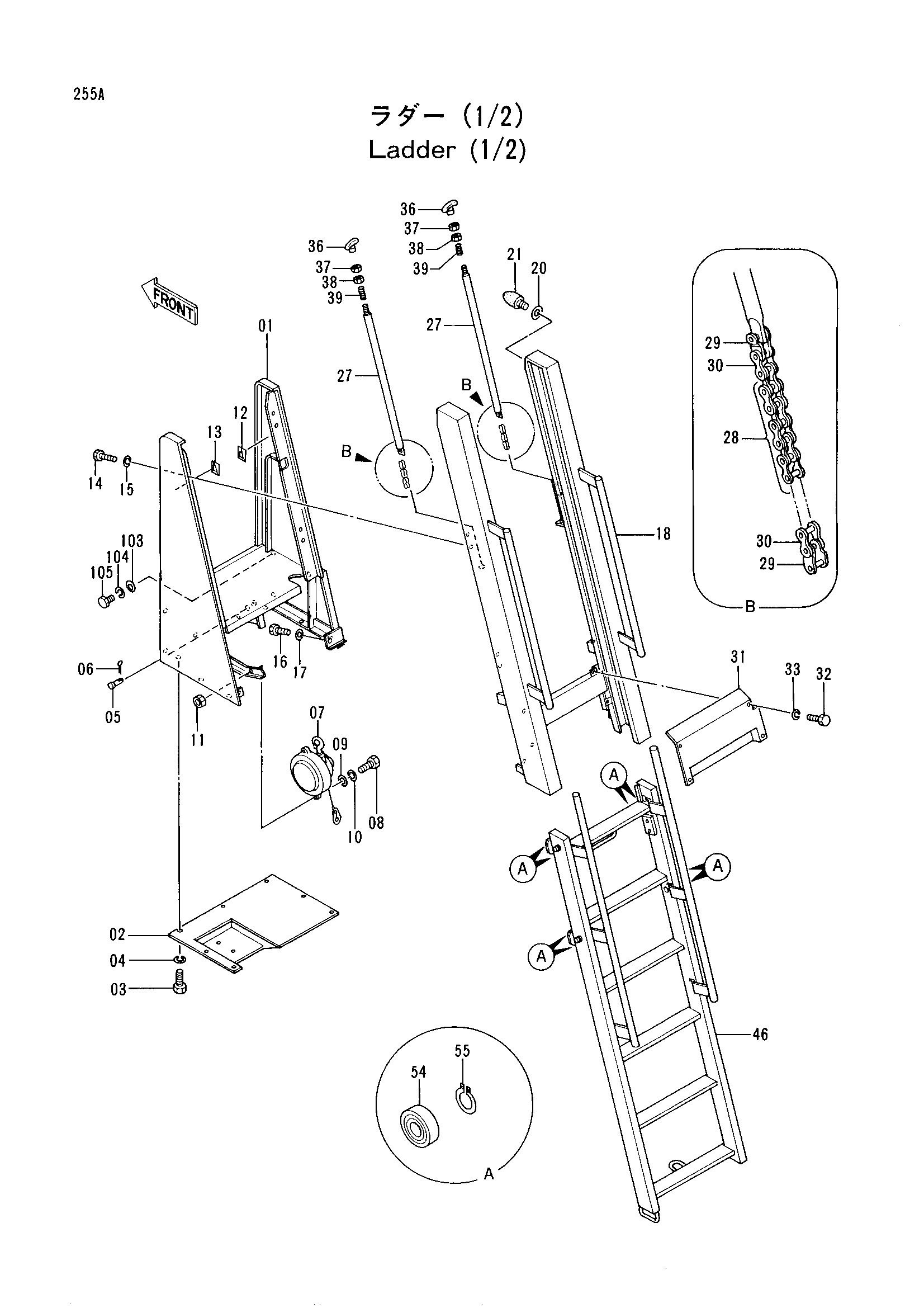

Заводская схема «Лестница (1/2)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4199248 | Лестница в сборе (1/2) | 1 | |
| 01 | 4214565 | Рама | 1 |
| 02 | 4214566 | Крышка | 1 |
| 03 | J901025 | Болт | 7 |
| 04 | A590910 | Пружинная шайба | 7 |
| 05 | 4209049 | Палец | 1 |
| 06 | A764028 | Шплинт | 1 |
| 07 | 4214567 замена: 4319940 | Пружина баланкер | 1 |
| 07 | 4319940 | Пружина баланкер | 1 |
| 08 | J901240 | Болт | 2 |
| 09 | A590112 | Плоская шайба | 2 |
| 10 | A590910 | Пружинная шайба | 2 |
| 11 | J950012 | Гайка | 2 |
| 12 | 4214568 | Информационная табличка | 1 |
| 13 | 4214569 | Информационная табличка | 1 |
| 14 | J901225 | Болт | 8 |
| 15 | A590912 | Пружинная шайба | 8 |
| 16 | J901225 | Болт | 2 |
| 17 | A590912 | Пружинная шайба | 2 |
| 18 | 4214570 | Направляющая лестница | 1 |
| 20 | 4311693 | Седло винта | 1 |
| 21 | 4311694 | Ограничитель | 1 |
| 27 | 4209061 | Шток | 2 |
| 28 | 4214573 | Цепь | 2 |
| 29 | 4214574 | Тяга | 4 |
| 30 | 4214575 | Тяга | 4 |
| 31 | 4214576 | Крышка | 1 |
| 32 | J901020 | Болт | 4 |
| 33 | A590910 | Пружинная шайба | 4 |
| 36 | 4209055 | Рукоятка | 2 |
| 37 | M500807 | Гайка | 2 |
| 38 | 4209056 | Гайка | 2 |
| 39 | 4214578 | Пружина | 2 |
| 46 | 4214579 | Лестница | 1 |
| 54 | 4163024 | Шариковый подшипник | 12 |
| 55 | 991340 | Стопорное кольцо | 12 |
| 103 | 4114405 | Шайба | 6 |
| 104 | A590916 | Пружинная шайба | 6 |
| 105 | J901645 | Болт | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
