Механизм натяжения (2) — HITACHI EX1800

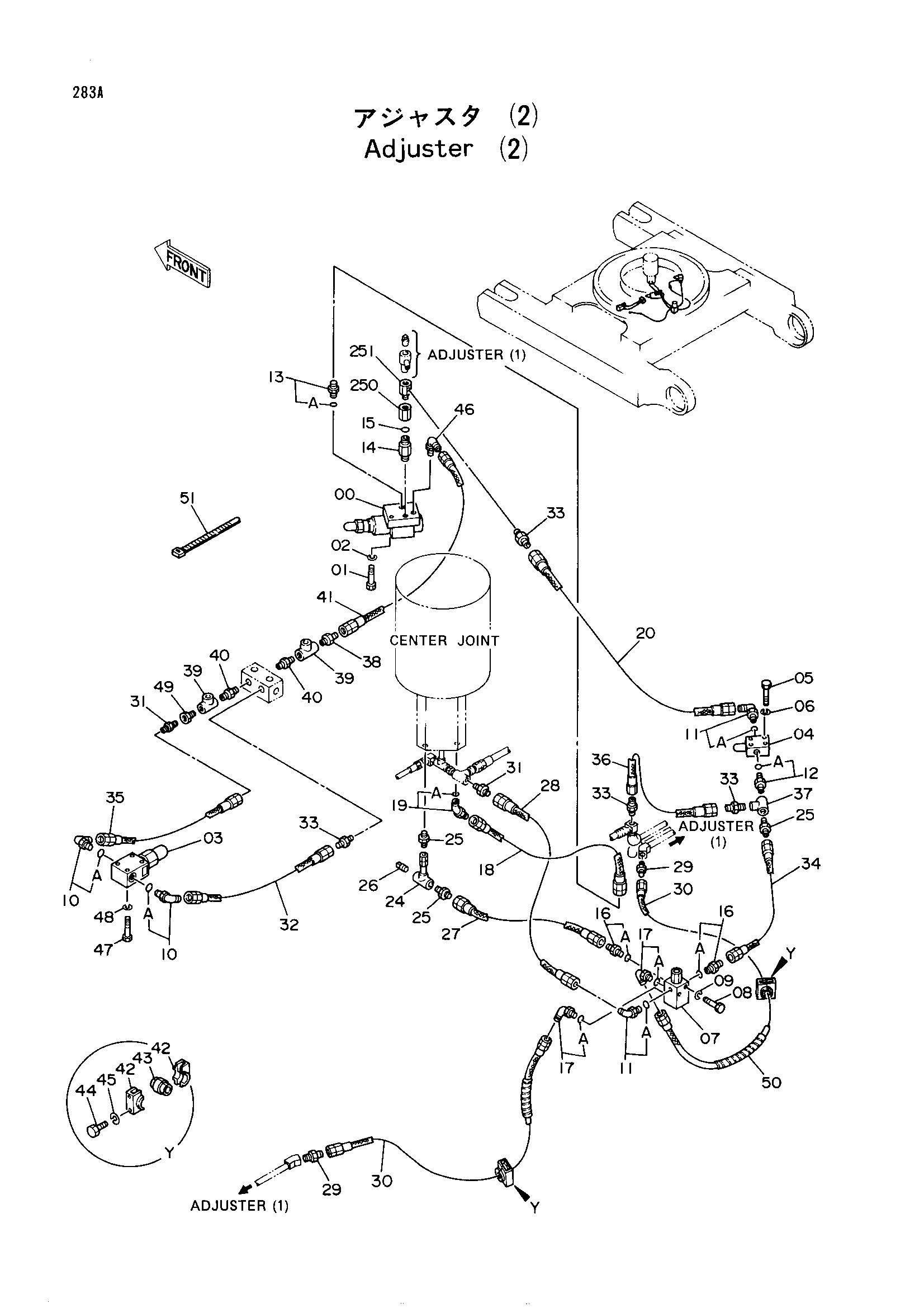

Заводская схема «Механизм натяжения (2)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4185329 | Клапан | 1 |
| 01 | J900845 | Болт | 2 |
| 02 | A590908 | Пружинная шайба | 2 |
| 03 | 4194602 | Предохранительный клапан | 1 |
| 04 | 4186044 | Предохранительный клапан | 1 |
| 05 | J900650 | Болт | 4 |
| 06 | A590906 | Пружинная шайба | 4 |
| 07 | 4186043 | Клапан | 1 |
| 08 | J901065 | Болт | 2 |
| 09 | A590910 | Пружинная шайба | 2 |
| 10 | 4037761 | Угловой штуцер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4133249 | Угловой штуцер | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4152200 | Адаптер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4159158 | Адаптер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4199332 | Адаптер | 1 |
| 15 | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4042030 | Адаптер | 2 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4108100 | Угловой штуцер | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4184845 | Шланг | 1 |
| 19 | 4095133 | Угловой штуцер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4167043 | Шланг | 1 |
| 24 | 9724781 | Трубка | 1 |
| 25 | 94-1301 | Адаптер | 3 |
| 26 | 94-2022 | Пробка | 1 |
| 27 | 4142627 | Шланг | 1 |
| 28 | 4158049 | Шланг | 1 |
| 29 | 4119001 | Адаптер | 2 |
| 30 | 4167023 | Шланг | 2 |
| 31 | 94-1302 | Адаптер | 2 |
| 32 | 4167040 | Шланг | 1 |
| 33 | 4144089 | Адаптер | 4 |
| 34 | 4157947 | Шланг | 1 |
| 35 | 4153447 | Шланг | 1 |
| 36 | 4118269 | Шланг | 1 |
| 37 | 94-0660 | Тройник | 1 |
| 38 | 4168766 | Адаптер | 1 |
| 39 | 94-0662 | Тройник | 2 |
| 40 | 94-1703 | Адаптер | 2 |
| 41 | 4067521 | Шланг | 1 |
| 42 | 4186040 | Хомут | 2 |
| 43 | 4186041 | Втулка | 2 |
| 44 | J900850 | Болт | 4 |
| 45 | A590908 | Пружинная шайба | 4 |
| 46 | 4152090 | Штуцер трубки | 1 |
| 47 | J900870 | Болт | 4 |
| 48 | A590908 | Пружинная шайба | 4 |
| 49 | 94-1602 | Переходник | 1 |
| 50 | 4044420 | Защитный кожух | 8 |
| 51 | 4055312 | Ленточный зажим | 10 |
| 250 | 9034570 | Обратный клапан | 1 |
| 251 | 4186038 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
