Обратный трубопроводы (2) — HITACHI EX1800

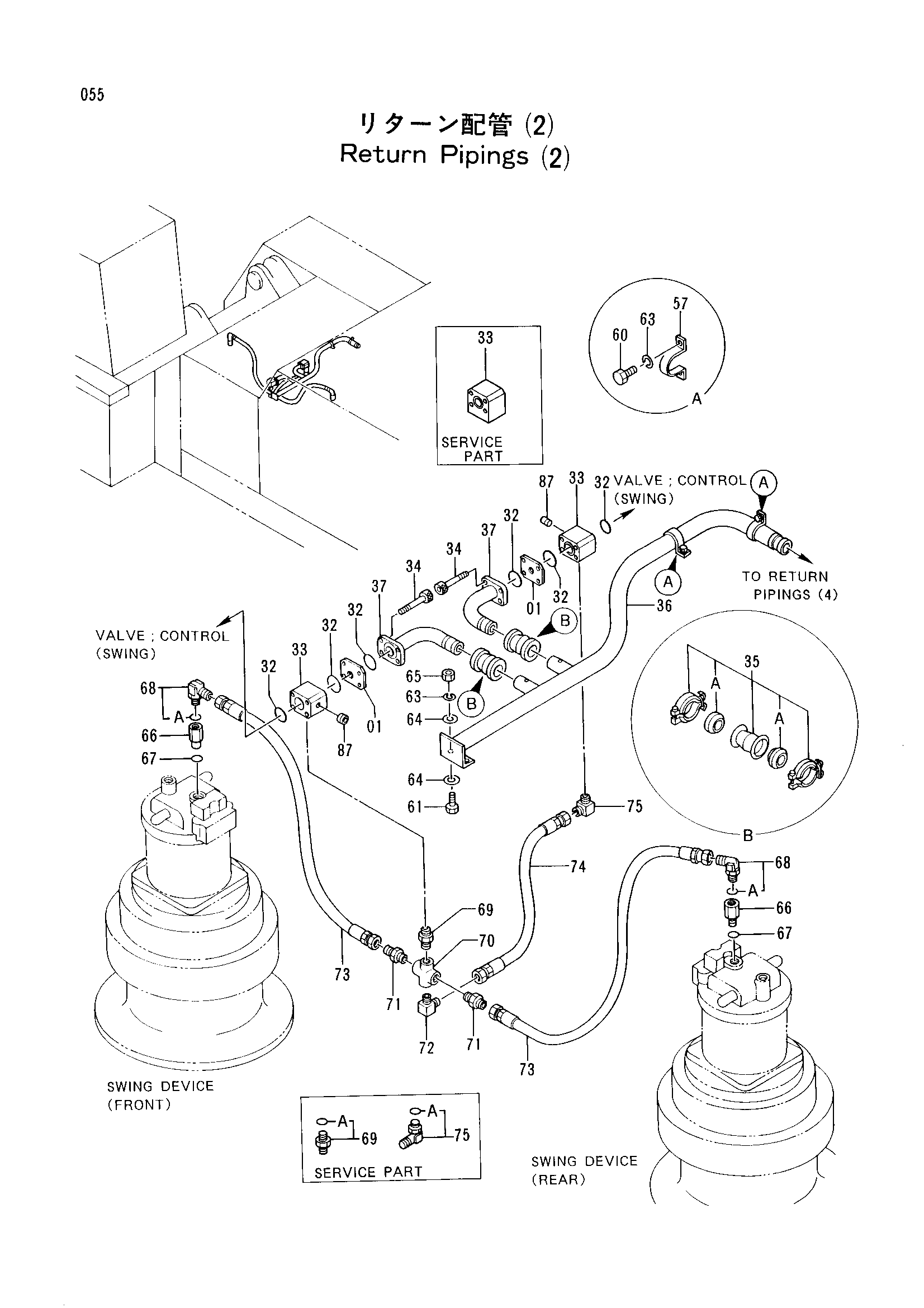

Заводская схема «Обратный трубопроводы (2)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4185985 | Фланец | 2 |
| 32 | 4153538 | Уплотнительное кольцо | 6 |
| 32 | A811060 замена: 4153538 | Уплотнительное кольцо | 6 |
| 33 | 3034575 замена: 3065262 | Блок | 2 |
| 33 | 3034575 замена: 4102104 | Блок | 2 |
| 33 | 3034575 замена: 4184837 | Блок | 2 |
| 33 | 3065262 | Блок | 2 |
| 34 | M341402 | Болт с внутренним шестигранником | 8 |
| 35 | 4067834 | Муфта | 2 |
| 35A | 4196260 | Уплотнение | 2 |
| 36 | 8034694 | Трубка | 1 |
| 37 | 9725725 | Трубка | 2 |
| 57 | 4053865 | Хомут трубки | 2 |
| 60 | J901016 | Болт | 4 |
| 61 | J901040 | Болт | 2 |
| 63 | A590910 | Пружинная шайба | 6 |
| 64 | J217083 | Шайба | 4 |
| 65 | J950010 | Гайка | 2 |
| 66 | 3035972 | Адаптер | 2 |
| 67 | 4153108 | Уплотнительное кольцо | 2 |
| 67 | 4506429 замена: 4153108 | Уплотнительное кольцо | 2 |
| 68 | 4102104 | Угловой штуцер | 2 |
| 68A | 4506429 | Уплотнительное кольцо | 1 |
| 69 | 4184837 | Адаптер | 1 |
| 69 | 94-1705 замена: 3065262 | Адаптер | 1 |
| 69 | 94-1705 замена: 4184837 | Адаптер | 1 |
| 69A | 4506429 | Уплотнительное кольцо | 1 |
| 70 | J70510 | Крестовина | 1 |
| 71 | 94-1305 | Адаптер | 2 |
| 72 | 94-1405 | Угловой штуцер | 1 |
| 73 | 4158034 | Шланг | 2 |
| 74 | 4112497 | Шланг | 1 |
| 75 | 4102104 | Угловой штуцер | 1 |
| 75 | 94-1405 замена: 3065262 | Угловой штуцер | 1 |
| 75 | 94-1405 замена: 4102104 | Угловой штуцер | 1 |
| 75A | 4506429 | Уплотнительное кольцо | 1 |
| 87 | 94-2012 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
