Гидролинии рабочего оборудования: 1-4 (погрузчик) — HITACHI EX1800

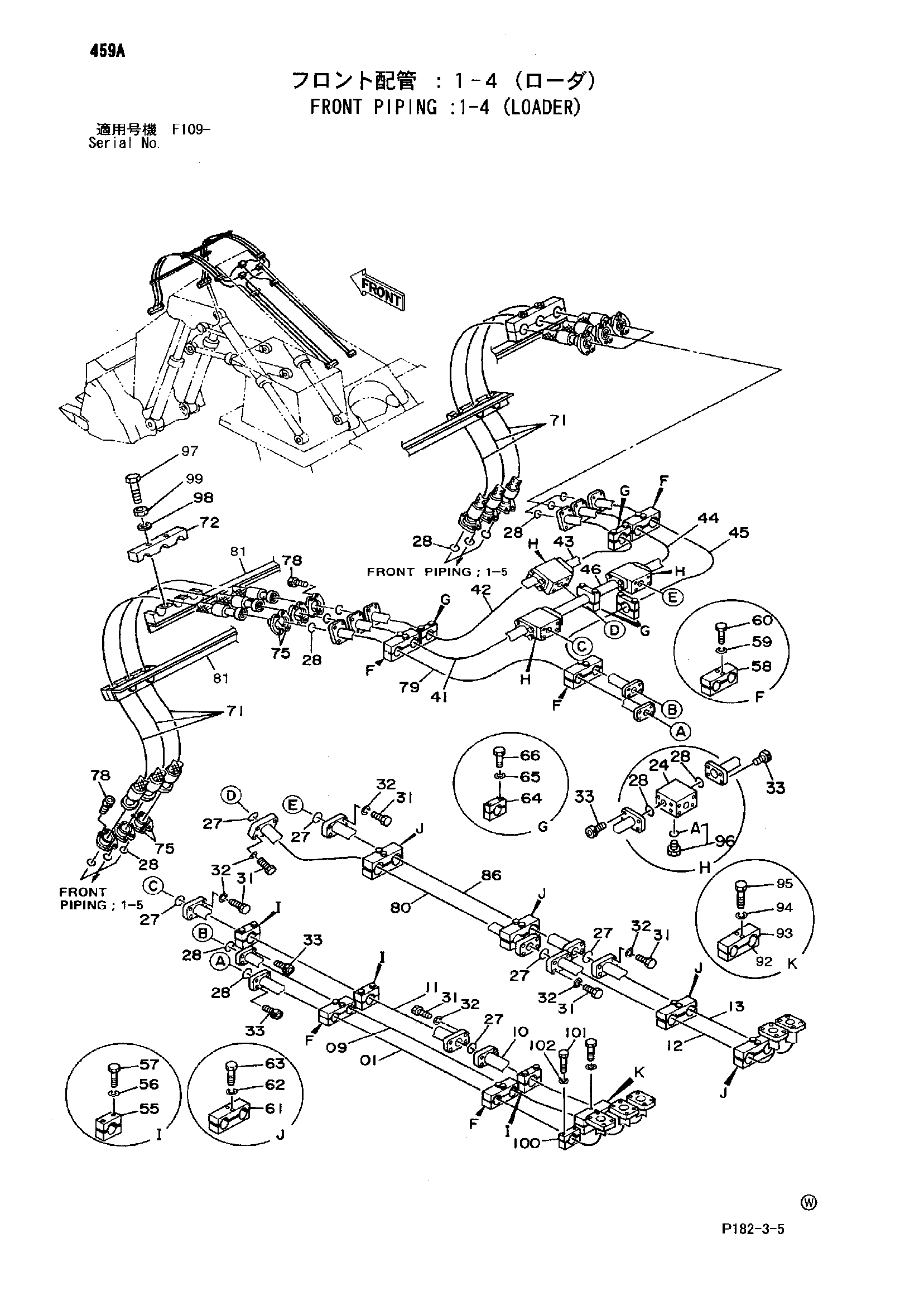

Заводская схема «Гидролинии рабочего оборудования: 1-4 (погрузчик)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8040990 замена: 8063532 | Трубка | 1 |
| 01 | 8063532 | Трубка | 1 |
| 09 | 8040991 замена: 8063533 | Трубка | 1 |
| 09 | 8063533 | Трубка | 1 |
| 10 | 8041034 замена: 8063469 | Трубка | 1 |
| 10 | 8063469 | Трубка | 1 |
| 11 | 8037765 замена: 8063487 | Трубка | 1 |
| 11 | 8063487 | Трубка | 1 |
| 12 | 8037766 замена: 8063488 | Трубка | 1 |
| 12 | 8063488 | Трубка | 1 |
| 13 | 8037767 замена: 8063489 | Трубка | 1 |
| 13 | 8063489 | Трубка | 1 |
| 24 | 3033046 | Блок | 3 |
| 27 | 4510170 | Уплотнительное кольцо | 6 |
| 28 | 4510169 | Уплотнительное кольцо | 20 |
| 31 | J912070 | Болт | 24 |
| 32 | A590920 | Пружинная шайба | 24 |
| 33 | M341650 | Болт с внутренним шестигранником | 32 |
| 41 | 8057345 | Трубка | 1 |
| 42 | 8057346 | Трубка | 1 |
| 43 | 8057347 | Трубка | 1 |
| 44 | 8057348 | Трубка | 1 |
| 45 | 8057349 | Трубка | 1 |
| 46 | 8057350 | Трубка | 1 |
| 55 | 4357265 | Хомут трубки | 6 |
| 56 | A590914 | Пружинная шайба | 6 |
| 57 | J901402 | Болт | 6 |
| 58 | 4368932 | Хомут трубки | 10 |
| 59 | A590914 | Пружинная шайба | 10 |
| 60 | J901400 | Болт | 10 |
| 61 | 4368931 | Хомут трубки | 8 |
| 62 | A590916 | Пружинная шайба | 8 |
| 63 | J901603 | Болт | 8 |
| 64 | 4342723 | Хомут трубки | 8 |
| 65 | A590912 | Пружинная шайба | 8 |
| 66 | J901200 | Болт | 8 |
| 71 | 4349968 | Шланг | 6 |
| 72 | 4369760 | Хомут шланга | 8 |
| 75 | 4075854 | Разъёмный фланец | 24 |
| 78 | M341650 | Болт с внутренним шестигранником | 24 |
| 79 | 8057351 | Трубка | 1 |
| 80 | 8037777 замена: 8063491 | Трубка | 1 |
| 80 | 8063491 | Трубка | 1 |
| 81 | 9745034 | Опора | 2 |
| 86 | 8037778 замена: 8063494 | Трубка | 1 |
| 86 | 8063494 | Трубка | 1 |
| 92 | 4368933 | Хомут трубки | 1 |
| 93 | 4216191 | Хомут трубки | 1 |
| 94 | A590916 | Пружинная шайба | 2 |
| 95 | J901603 | Болт | 2 |
| 96 | 4093624 | Пробка | 3 |
| 96A | 957366 | Уплотнительное кольцо | 1 |
| 97 | J901210 | Болт | 8 |
| 98 | 449490 | Шайба | 8 |
| 99 | J950012 | Гайка | 8 |
| 100 | 4342723 | Хомут трубки | 2 |
| 101 | J901200 | Болт | 2 |
| 102 | A590914 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
