Ретуан трубопроводы (4) — HITACHI EX1800

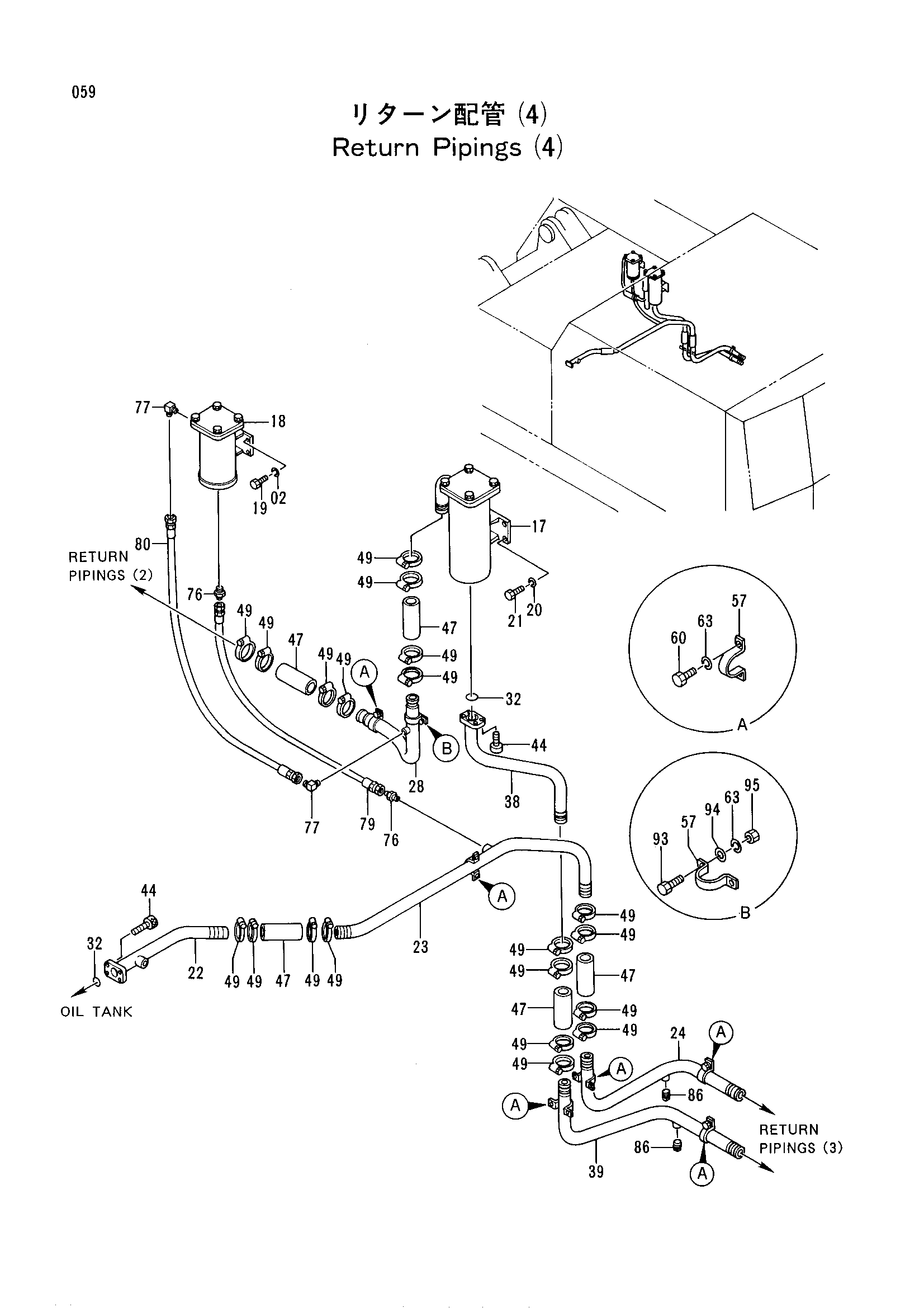

Заводская схема «Ретуан трубопроводы (4)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | A590912 | Пружинная шайба | 4 |
| 17 | 9066427 | Фулл-флов фильтр (2)<для детали: см. se | 1 |
| 18 | 9066143 | Бйпасс фильтр<для детали: см. отдельный | 1 |
| 19 | J901225 | Болт | 4 |
| 20 | A590914 | Пружинная шайба | 4 |
| 21 | J901435 | Болт | 4 |
| 22 | 8034687 | Трубка | 1 |
| 23 | 8040183 | Трубка | 1 |
| 24 | 8034689 | Трубка | 1 |
| 28 | 8040271 | Трубка | 1 |
| 32 | 4153538 | Уплотнительное кольцо | 2 |
| 32 | A811060 замена: 4153538 | Уплотнительное кольцо | 2 |
| 38 | 8034695 | Трубка | 1 |
| 39 | 8034696 | Трубка | 1 |
| 44 | M341240 | Болт с внутренним шестигранником | 8 |
| 47 | 4094001 | Резиновый шланг | 5 |
| 49 | 4156850 замена: 4263764 | Хомут шланга | 20 |
| 49 | 4263764 | Хомут шланга | 20 |
| 57 | 4053865 | Хомут трубки | 7 |
| 60 | J901016 | Болт | 12 |
| 63 | A590910 | Пружинная шайба | 14 |
| 76 | 94-1303 | Адаптер | 2 |
| 77 | 94-1403 | Угловой штуцер | 2 |
| 79 | 4157985 | Шланг | 1 |
| 80 | 4077931 | Шланг | 1 |
| 86 | 94-2023 | Пробка | 2 |
| 93 | J901030 | Болт | 2 |
| 94 | J217083 | Шайба | 2 |
| 95 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
