Линкаге — HITACHI EX1800

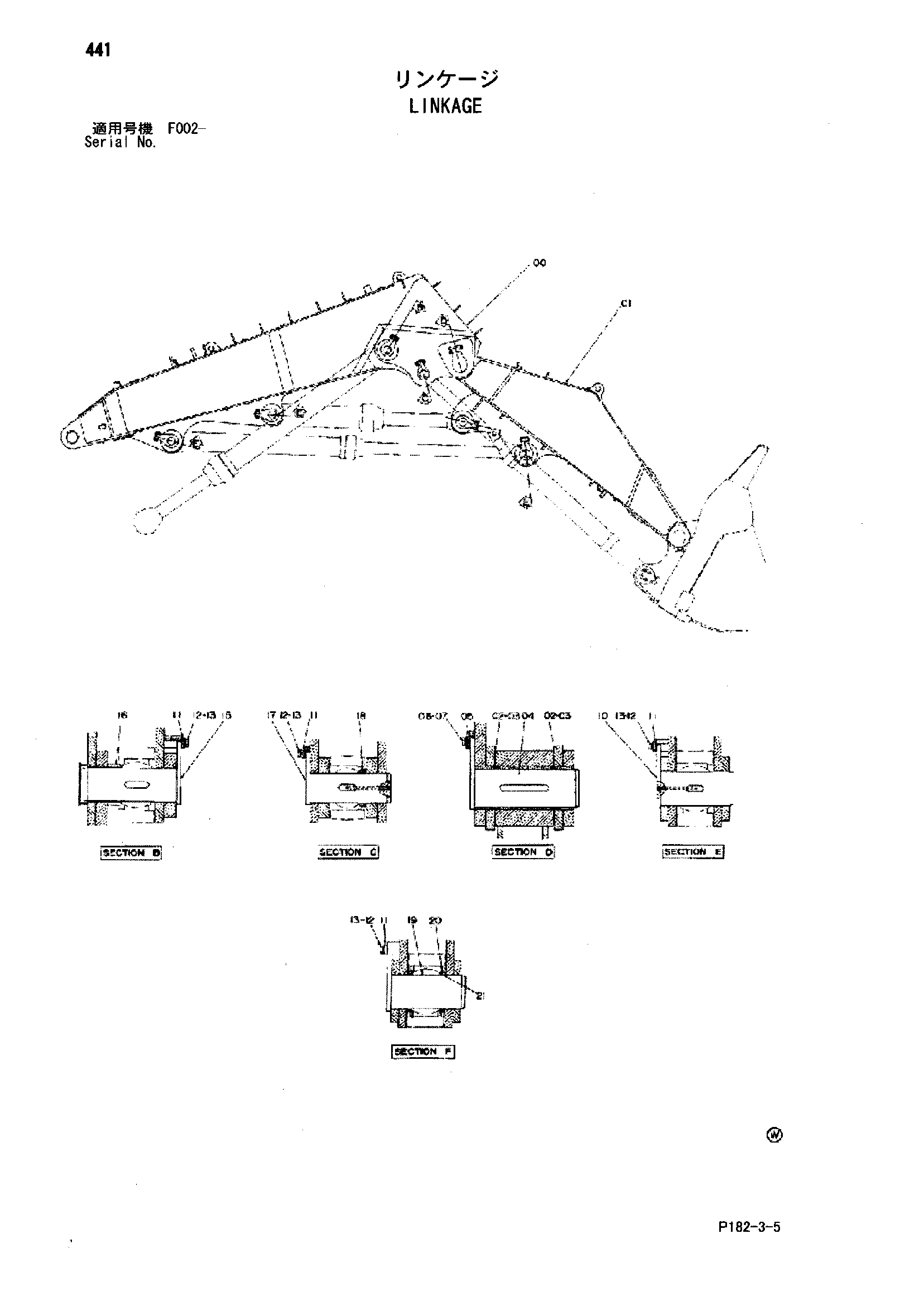

Заводская схема «Линкаге» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9078233 | Стрела (погрузчик) | 1 |
| 01 | 9078234 | Рукоять (погрузчик) | 1 |
| 02 | 4199975 | Регулировочная шайба 1.0mm | 2 |
| 03 | 4348730 | Регулировочная шайба 2.3mm | 2 |
| 04 | 8040854 | Палец | 2 |
| 05 | 9726226 | Пластина | 2 |
| 06 | A590924 | Пружинная шайба | 4 |
| 07 | J912455 | Болт | 4 |
| 10 | 8032967 | Палец | 3 |
| 11 | 4179432 | Пластина | 8 |
| 12 | J912045 | Болт | 16 |
| 13 | A590920 | Пружинная шайба | 16 |
| 15 | 8032966 | Палец | 2 |
| 16 | 4175447 | Проставка | 2 |
| 17 | 8032968 | Палец | 2 |
| 17 | 8054958 | Палец | 2 |
| 18 | 4182054 | Проставка | 2 |
| 19 | 8032967 | Палец | 1 |
| 19 | 8046821 | Палец | 1 |
| 20 | 4231804 | Шайба | 2 |
| 21 | 4231801 | Пылезащитное уплотнение | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
