Воздушный трубопроводы (5) — HITACHI EX1800

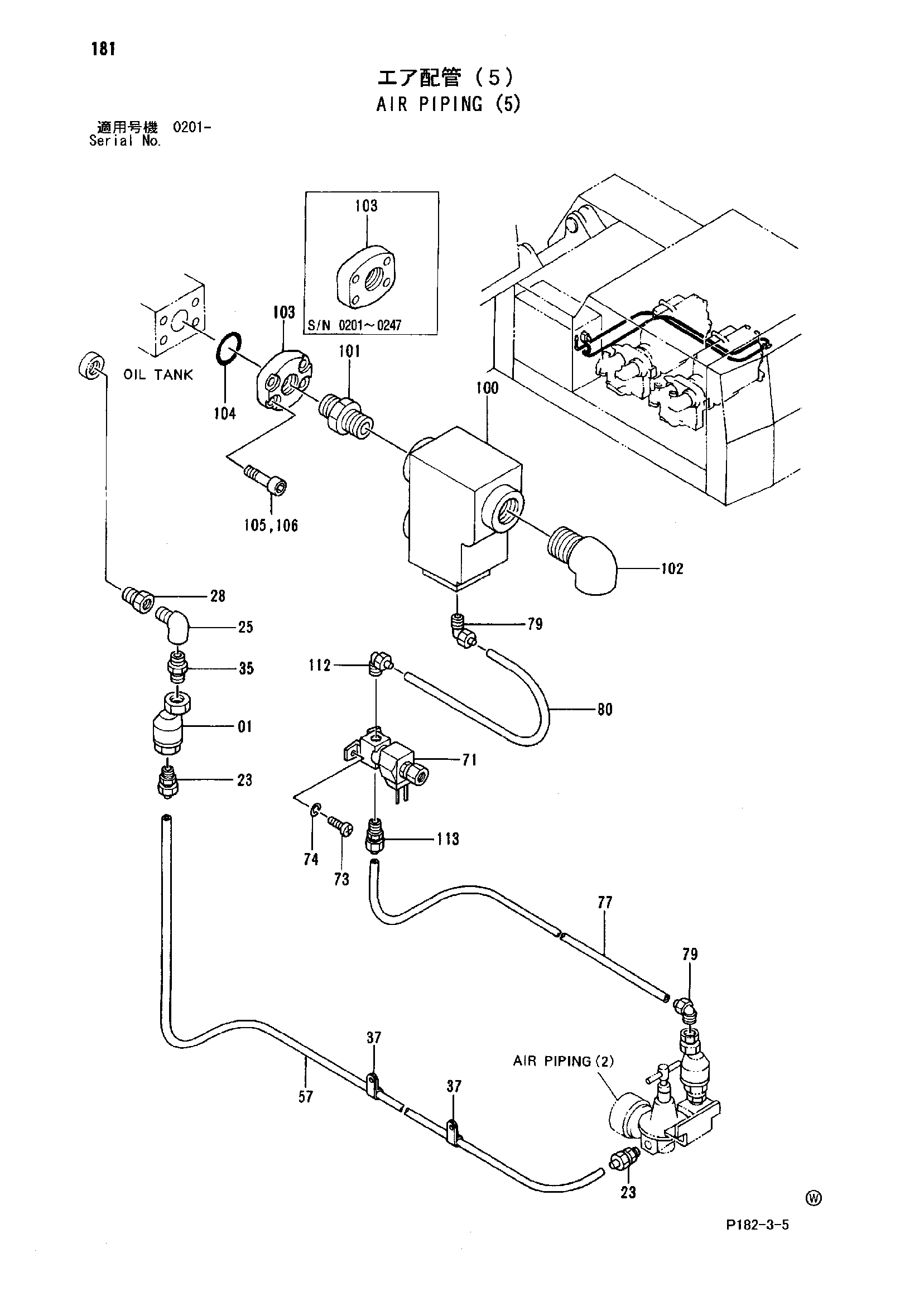

Заводская схема «Воздушный трубопроводы (5)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 986953 | Обратный клапан | 1 |
| 23 | 4508492 | Разъём | 2 |
| 25 | 94-0631 | Угловой штуцер | 1 |
| 28 | J70183 | Адаптер | 1 |
| 35 | 94-1702 | Адаптер | 1 |
| 37 | 4190277 | Зажим | 2 |
| 57 | 4185574 | Трубка (регулятор - бак) | 1 |
| 71 | 4174329 | Электромагнитный клапан | 1 |
| 73 | M430510 | Винт | 2 |
| 74 | A590905 | Пружинная шайба | 2 |
| 77 | 4185575 | Трубка | 1 |
| 79 | 992312 | Разъём трубка | 2 |
| 80 | 4185576 | Трубка | 1 |
| 100 | 4095355 | Клапан | 1 |
| 101 | 94-1905 | Адаптер | 1 |
| 102 | 94-0635 | Угловой штуцер | 1 |
| 103 | 4187120 замена: 4334165 | Фланец | 1 |
| 103 | 4334165 | Фланец | 1 |
| 104 | A811040 | Уплотнительное кольцо | 1 |
| 105 | J901240 | Болт | 4 |
| 105 | M341236 | Болт с внутренним шестигранником | 4 |
| 105 | M341230 | Болт с внутренним шестигранником | 4 |
| 106 | A590912 | Пружинная шайба | 4 |
| 112 | 4502673 | Угловой штуцер | 1 |
| 113 | 4502672 | Разъём | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
