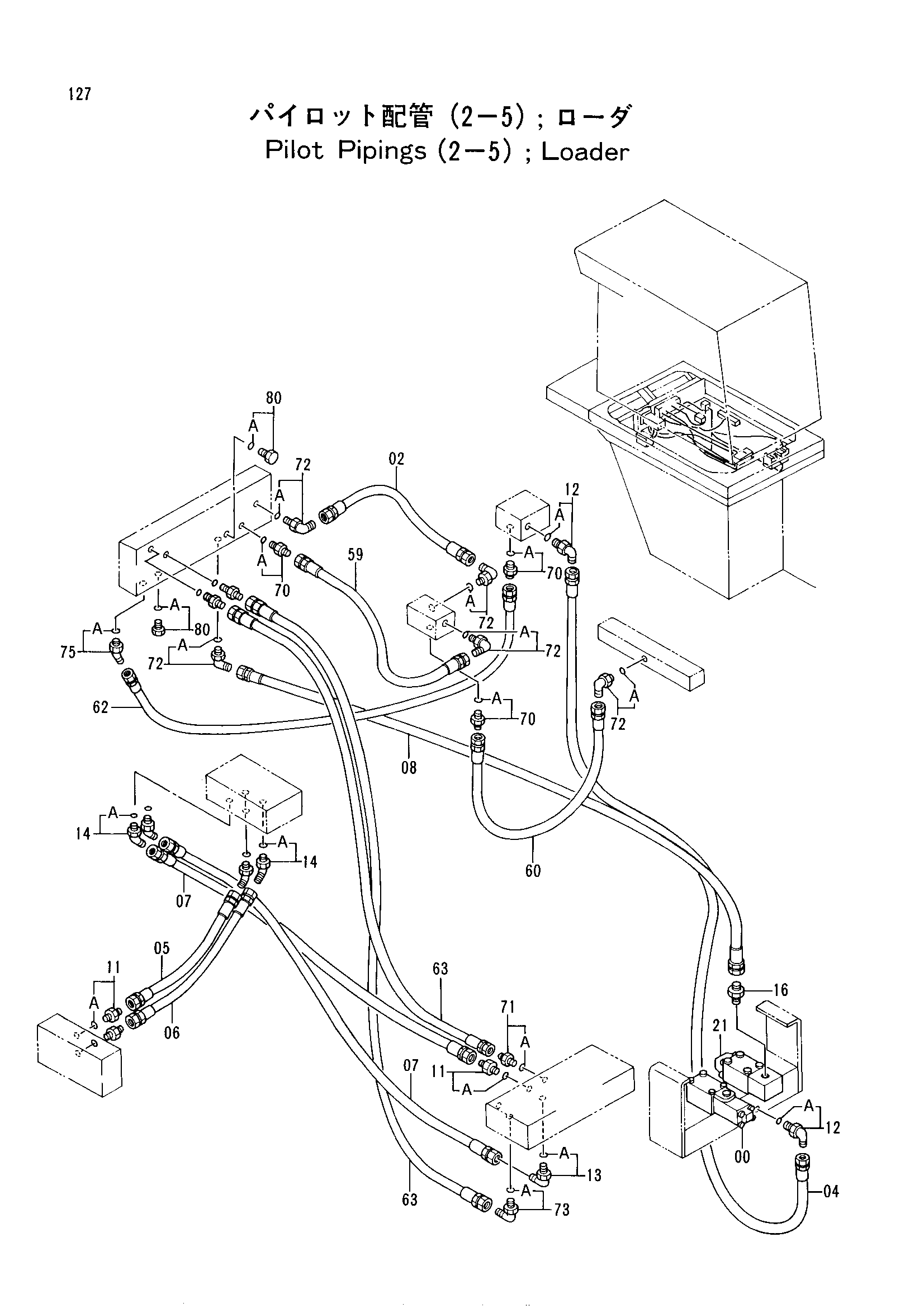

Пилотный трубопроводы (2-5) погрузчик — HITACHI EX1800
Заводская схема «Пилотный трубопроводы (2-5) погрузчик» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4187561 | Электромагнитный клапан | 1 |
| 02 | 4061873 | Шланг | 1 |
| 04 | 4066924 | Шланг | 1 |
| 05 | 4124815 | Нейлоновый шланг | 1 |
| 06 | 4124806 | Нейлоновый шланг | 1 |
| 07 | 4123226 | Нейлоновый шланг | 2 |
| 08 | 4192098 | Шланг | 1 |
| 11 | 4042031 | Адаптер | 3 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4112300 | Угловой штуцер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4037761 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4173017 | Угловой штуцер | 4 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4197473 | Адаптер | 1 |
| 21 | 4187562 | Клапан селектор | 1 |
| 59 | 4061873 | Шланг | 1 |
| 60 | 4022547 | Шланг | 1 |
| 62 | 4015462 | Шланг | 1 |
| 63 | 4060516 | Шланг | 2 |
| 70 | 4042030 | Адаптер | 5 |
| 70A | 957366 | Уплотнительное кольцо | 1 |
| 71 | 4180350 | Адаптер | 1 |
| 71A | 4509180 | Уплотнительное кольцо | 1 |
| 72 | 4112300 | Угловой штуцер | 5 |
| 72A | 957366 | Уплотнительное кольцо | 1 |
| 73 | 4169594 | Угловой штуцер | 1 |
| 73A | 4509180 | Уплотнительное кольцо | 1 |
| 75 | 4108100 | Угловой штуцер | 1 |
| 75A | 957366 | Уплотнительное кольцо | 1 |
| 80 | 4093624 | Пробка | 2 |
| 80A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
