Пилотные гидролинии (1-1) — HITACHI EX1800

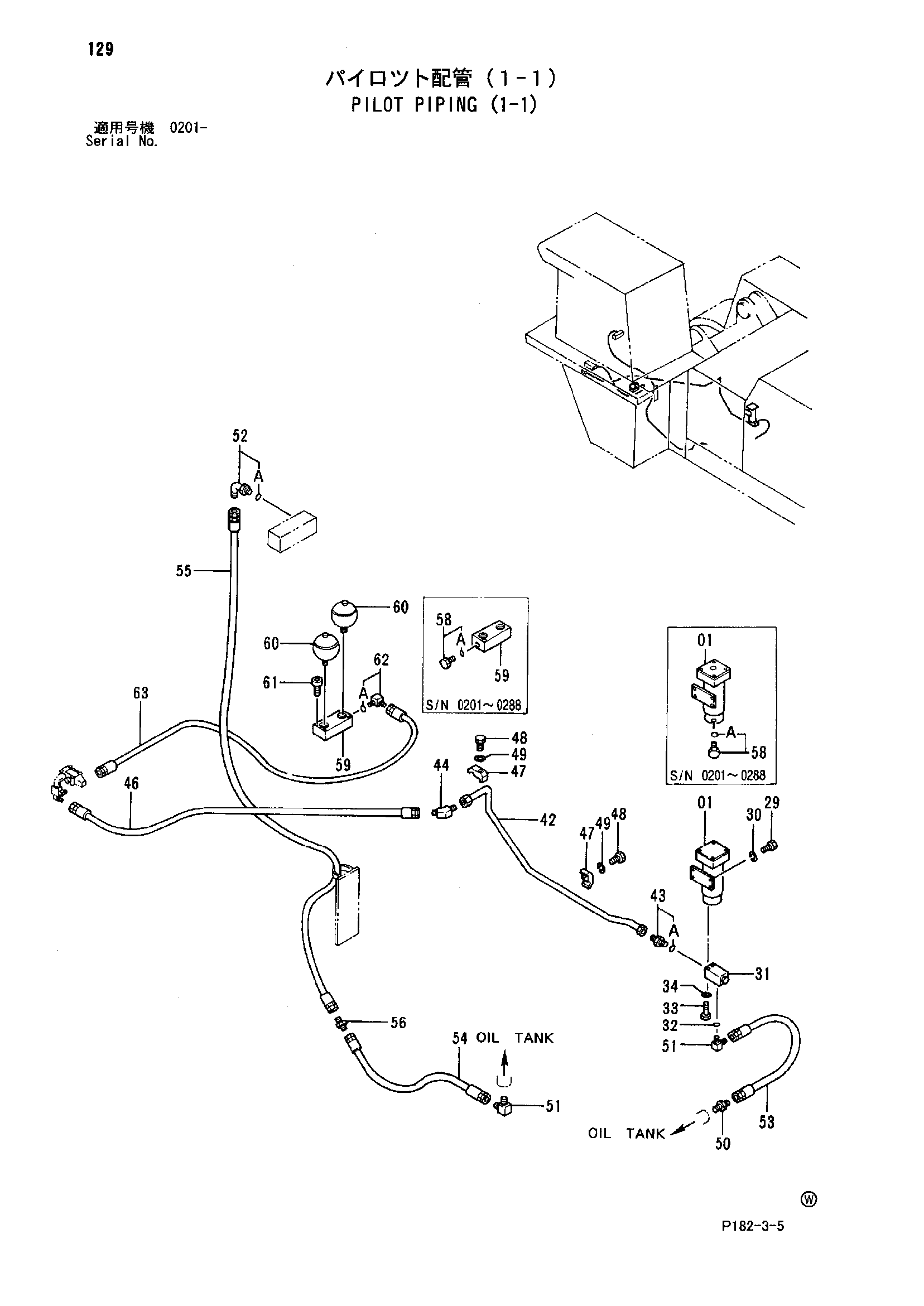

Заводская схема «Пилотные гидролинии (1-1)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9077888 замена: 9142480 | Фильтр (пилотный) | 1 |
| 01 | 9142480 | Фильтр (пилотный) | 1 |
| 29 | J901225 | Болт | 4 |
| 30 | A590912 | Пружинная шайба | 4 |
| 31 | 4187551 | Предохранительный клапан | 1 |
| 31 | 4327148 | Предохранительный клапан | 1 |
| 32 | 954493 | Уплотнительное кольцо | 1 |
| 33 | J901075 | Болт | 2 |
| 34 | A590910 | Пружинная шайба | 2 |
| 42 | 8040341 | Трубка | 1 |
| 43 | 4042032 | Адаптер | 1 |
| 43A | 4506418 | Уплотнительное кольцо | 1 |
| 44 | 94-1503 | Угловой штуцер | 1 |
| 46 | 4142055 | Шланг | 1 |
| 47 | 4053594 | Хомут трубки | 2 |
| 48 | J901045 | Болт | 2 |
| 49 | A590910 | Пружинная шайба | 2 |
| 50 | 94-1304 | Адаптер | 1 |
| 51 | 94-1404 | Угловой штуцер | 2 |
| 52 | 4169598 | Угловой штуцер | 1 |
| 52A | 4506418 | Уплотнительное кольцо | 1 |
| 53 | 4158017 | Шланг | 1 |
| 54 | 4131531 | Шланг | 1 |
| 55 | 4054347 | Шланг | 1 |
| 56 | 4178021 | Адаптер | 1 |
| 58 | 4092534 | Пробка | 4 |
| 58A | 4509180 | Уплотнительное кольцо | 1 |
| 59 | 3037995 замена: 3072993 | Коллектор | 1 |
| 59 | 3072993 | Коллектор | 1 |
| 60 | 4200387 | Гидроаккумулятор | 2 |
| 61 | M341050 | Болт с внутренним шестигранником | 4 |
| 62 | 4169594 | Угловой штуцер | 1 |
| 62A | 4509180 | Уплотнительное кольцо | 1 |
| 63 | 4118106 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
