Электрооборудование (4) — HITACHI EX1800

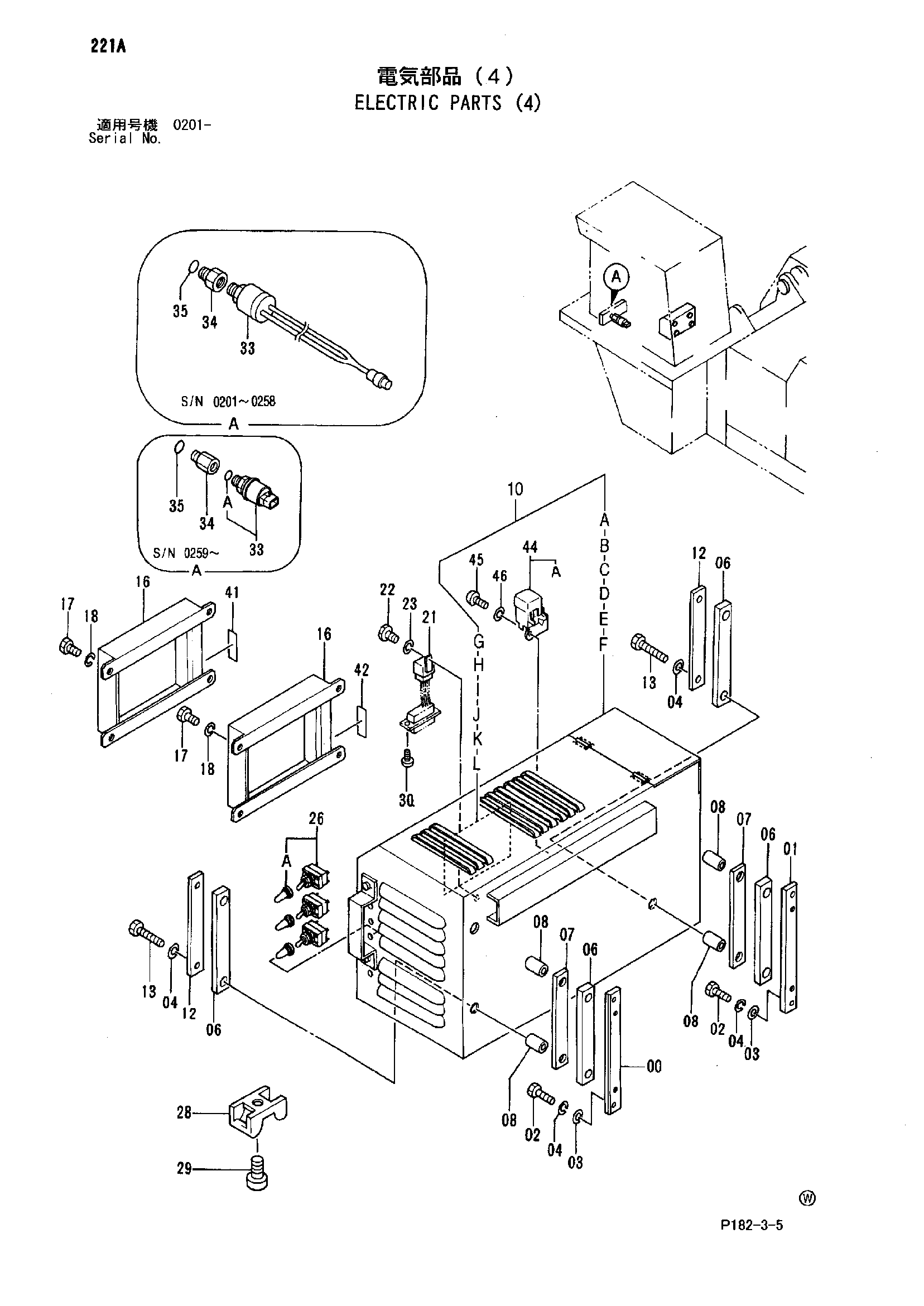

Заводская схема «Электрооборудование (4)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4208769	Пластина	1
01	4208770	Пластина	1
02	J901030	Болт	4
03	A590110	Плоская шайба	4
04	A590910	Пружинная шайба	8
06	4208771	Резиновая подушка	4
07	4208772	Пластина	2
08	4208773	Проставка	4
10	4252661	Короб	1
10A	4386778	Крышка	1
10B	4386780	Хинги	2
10C	4254200	Замок	1
10D	J850310	Винт	12
10E	J230003	Гайка	16
10F	J251003	Пружинная шайба	12
10G	4386777	Крышка	1
10H	4386780	Петля	2
10I	4254200	Замок	1
10J	J850310	Винт	12
10K	J230003	Гайка	16
10L	J251003	Пружинная шайба	12
12	4208774	Пластина	2
13	J901070	Болт	4
16	4249598 замена: 4369975	Контроллер	2
16	4369975	Контроллер	2
17	J901016	Болт	8
18	A590910	Пружинная шайба	8
21	4189566	Реле	1
22	M430610	Винт	1
23	A590906	Пружинная шайба	1
26	4253414	Выключатель тумблер	3
26A	4253415	Колпачок резиновый	1
28	4196829	Направляющая лента	14
29	M430610	Винт	14
30	M430410	Винт	2
33	4172566	Датчик давления	1
33	4320871	Датчик давления	1
33A	4506408	Уплотнительное кольцо	1
34	4104944	Адаптер	1
34	4319330	Переходник	1
35	957366	Уплотнительное кольцо	1
41	4244012	Информационная табличка	1
42	4244010	Информационная табличка	1
44	4276138	Короб предохранитель	1
44A	4249690	Предохранитель (1A)	2
45	M430610	Винт	1
46	A590906	Пружинная шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
