Гусеничная рама — HITACHI EX1800

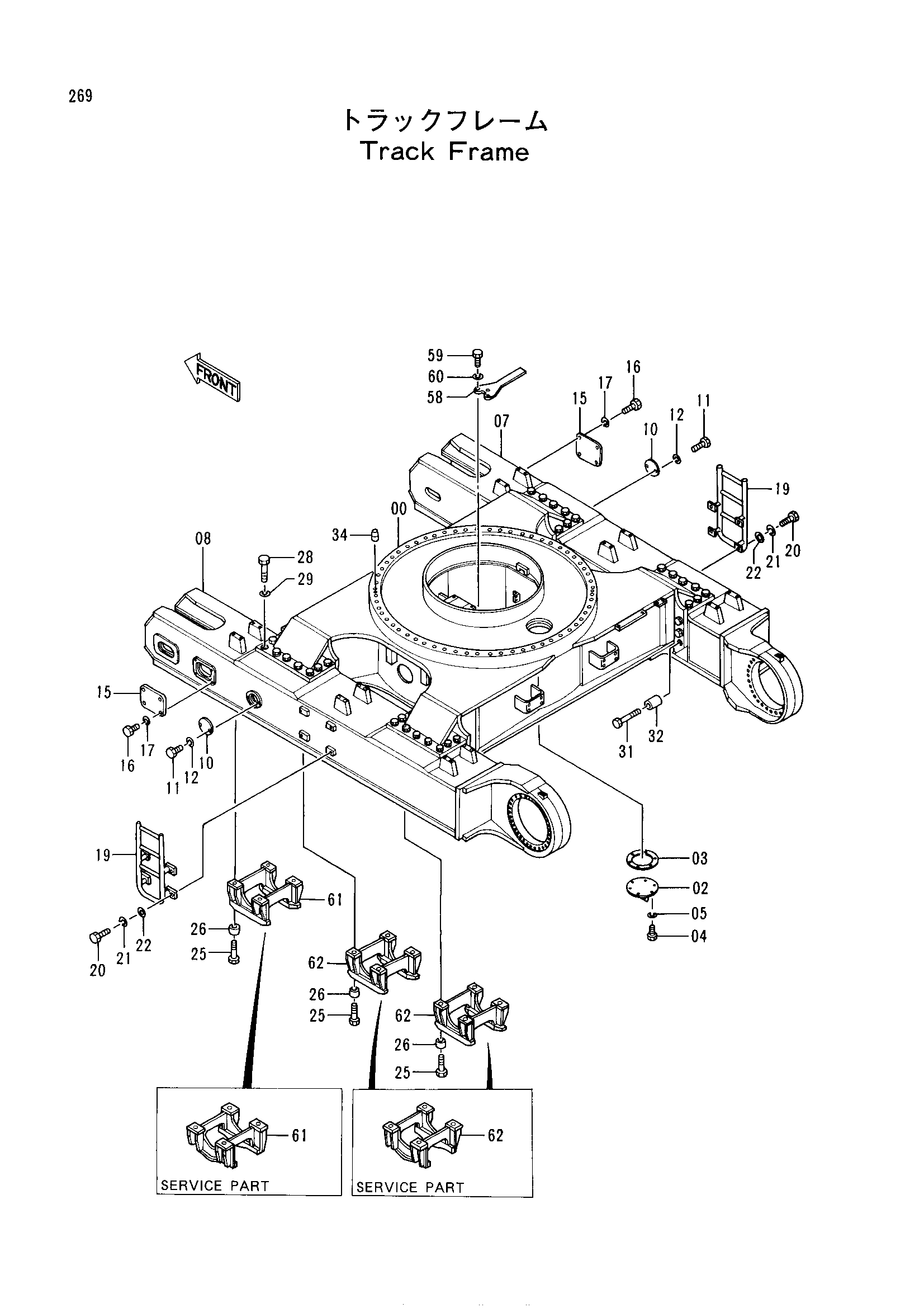

Заводская схема «Гусеничная рама» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5001810 | Гусеничная рама | 1 |
| 02 | 8034684 | Крышка | 1 |
| 03 | 4184943 | Прокладка | 1 |
| 04 | J901228 | Болт | 6 |
| 05 | A590912 | Пружинная шайба | 6 |
| 07 | 5001811 | Рама боковой (правый) | 1 |
| 08 | 5001812 | Рама боковой (левый) | 1 |
| 10 | 4184941 | Крышка | 2 |
| 11 | J901218 | Болт | 4 |
| 12 | A590912 | Пружинная шайба | 4 |
| 15 | 4086633 | Крышка | 2 |
| 15 | 4239213 | Крышка | 2 |
| 16 | J901232 | Болт | 8 |
| 17 | A590912 | Пружинная шайба | 8 |
| 19 | 8021493 | Лестница | 2 |
| 20 | J912050 | Болт | 8 |
| 21 | A590920 | Пружинная шайба | 8 |
| 22 | A590120 | Плоская шайба | 8 |
| 25 | J833008 | Болт | 24 |
| 25 | J833080 | Болт | 24 |
| 26 | 4083830 замена: 4312263 | Проставка | 24 |
| 26 | 4114408 | Шайба | 24 |
| 26 | 4312263 | Проставка | 24 |
| 28 | 4086635 | Болт | 52 |
| 29 | 4114413 | Шайба | 52 |
| 31 | 4184841 | Болт | 16 |
| 32 | 4086636 | Проставка | 16 |
| 34 | 4184940 | Палец | 2 |
| 58 | 3034601 | Ограничитель | 1 |
| 59 | J932255 | Болт | 3 |
| 60 | 4089822 | Шайба | 3 |
| 61 | 7016598 замена: 7023809 | Защитный кожух | 2 |
| 61 | 7023809 замена: 7026071 | Защитный кожух | 2 |
| 61 | 7026071 | Защитный кожух | 2 |
| 62 | 7016598 замена: 7023809 | Защитный кожух | 4 |
| 62 | 7023809 замена: 7026024 | Защитный кожух | 4 |
| 62 | 7026024 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
