Указатель уровня (насос) — HITACHI EX1800

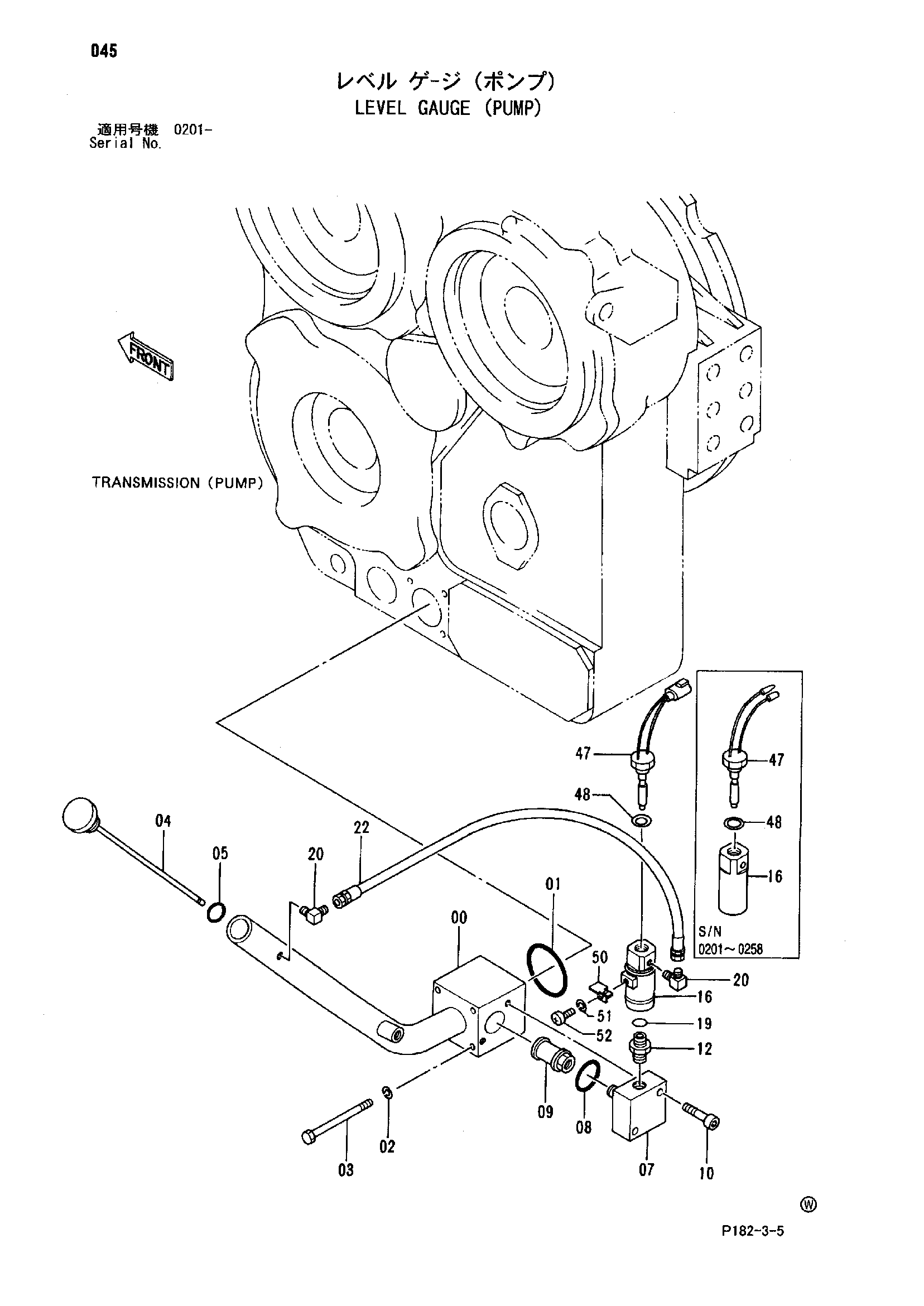

Заводская схема «Указатель уровня (насос)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8053917 | Трубка | 1 |
| 01 | 4197727 | Уплотнительное кольцо | 1 |
| 02 | A590910 | Пружинная шайба | 4 |
| 03 | J901003 | Болт | 4 |
| 04 | 8036621 | Указатель уровня | 1 |
| 05 | 970486 | Уплотнительное кольцо | 1 |
| 07 | 3038807 | Крышка | 1 |
| 08 | A810045 | Уплотнительное кольцо | 1 |
| 09 | 4205044 | Фильтр | 1 |
| 10 | M341040 | Болт с внутренним шестигранником | 2 |
| 12 | 4167972 | Адаптер | 1 |
| 16 | 9730839 замена: 9741127 | Трубка | 1 |
| 16 | 9741127 | Трубка | 1 |
| 19 | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4196225 | Угловой штуцер | 2 |
| 22 | 4288803 | Шланг | 1 |
| 47 | 4191728 | Выключатель уровень | 1 |
| 47 | 4270206 | Выключатель уровень | 1 |
| 48 | A890022 | Манжета | 1 |
| 50 | 4336874 | Кронштейн | 1 |
| 51 | A590906 | Пружинная шайба | 1 |
| 52 | M430610 | Винт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
