Топливные трубопроводы (верхний бак - нижний бак) — HITACHI EX1800

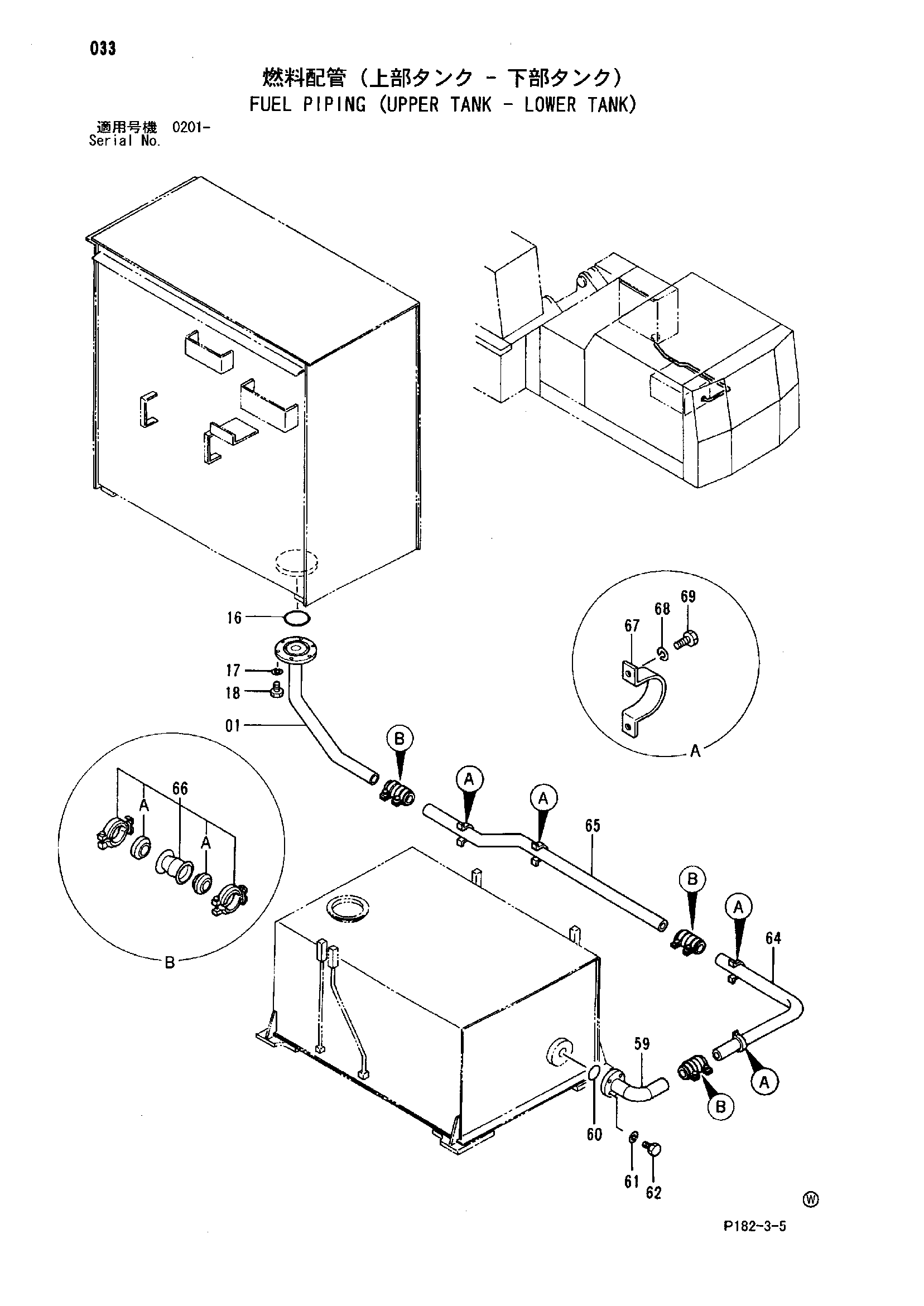

Заводская схема «Топливные трубопроводы (верхний бак - нижний бак)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8035157 | Трубка | 1 |
| 16 | A810165 | Уплотнительное кольцо | 1 |
| 17 | A590910 | Пружинная шайба | 6 |
| 18 | J901040 | Болт | 6 |
| 59 | 8035158 | Трубка | 1 |
| 60 | A810075 | Уплотнительное кольцо | 1 |
| 61 | A590912 | Пружинная шайба | 4 |
| 62 | J901240 | Болт | 4 |
| 64 | 3035100 | Трубка | 1 |
| 65 | 3035099 | Трубка | 1 |
| 66 | 4067833 | Муфта | 3 |
| 66A | 4196261 | Уплотнение | 2 |
| 67 | 4053865 | Хомут трубки | 4 |
| 68 | A590910 | Пружинная шайба | 8 |
| 69 | J901020 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
