Крышка (1) — HITACHI EX1800

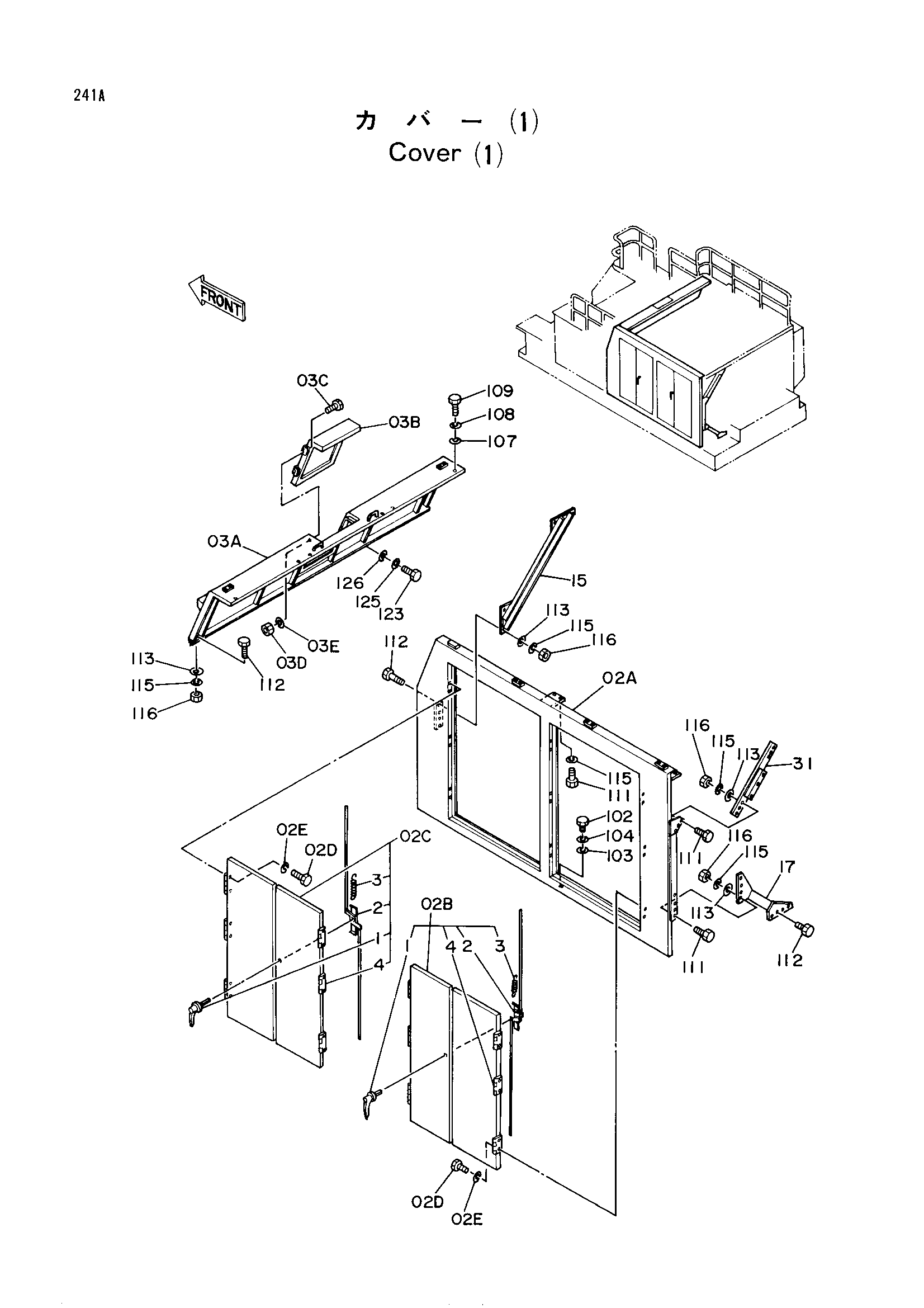

Заводская схема «Крышка (1)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02A-E | 9079480 замена: 9117290 | Крышка в сборе | 1 |
| 02A-E | 9117290 | Крышка в сборе | 1 |
| 02A | 4214512 | Крышка | 1 |
| 02B | 4302406 замена: 4306712 | Дверь | 1 |
| 02B | 4306712 | Дверь | 1 |
| 02B1 | 4077912 | Рукоятка | 1 |
| 02B2 | 4258995 | Ограничитель | 1 |
| 02B3 | 4258994 | Пружина | 1 |
| 02B4 | 4287548 | Петля | 6 |
| 02C | 4302407 замена: 4306711 | Дверь | 1 |
| 02C | 4306711 | Дверь | 1 |
| 02C1 | 4077912 | Рукоятка | 1 |
| 02C2 | 4258997 | Ограничитель | 1 |
| 02C3 | 4258994 | Пружина | 1 |
| 02C4 | 4287548 | Петля | 6 |
| 02D | J900820 | Болт | 24 |
| 02E | A590908 | Пружинная шайба | 24 |
| 03A-E | 9079481 | Крышка в сборе | 1 |
| 03A | 4214513 | Крышка | 1 |
| 03B | 4214519 | Дверь | 1 |
| 03C | J900820 | Болт | 4 |
| 03D | M500807 | Гайка | 4 |
| 03E | A590908 | Пружинная шайба | 4 |
| 15 | 4214524 | Стойка | 1 |
| 17 | 4214526 | Стойка | 1 |
| 31 | 4209321 | Стойка | 1 |
| 31 | 4232035 | Стойка | 1 |
| 102 | J931640 | Болт | 7 |
| 103 | 4114405 | Шайба | 7 |
| 104 | A590916 | Пружинная шайба | 7 |
| 107 | J217084 | Шайба | 6 |
| 108 | A590912 | Пружинная шайба | 6 |
| 109 | J901280 | Болт | 6 |
| 111 | J901240 | Болт | 22 |
| 112 | J901245 | Болт | 12 |
| 113 | 449490 | Шайба | 46 |
| 115 | A590912 | Пружинная шайба | 36 |
| 116 | J950012 | Гайка | 22 |
| 123 | J901425 | Болт | 8 |
| 125 | A590914 | Пружинная шайба | 8 |
| 126 | 4086894 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
