Центральный коллектор — HITACHI EX1800

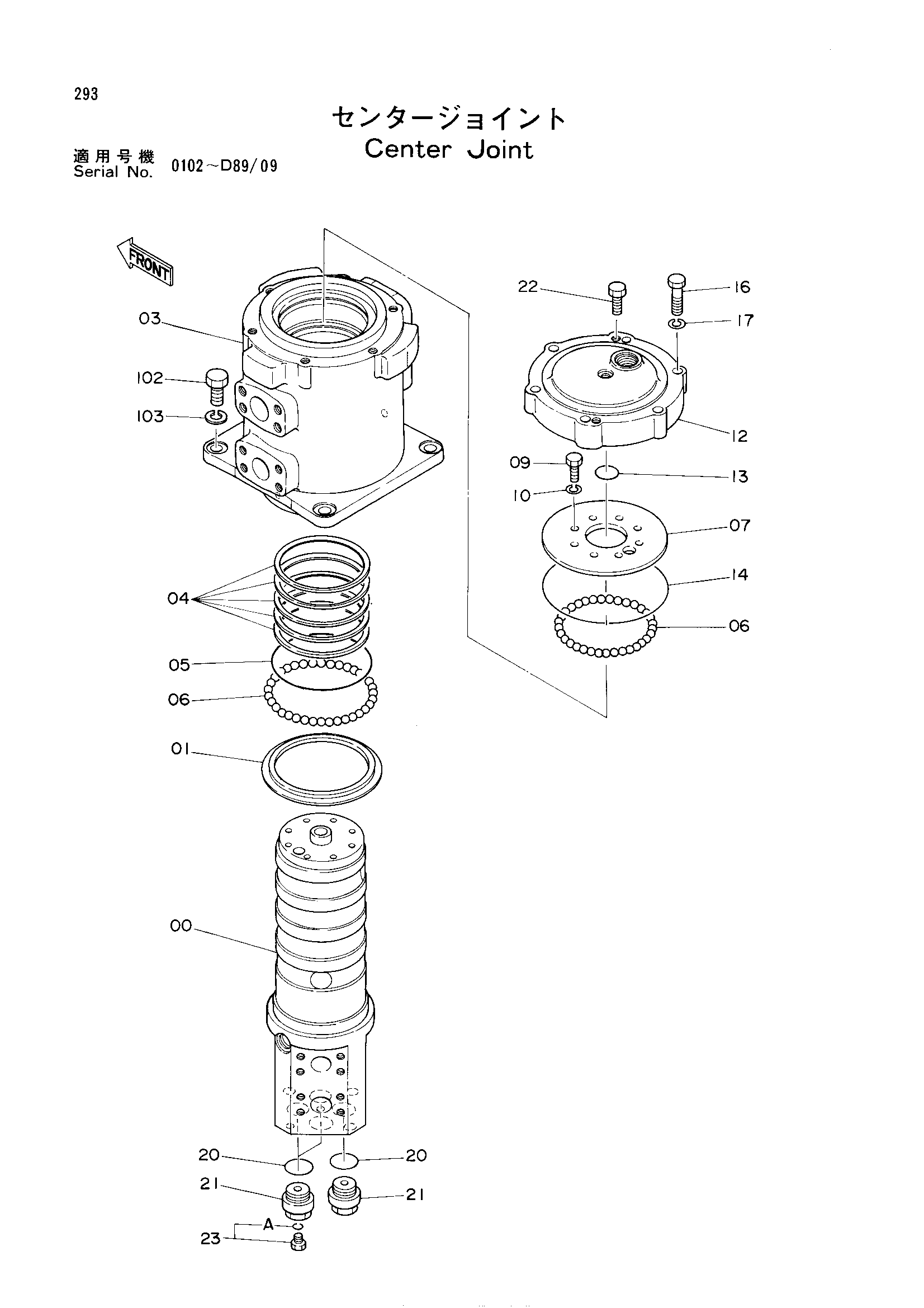

Заводская схема «Центральный коллектор» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-23 | 9061706 замена: 9097157 | Центральный коллектор | 1 |
| 00 | 1009632 | Шпиндель | 1 |
| 01 | 4180963 | Пластина | 1 |
| 03 | 1009109 | Корпус | 1 |
| 04 | 4174822 замена: 4252695 | Уплотнение | 5 |
| 04 | 4252695 | Уплотнение | 5 |
| 05 | 4113164 | Уплотнительное кольцо | 1 |
| 05 | 4174823 замена: 4113164 | Уплотнительное кольцо | 1 |
| 06 | 972658 | Шарик | 75 |
| 07 | 3032544 | Пластина | 1 |
| 09 | J901232 | Болт | 8 |
| 10 | A590912 | Пружинная шайба | 8 |
| 12 | 2021241 | Крышка | 1 |
| 13 | 992444 | Уплотнительное кольцо | 1 |
| 14 | A810250 | Уплотнительное кольцо | 1 |
| 16 | J901685 | Болт | 6 |
| 17 | A590916 | Пружинная шайба | 6 |
| 20 | 4037888 | Уплотнительное кольцо | 4 |
| 21 | 4181977 | Пробка | 4 |
| 22 | J901650 | Болт | 2 |
| 23 | 4092534 | Пробка | 3 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 102 | J912060 | Болт | 4 |
| 103 | A590920 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
