Кондиционер в сборе — HITACHI EX1800

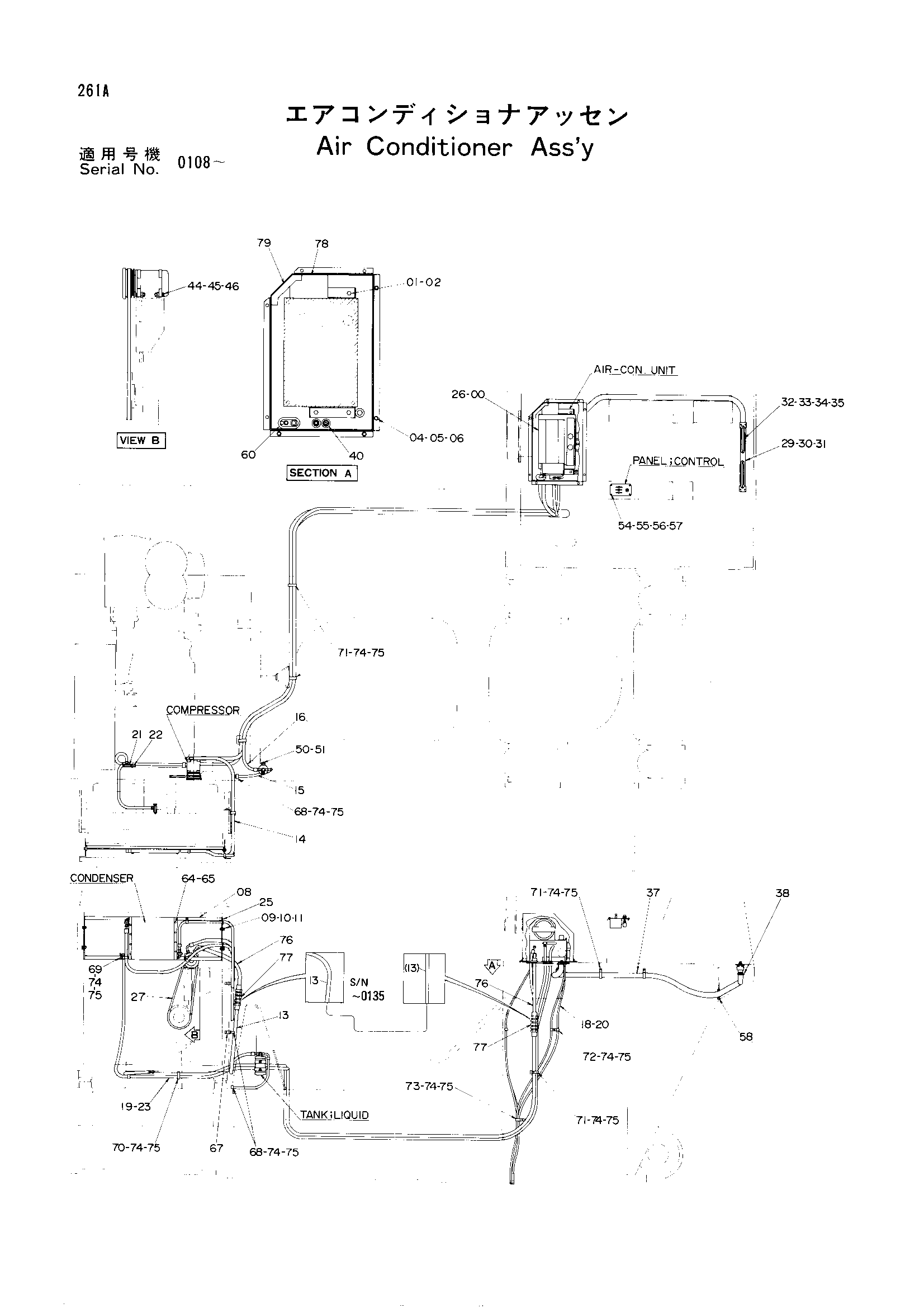

Заводская схема «Кондиционер в сборе» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4193148 замена: 4251606 | Кондиционер<для детали: см. сепарат | 1 |
| 00 | 4251606 | Кондиционер<для детали: см. сепарат | 1 |
| 01 | J901025 | Болт | 4 |
| 02 | A590910 | Пружинная шайба | 4 |
| 04 | J870822 | Болт | 8 |
| 05 | J251008 | Пружинная шайба | 8 |
| 06 | J250008 | Плоская шайба | 8 |
| 08 | 7016671 | Опора | 1 |
| 09 | J901020 | Болт | 4 |
| 10 | A590910 | Пружинная шайба | 4 |
| 11 | J950010 | Гайка | 4 |
| 13 | 4185993 замена: 4248258 | Шланг радиатора | 1 |
| 13 | 4185993 замена: 4248259 | Шланг радиатора | 1 |
| 13 | 4185993 замена: 4248260 | Шланг радиатора(блок - компрессор) | 1 |
| 13 | 4248258 | Шланг радиатора(блок - компрессор) | 1 |
| 14 | 4185994 | Шланг радиатора(компрессор - конденсатор) | 1 |
| 15 | 4185995 | Шланг радиатора(конденсатор - ликуид бак) | 1 |
| 16 | 4185996 | Шланг радиатора(ликуид бак - блок) | 1 |
| 18 | 4186002 | Шланг винил | 4 |
| 19 | 4185997 | Резиновый шланг | 2 |
| 21 | 4507979 | Клапан | 2 |
| 22 | 4087902 | Адаптер | 1 |
| 23 | 4507228 | Хомут шланга | 4 |
| 25 | 94-2809 | Резиновая втулка | 2 |
| 26 | 4507594 | GAS | 5 |
| 27 | 4186000 замена: 4255064 | Ремень V | 1 |
| 27 | 4255064 | Ремень V | 1 |
| 29 | 7017447 | Форсунка | 1 |
| 30 | J901016 | Болт | 4 |
| 31 | A590910 | Пружинная шайба | 4 |
| 32 | 4087901 | Крышка | 2 |
| 33 | M430510 | Винт | 4 |
| 34 | A590905 | Пружинная шайба | 4 |
| 35 | A590105 | Плоская шайба | 4 |
| 37 | 4185992 | Шланг флексибле | 1 |
| 38 | 4011675 | Хомут шланга | 2 |
| 40 | 4186003 | Резиновая втулка | 3 |
| 44 | J900835 замена: A590910 | Болт | 4 |
| 44 | J900835 замена: J901040 | Болт | 4 |
| 44 | J900835 замена: J950010 | Болт | 4 |
| 44 | J901040 | Болт | 4 |
| 45 | A590908 | Пружинная шайба | 4 |
| 45 | A590910 | Пружинная шайба | 4 |
| 46 | J950010 | Гайка | 4 |
| 46 | M500807 | Гайка | 4 |
| 50 | J900820 | Болт | 2 |
| 51 | A590908 | Пружинная шайба | 2 |
| 54 | J850410 | Винт | 4 |
| 55 | J251004 | Пружинная шайба | 4 |
| 56 | J230004 | Гайка | 4 |
| 57 | J250004 | Плоская шайба | 4 |
| 58 | 4087462 | Резиновая втулка | 1 |
| 60 | 4190595 | Резиновая прокладка | 1 |
| 64 | J900650 | Болт | 8 |
| 65 | A590906 | Пружинная шайба | 8 |
| 67 | 4191910 | Кронштейн | 2 |
| 68 | 4190277 | Зажим | 5 |
| 69 | 4192035 | Зажим | 3 |
| 70 | 4190291 | Зажим | 2 |
| 71 | 4190265 | Зажим | 7 |
| 72 | 4190253 | Зажим | 4 |
| 73 | 4190264 | Зажим | 1 |
| 74 | J901016 | Болт | 22 |
| 75 | A590910 | Пружинная шайба | 22 |
| 76 | 4248259 | Шланг радиатора | 2 |
| 77 | 4248260 | Адаптер | 2 |
| 78 | 4251725 | Резиновая прокладка | 1 |
| 79 | 4251726 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
