Гусеничная цепь 800 — HITACHI EX1800

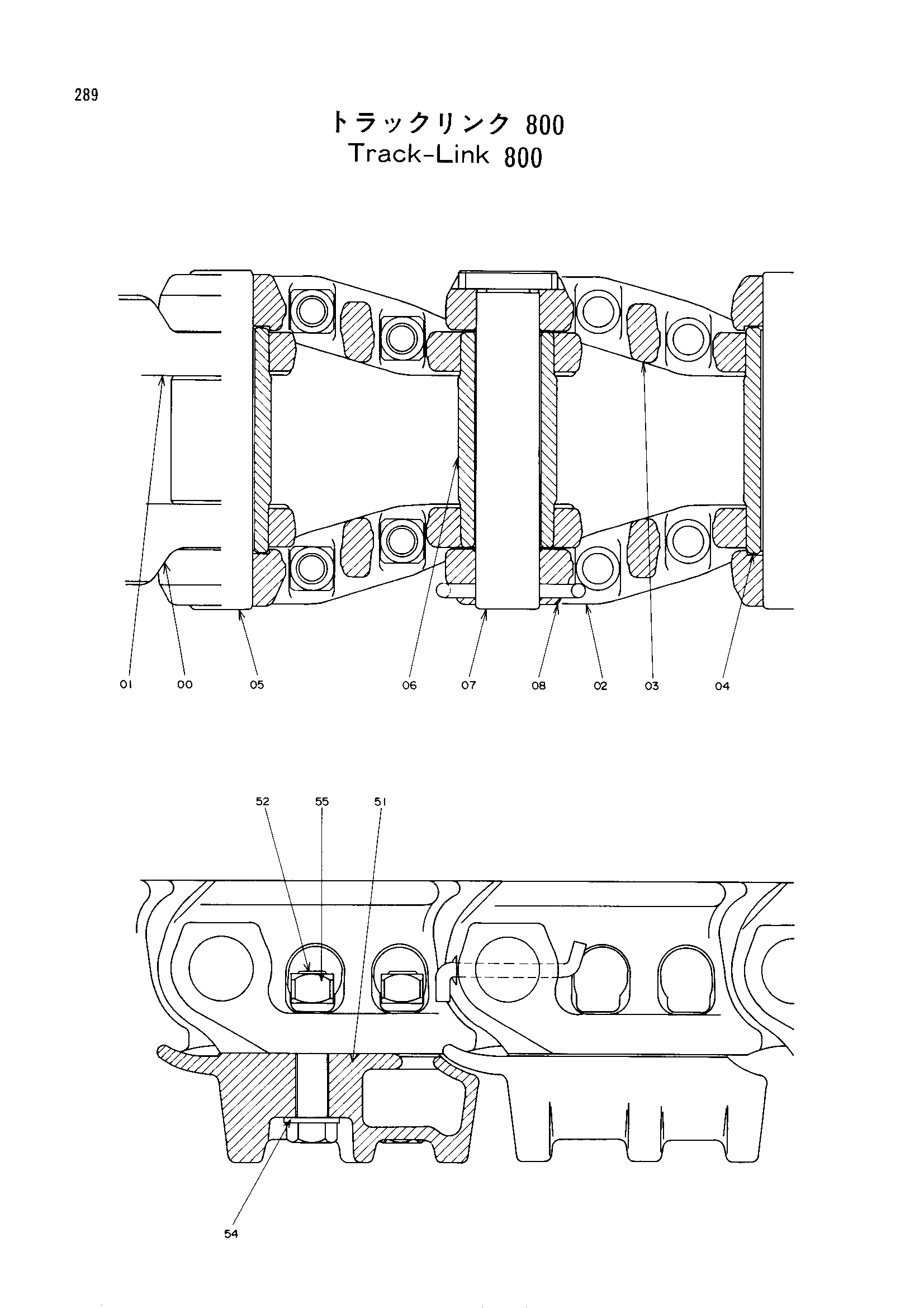

Заводская схема «Гусеничная цепь 800» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9065773 замена: 9102167 | Гусеничная цепь | 2 | |
| 9102167 замена: 9122969 | Гусеничная цепь | 2 | |
| 9122969 замена: 9124462 | Гусеничная цепь | 2 | |
| 9124462 | Гусеничная цепь | 2 | |
| 00 | 2022266 замена: 9103890 | Гусеничная цепь R | 47 |
| 00 | 9103890 замена: 9122971 | Гусеничная цепь R | 47 |
| 00 | 9122971 замена: 9124463 | Гусеничная цепь R | 47 |
| 00 | 9124463 | Гусеничная цепь R | 47 |
| 00-08 | 9065810 замена: 9102402 | Гусеничная цепь | 1 |
| 00-08 | 9102402 замена: 9122968 | Гусеничная цепь | 1 |
| 00-08 | 9114248 | Гусеничная цепь | 1 |
| 00-08 | 9122968 замена: 9114248 | Гусеничная цепь | 1 |
| 01 | 2022267 замена: 9103891 | Гусеничная цепь L | 47 |
| 01 | 9103891 замена: 9122972 | Гусеничная цепь L | 47 |
| 01 | 9122972 замена: 9124464 | Гусеничная цепь L | 47 |
| 01 | 9124464 | Гусеничная цепь L | 47 |
| 02 | 3034440 замена: 9103892 | Гусеничная цепь M | 2 |
| 02 | 9103892 замена: 9122973 | Гусеничная цепь M | 2 |
| 02 | 9122973 замена: 9124465 | Гусеничная цепь M | 2 |
| 02 | 9124465 | Гусеничная цепь M | 2 |
| 03 | 3034439 замена: 9103893 | Гусеничная цепь M | 2 |
| 03 | 9103893 замена: 9122974 | Гусеничная цепь M | 2 |
| 03 | 9122974 замена: 9124466 | Гусеничная цепь M | 2 |
| 03 | 9124466 | Гусеничная цепь M | 2 |
| 04 | 4184423 | Втулка гусеница | 47 |
| 05 | 4184421 | Палец тяга | 47 |
| 06 | 4184422 | Соединительная втулка | 2 |
| 07 | 4184424 | Соединительный палец | 2 |
| 08 | 4185535 | Стопорный палец | 2 |
| 51 | 1009664 | Башмак | 49 |
| 52 | 3034712 | Болт башмак | 196 |
| 54 | 3034713 | Шайба | 196 |
| 55 | 4189671 | Гайка спекиал | 196 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
