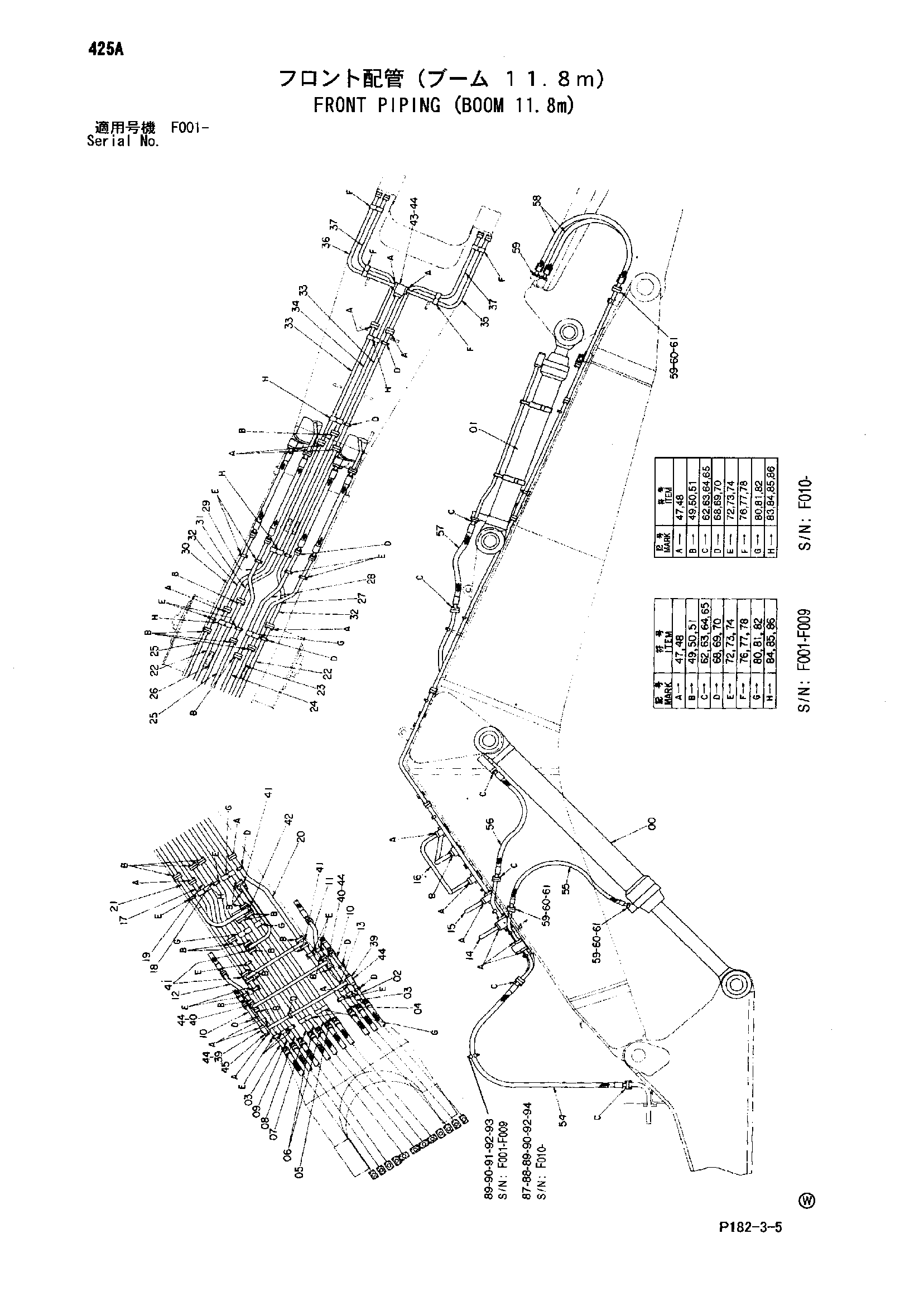

Гидролинии рабочего оборудования (стрела 11.8m) — HITACHI EX1800

Заводская схема «Гидролинии рабочего оборудования (стрела 11.8m)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4179436	Гидроцилиндр стрелы	2
00	4337259	Гидроцилиндр стрелы	2
00	4360217	Гидроцилиндр стрелы	2
01	4199292 замена: 4284470	Гидроцилиндр рукояти (для рукоять 4.0m)	2
01	4284470	Гидроцилиндр рукояти (для рукоять 4.0m)	2
01	4337270	Гидроцилиндр рукояти (для рукоять 5.5m)	2
02	8037864	Трубка	1
03	8037859 замена: 8063452	Трубка	2
03	8063452	Трубка	2
04	8037863 замена: 8063456	Трубка	1
04	8063456	Трубка	1
05	8044165 замена: 8063470	Трубка	1
05	8063470	Трубка	1
06	8037862 замена: 8063455	Трубка	2
06	8063455	Трубка	2
07	8044166 замена: 8063471	Трубка	1
07	8063471	Трубка	1
08	8038847 замена: 8063468	Трубка	1
08	8063468	Трубка	1
09	8044312	Трубка	1
10	8044167 замена: 8057329	Трубка	2
10	8057329	Трубка	2
11	8044179 замена: 8063479	Трубка	1
11	8063479	Трубка	1
12	8044296 замена: 8063486	Трубка	1
12	8063486	Трубка	1
13	8037865 замена: 8057328	Трубка	1
13	8057328	Трубка	1
14	8037867 замена: 8057330	Трубка	1
14	8057330	Трубка	1
15	8044168 замена: 8061348	Трубка	1
15	8061348	Трубка	1
16	8044169 замена: 8061353	Трубка	1
16	8061353	Трубка	1
17	8044171 замена: 8063721	Трубка	1
17	8063721	Трубка	1
18	8044172 замена: 8063473	Трубка	1
18	8063473	Трубка	1
19	8044173 замена: 8063474	Трубка	1
19	8063474	Трубка	1
20	8044174	Трубка	1
21	8044170 замена: 8063472	Трубка	1
21	8063472	Трубка	1
22	8044180 замена: 8061354	Трубка	2
22	8061354	Трубка	2
22	8067648	Трубка	2
23	8044175 замена: 8063475	Трубка	1
23	8063475	Трубка	1
23	8067712	Трубка	1
24	8044176 замена: 8063476	Трубка	1
24	8063476	Трубка	1
24	8067640	Трубка	1
25	8044177 замена: 8063477	Трубка	2
25	8063477	Трубка	2
25	8067641	Трубка	2
26	8044178 замена: 8063478	Трубка	1
26	8063478	Трубка	1
26	8067642	Трубка	1
27	8044182 замена: 8063481	Трубка	1
27	8063481	Трубка	1
28	8044181 замена: 8063480	Трубка	1
28	8063480	Трубка	1
29	8044183 замена: 8063482	Трубка	1
29	8063482	Трубка	1
30	8044184 замена: 8063483	Трубка	1
30	8063483	Трубка	1
31	8044185 замена: 8063484	Трубка	1
31	8063484	Трубка	1
32	8044186 замена: 8061356	Трубка	2
32	8061356	Трубка	2
33	8044187 замена: 8061357	Трубка	2
33	8061357	Трубка	2
34	8044188 замена: 8063485	Трубка	1
34	8063485	Трубка	1
35	8044189 замена: 8061360	Трубка	1
35	8061360	Трубка	1
36	8044190 замена: 8061362	Трубка	1
36	8061362	Трубка	1
37	8044191 замена: 8061361	Трубка	2
37	8061361	Трубка	2
39	4199195	Коллектор	2
40	3037678	Блок	2
41	3039210	Блок	4
42	4199321	Коллектор	1
43	3033046	Блок	1
44	4093624	Пробка	5
45	4091297	Крышка	1
47	4510169	Уплотнительное кольцо	22
48	M341650	Болт с внутренним шестигранником	88
49	4510170	Уплотнительное кольцо	27
50	J912070	Болт	108
51	A590920	Пружинная шайба	108
54	4197749 замена: 4295866	Шланг	10
54	4295866 замена: 4325451	Шланг	10
54	4325451	Шланг	10
55	4180360 замена: 4301209	Шланг	2
55	4301209 замена: 4349967	Шланг	2
55	4349967	Шланг	2
56	4190297 замена: 4325452	Шланг	2
56	4325452	Шланг	2
57	4235296 замена: 4325453	Шланг	4
57	4325453	Шланг	4
58	4197770 замена: 4302293	Шланг	4
58	4302293 замена: 4347824	Шланг	4
58	4347824	Шланг	4
59	4510169	Уплотнительное кольцо	12
60	4075854	Разъёмный фланец	16
61	M341650	Болт с внутренним шестигранником	32
62	4510170	Уплотнительное кольцо	32
63	4169565	Разъёмный фланец	64
64	J912070	Болт	128
65	A590920	Пружинная шайба	128
68	4118861	Хомут трубки	9
68	4342723	Хомут трубки	18
69	J901280	Болт	18
69	J901200	Болт	18
70	A590912	Пружинная шайба	18
72	4179431	Хомут трубки	18
72	4357265	Хомут трубки	36
73	J901400	Болт	36
73	J901402	Болт	36
74	A590914	Пружинная шайба	36
76	4179428	Хомут трубки	4
76	4368932	Хомут трубки	8
77	J901480	Болт	8
77	J901400	Болт	8
78	A590914	Пружинная шайба	8
80	4179429	Хомут трубки	6
80	4368931	Хомут трубки	12
81	J901600	Болт	12
81	J901603	Болт	12
82	A590916	Пружинная шайба	12
83	4368933	Хомут трубки	5
84	4216191	Хомут трубки	5
85	J901600	Болт	10
85	J901603	Болт	10
86	A590916	Пружинная шайба	10
87	3075846	Пластина	1
88	4383223	Хомут	8
89	3039328	Хомут	2
89	4383224	Хомут	4
90	J901214	Болт	5
90	J901212	Болт	12
91	J950012	Гайка	10
92	A590112	Плоская шайба	10
92	A590112	Плоская шайба	12
93	4201092	Втулка	10
94	449490	Плоская шайба	12

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
