Пилотные гидролинии (2-3) — HITACHI EX1800

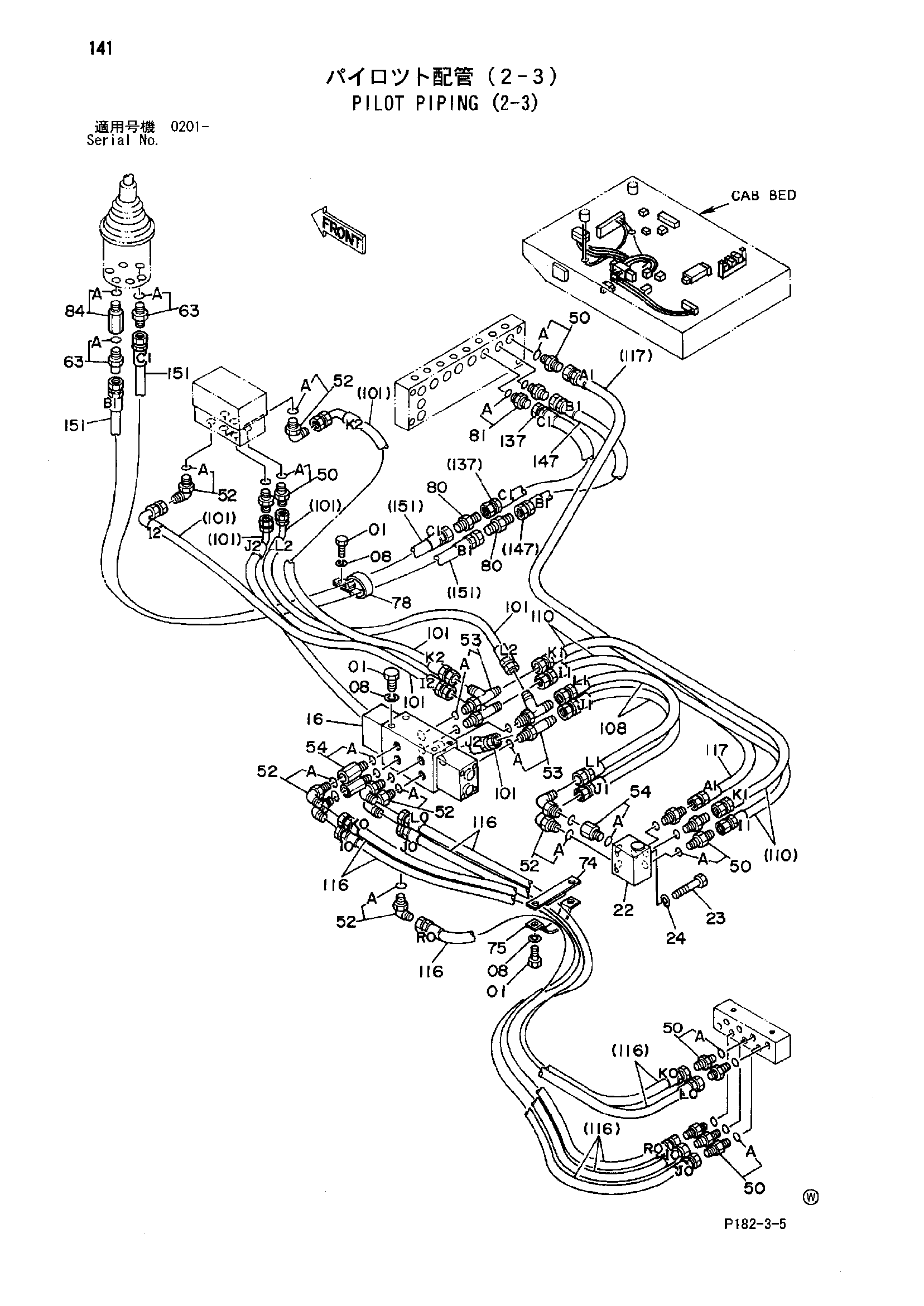

Заводская схема «Пилотные гидролинии (2-3)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J901020 | Болт | 8 |
| 08 | A590910 | Пружинная шайба | 8 |
| 16 | 4187564 | Клапан | 1 |
| 22 | 4185740 | Челночный клапан | 1 |
| 23 | J900660 | Болт | 2 |
| 24 | A590906 | Пружинная шайба | 2 |
| 50 | 4042030 | Адаптер | 11 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 4112300 | Угловой штуцер | 9 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
| 53 | 4187557 | Штуцер трубки | 4 |
| 53A | 957366 | Уплотнительное кольцо | 1 |
| 54 | 4202564 | Адаптер | 3 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 63 | 4042031 | Адаптер | 2 |
| 63A | 4509180 | Уплотнительное кольцо | 1 |
| 74 | 4187112 | Хомут | 1 |
| 75 | 4089557 | Хомут | 1 |
| 80 | 4151182 | Адаптер | 2 |
| 81 | 4160641 | Адаптер | 2 |
| 81A | 957366 | Уплотнительное кольцо | 1 |
| 84 | 4202566 | Адаптер | 1 |
| 84A | 4509180 | Уплотнительное кольцо | 1 |
| 101 | 4204198 | Нейлоновый шланг | 4 |
| 108 | 4062815 | Шланг | 2 |
| 110 | 4107297 | Шланг | 2 |
| 116 | 4060516 | Шланг | 5 |
| 117 | 4022542 | Шланг | 1 |
| 137 | 4129762 | Нейлоновый шланг | 1 |
| 147 | 4124814 | Нейлоновый шланг | 1 |
| 151 | 4123224 | Нейлоновый шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
