Обратный трубопроводы (3) — HITACHI EX1800

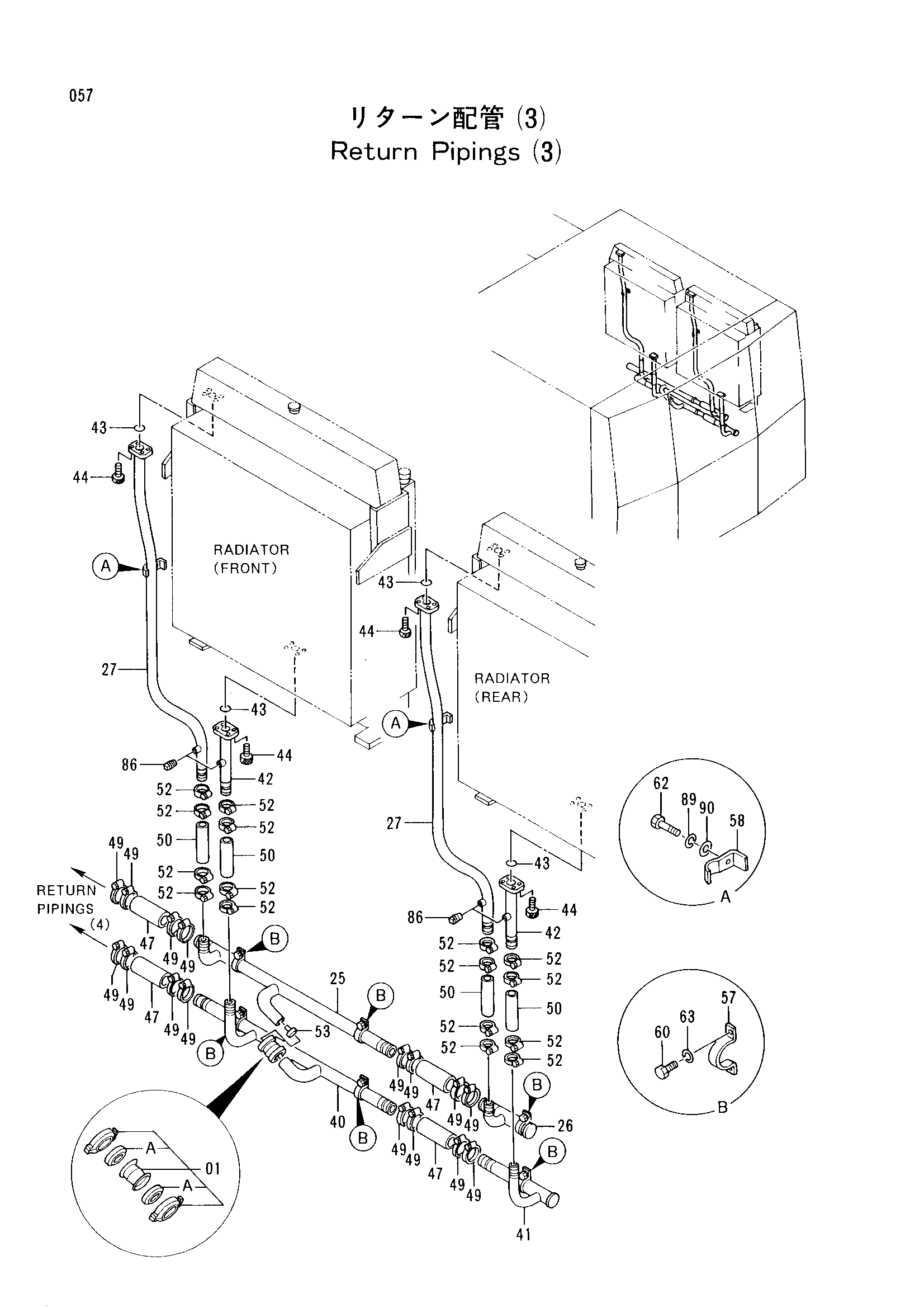

Заводская схема «Обратный трубопроводы (3)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4067833 | Муфта | 1 |
| 01A | 4196261 | Уплотнение | 2 |
| 25 | 8034690 | Трубка | 1 |
| 26 | 8034691 | Трубка | 1 |
| 27 | 8034692 | Трубка | 2 |
| 40 | 8034697 | Трубка | 1 |
| 41 | 8034698 | Трубка | 1 |
| 42 | 9724631 | Трубка | 2 |
| 43 | 4153536 | Уплотнительное кольцо | 4 |
| 43 | A811050 замена: 4153536 | Уплотнительное кольцо | 4 |
| 44 | M341240 | Болт с внутренним шестигранником | 16 |
| 47 | 4094001 | Резиновый шланг | 4 |
| 49 | 4156850 замена: 4263764 | Хомут шланга | 16 |
| 49 | 4263764 | Хомут шланга | 16 |
| 50 | 4081954 | Резиновый шланг | 4 |
| 52 | 4152703 замена: 4282477 | Хомут шланга | 16 |
| 52 | 4282477 | Хомут шланга | 16 |
| 53 | 4185984 | Клапан | 1 |
| 57 | 4053865 | Хомут трубки | 6 |
| 58 | 4053697 | Хомут трубки | 2 |
| 60 | J901016 | Болт | 12 |
| 62 | J901065 замена: J901075 | Болт | 2 |
| 62 | J901075 | Болт | 2 |
| 63 | A590910 | Пружинная шайба | 12 |
| 86 | 94-2023 | Пробка | 4 |
| 89 | A590910 | Пружинная шайба | 2 |
| 90 | A590110 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
