Крышка (2) — HITACHI EX1800

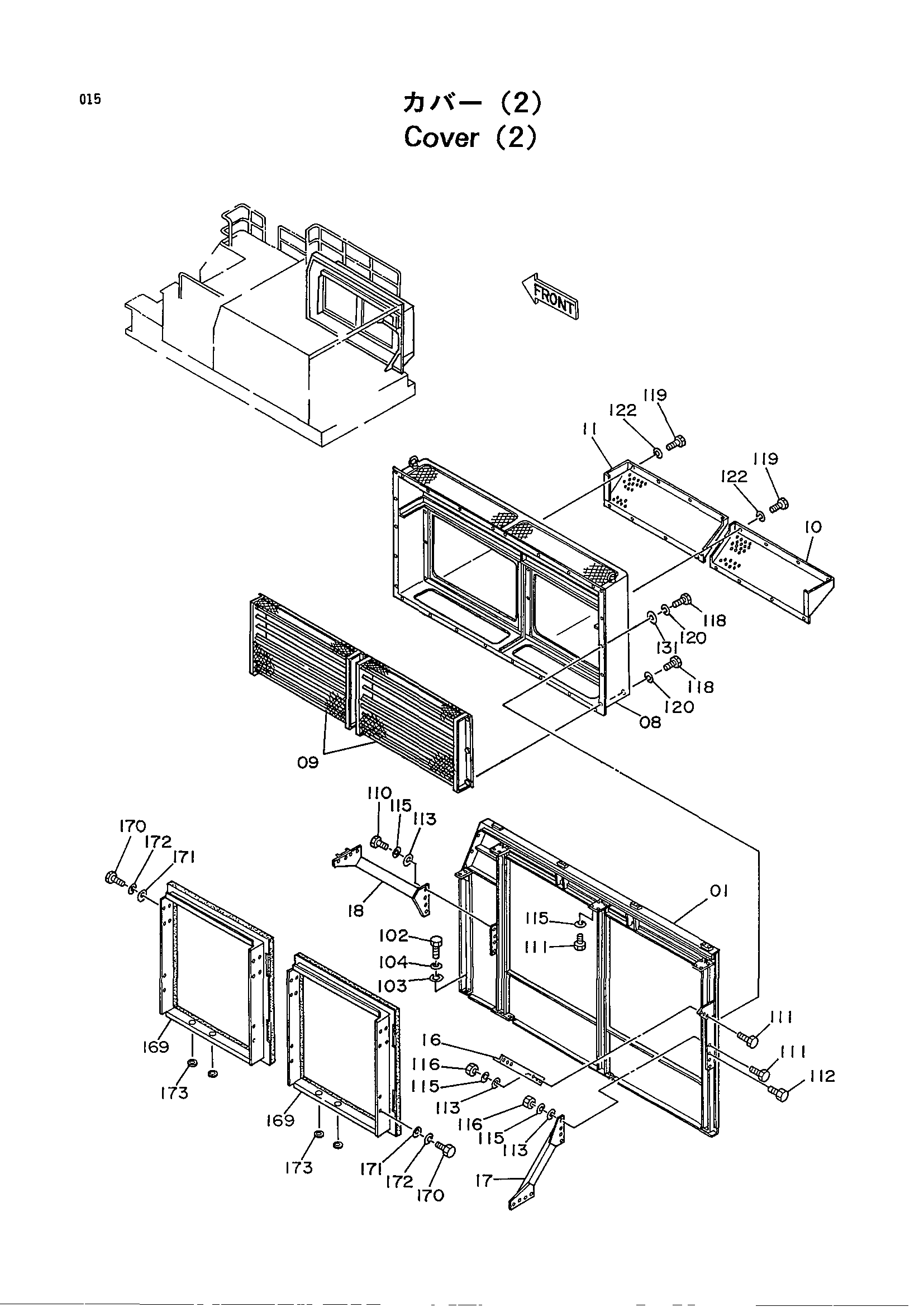

Заводская схема «Крышка (2)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4214511 | Крышка | 1 |
| 08 | 4214520 | Воздуховод | 1 |
| 09 | 4214541 | Воздуховод | 2 |
| 10 | 4214542 | Крышка | 1 |
| 11 | 4214543 | Крышка | 1 |
| 16 | 4209321 | Стойка | 1 |
| 17 | 4214526 | Стойка | 1 |
| 18 | 4214525 | Стойка | 1 |
| 102 | J931640 | Болт | 7 |
| 103 | 4114405 | Шайба | 7 |
| 104 | A590916 | Пружинная шайба | 7 |
| 110 | J901235 | Болт | 4 |
| 111 | J901240 | Болт | 22 |
| 112 | J901245 | Болт | 12 |
| 113 | 449490 | Шайба | 46 |
| 115 | A590912 | Пружинная шайба | 36 |
| 116 | J950012 | Гайка | 22 |
| 118 | J901225 | Болт | 38 |
| 119 | J901025 | Болт | 20 |
| 120 | A590912 | Пружинная шайба | 38 |
| 122 | A590910 | Пружинная шайба | 20 |
| 131 | 449490 | Шайба | 26 |
| 169 | 6012501 | Крышка | 2 |
| 170 | J901016 | Болт | 16 |
| 171 | J217083 | Шайба | 16 |
| 172 | A590910 | Пружинная шайба | 16 |
| 173 | 4211059 | Резиновая втулка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
