Двигатель — HITACHI EX1800

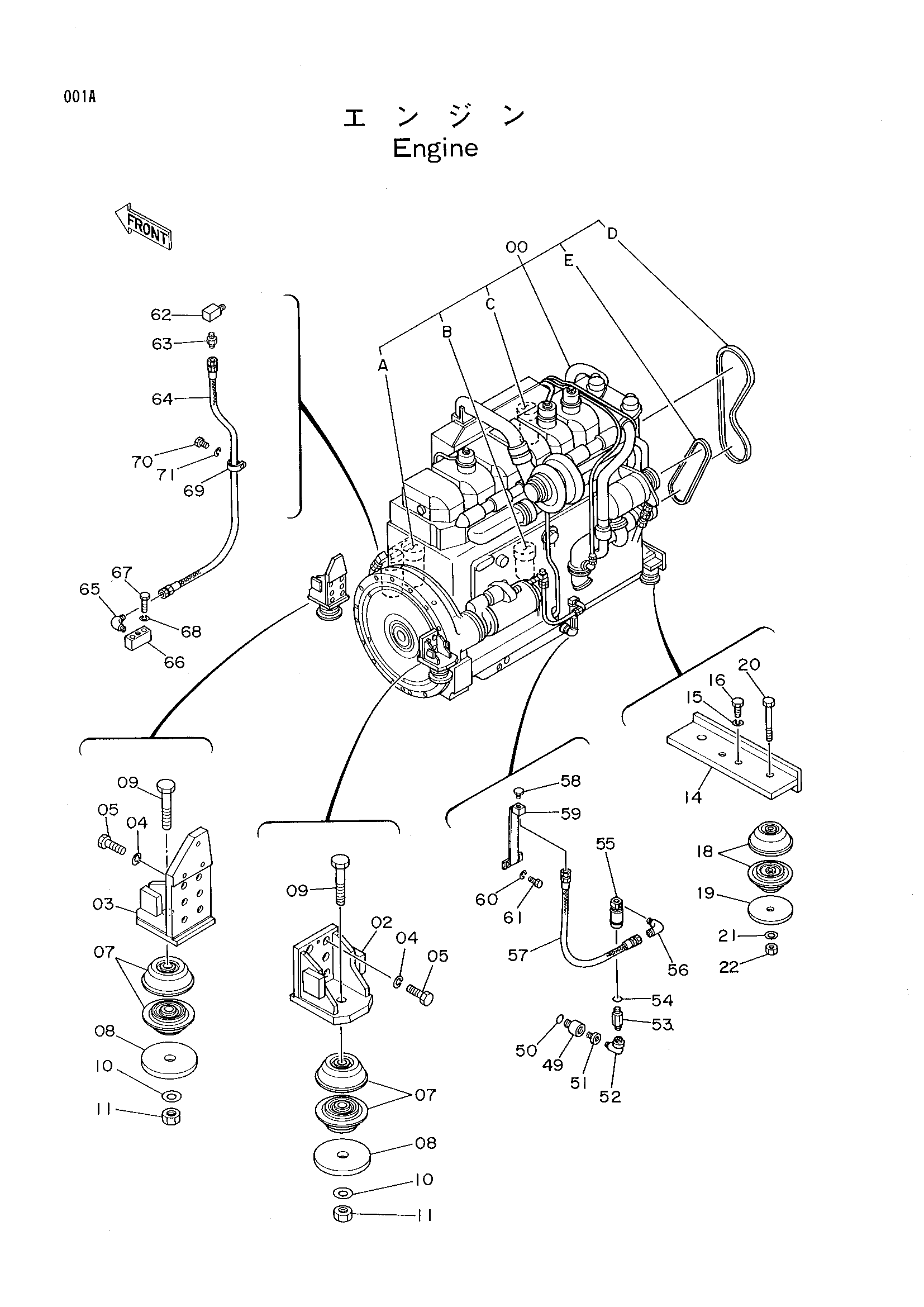

Заводская схема «Двигатель» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4304641 | Двигатель | 1 |
| 00A | 4085913 | Элемент | 2 |
| 00B | 4085912 | Элемент | 2 |
| 00C | 4266063 | Фильтрующий элемент | 1 |
| 00D | 4289658 | Ремень вентилятор | 1 |
| 00E | 4220995 | Ремень алтернатер | 1 |
| 02 | 7016513 | Кронштейн | 1 |
| 03 | 7016514 | Кронштейн | 1 |
| 04 | A590927 | Пружинная шайба | 12 |
| 05 | J912775 | Болт | 12 |
| 07 | 4183996 | Амортизатор | 4 |
| 08 | 4184234 | Пластина | 2 |
| 09 | J833319 | Болт | 2 |
| 10 | 4083438 | Шайба | 4 |
| 11 | M663033 | U-образная гайка | 2 |
| 14 | 8034562 | Кронштейн | 1 |
| 15 | A590918 | Пружинная шайба | 2 |
| 16 | J931850 | Болт | 2 |
| 18 | 4183995 | Амортизатор | 4 |
| 19 | 4184233 | Пластина | 2 |
| 20 | J932216 | Болт | 2 |
| 21 | 4089822 | Шайба | 4 |
| 22 | M662022 | Гайка: U | 2 |
| 49 | 3046978 | Адаптер | 1 |
| 50 | 4226986 | Уплотнительное кольцо | 1 |
| 51 | 94-1603 | Переходник | 1 |
| 52 | 94-0632 | Угловой штуцер: S | 1 |
| 53 | 4204099 | Адаптер | 1 |
| 54 | 4200402 | Уплотнительное кольцо | 1 |
| 55 | 9730839 | Трубка | 1 |
| 56 | 4196225 | Угловой штуцер | 1 |
| 57 | 4055102 | Шланг | 1 |
| 58 | 4192643 | Сапун | 1 |
| 59 | 9725956 | Блок | 1 |
| 60 | J21384 | Пружинная шайба | 2 |
| 61 | 19H1741 | Болт | 2 |
| 62 | 4253284 | Адаптер | 1 |
| 63 | 94-1301 | Адаптер | 1 |
| 64 | 4022542 | Шланг | 1 |
| 65 | 94-1401 | Адаптер | 1 |
| 66 | 4253203 | Блок | 1 |
| 67 | J901055 | Болт | 2 |
| 68 | A590910 | Пружинная шайба | 2 |
| 69 | 4190262 | Зажим | 1 |
| 70 | J901016 | Болт | 1 |
| 71 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
