Кабина — HITACHI EX1800

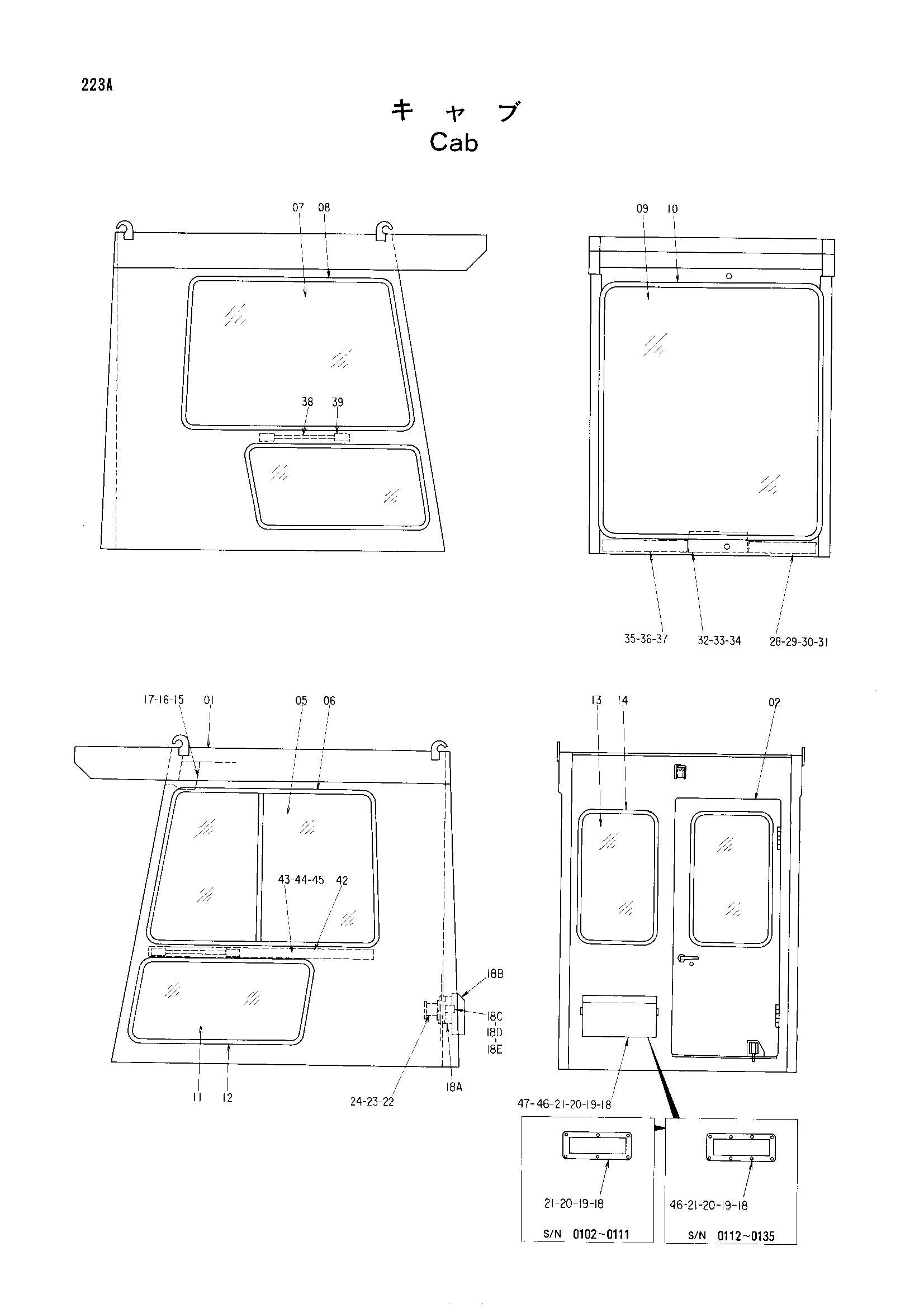

Заводская схема «Кабина» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4193456 замена: 4257821 | Кабина в сборе | 1 | |
| 4257821 | Кабина в сборе | 1 | |
| 01 | 4209080 | Кабина | 1 |
| 01 | 4290901 | Кабина | 1 |
| 02 | 4209081 | Кабина дверь<для детали: см. отдельный паге | 1 |
| 02 | 4290900 | Кабина дверь<для детали: см. отдельный паге | 1 |
| 05 | 4239199 | Кабина окно<для детали: см. отдельный pa | 1 |
| 06 | 4209085 | Резиновый H | 1 |
| 07 | 4209086 | Стекло | 1 |
| 08 | 4209085 | Резиновый H | 1 |
| 09 | 4209087 | Стекло | 1 |
| 10 | 4209088 | Резиновый H | 1 |
| 11 | 4209089 | Стекло | 2 |
| 12 | 4209090 | Резиновый H | 2 |
| 13 | 4209091 | Стекло | 1 |
| 14 | 4209092 | Резиновый H | 1 |
| 15 | 4209093 | Крышка консоль | 1 |
| 16 | J870812 | Болт | 16 |
| 17 | J251008 | Пружинная шайба | 16 |
| 18 | 4209094 | Воздуховод | 1 |
| 18 | 4249811 замена: 4206637 | Воздуховод | 1 |
| 18 | 4249811 замена: 4251607 | Воздуховод | 1 |
| 18 | 4251607 замена: 4253997 | Крышка | 1 |
| 18 | 4253997 | Крышка | 1 |
| 18A | 4249992 | Держатель | 1 |
| 18A | 4253998 | Держатель | 1 |
| 18B | 4249993 | Крышка | 1 |
| 18B | 4253999 | Крышка | 1 |
| 18C | 4254200 | Замок | 2 |
| 18D | M430310 | Винт | 8 |
| 18E | A590903 | Пружинная шайба | 8 |
| 19 | 4209095 | Манжета | 1 |
| 19 | 4249810 | Манжета | 1 |
| 19 | 4249810 | Манжета | 1 |
| 20 | J870820 | Болт | 6 |
| 20 | J870820 | Болт | 8 |
| 20 | J900820 | Болт | 8 |
| 21 | A590908 | Пружинная шайба | 8 |
| 21 | J251008 | Пружинная шайба | 6 |
| 21 | J251008 | Пружинная шайба | 8 |
| 22 | 4209096 | Воздуховод | 1 |
| 23 | J870816 | Болт | 6 |
| 24 | J251008 | Пружинная шайба | 6 |
| 28 | 4209097 | Крышка стеклоочиститель | 1 |
| 29 | J870820 | Болт | 2 |
| 30 | J230008 | Гайка | 2 |
| 31 | J251008 | Пружинная шайба | 2 |
| 32 | 4209098 | Крышка | 1 |
| 33 | J850610 | Винт | 6 |
| 34 | J251006 | Пружинная шайба | 6 |
| 35 | 4209099 | Крышка | 1 |
| 36 | J850610 | Винт | 6 |
| 37 | J251006 | Пружинная шайба | 6 |
| 38 | 4239200 | Рукоятка | 2 |
| 39 | J660820 | Винт | 8 |
| 42 | 4239201 | Защита сасх | 1 |
| 43 | J870620 | Болт | 2 |
| 44 | J251006 | Пружинная шайба | 2 |
| 45 | J250006 | Плоская шайба | 2 |
| 46 | A590108 | Плоская шайба | 8 |
| 47 | 4206637 | Фильтр воздушный (STD.) | 1 |
| 47 | 4297751 | Фильтр воздушный (спекиал) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
