Основной трубопроводы (2-3) — HITACHI EX1800

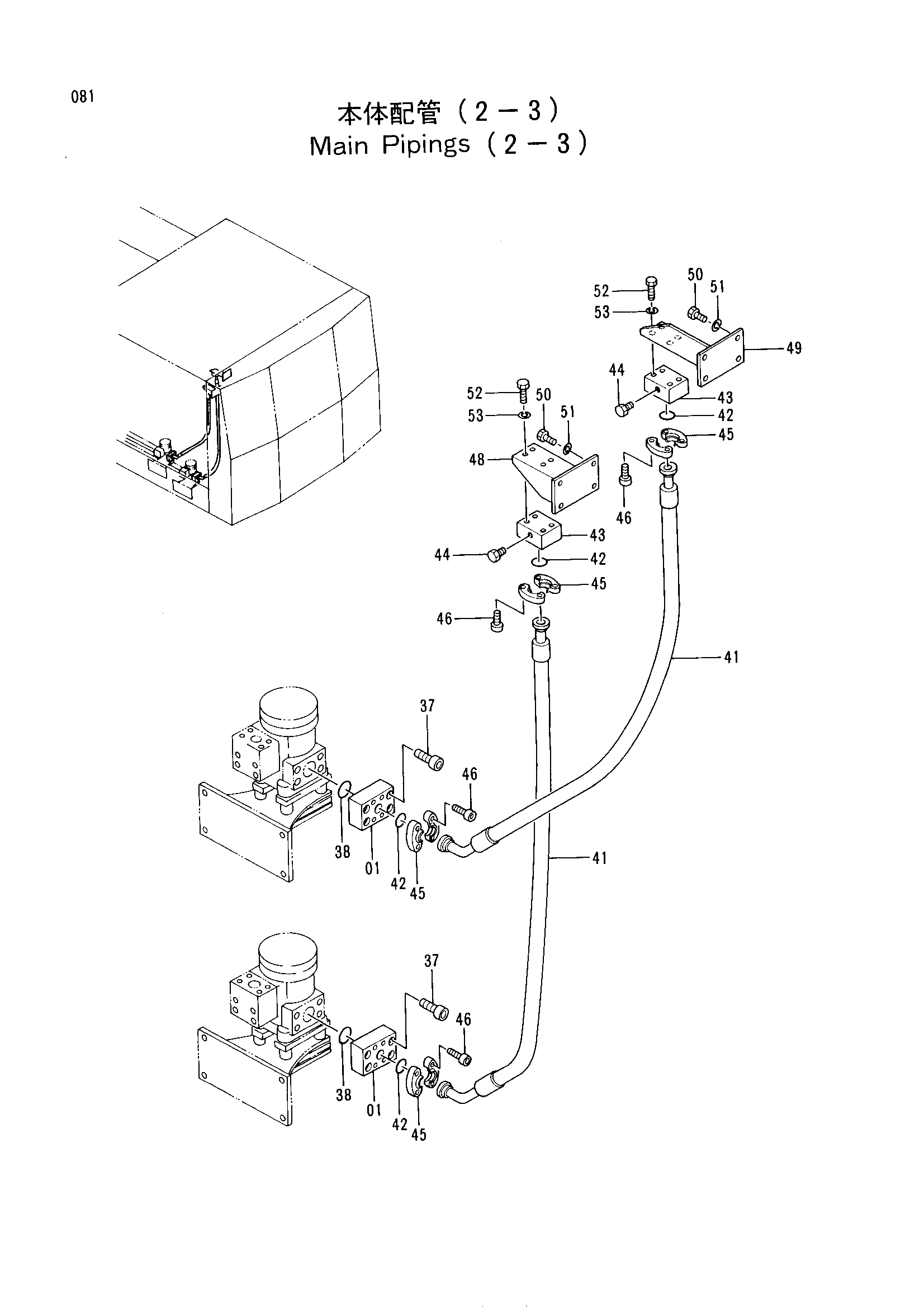

Заводская схема «Основной трубопроводы (2-3)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3037138 | Блок | 2 |
| 37 | M342056 | Болт с внутренним шестигранником | 8 |
| 38 | 4292385 | Уплотнительное кольцо | 2 |
| 38 | 4510170 замена: 4292385 | Уплотнительное кольцо | 2 |
| 41 | 4196250 | Шланг | 2 |
| 42 | 4292383 | Уплотнительное кольцо | 4 |
| 42 | 4508805 замена: 4292383 | Уплотнительное кольцо | 4 |
| 43 | 3038161 | MAN фолд | 2 |
| 44 | 4093624 | Пробка | 2 |
| 45 | 4089703 | Разъёмный фланец | 8 |
| 46 | M341450 | Болт с внутренним шестигранником | 16 |
| 48 | 8038646 | Кронштейн | 1 |
| 49 | 8038647 | Кронштейн | 1 |
| 50 | J901225 | Болт | 8 |
| 51 | A590912 | Пружинная шайба | 8 |
| 52 | J901430 | Болт | 8 |
| 53 | A590914 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
