Воздушный осушитель (1) — HITACHI EX1800

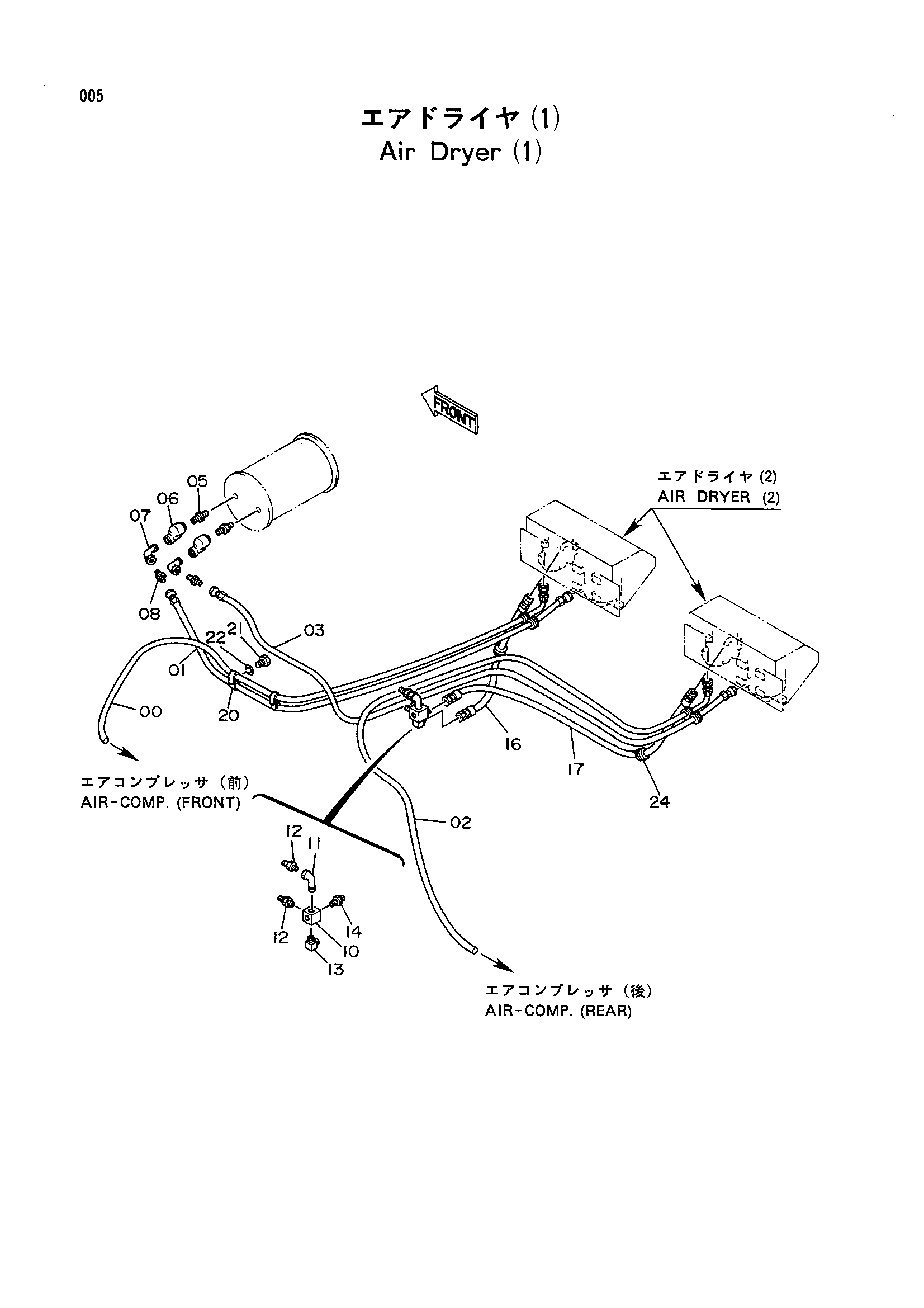

Заводская схема «Воздушный осушитель (1)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4285690 | Воздушный шланг | 1 |
| 01 | 4285687 | Воздушный шланг | 1 |
| 02 | 4285689 | Воздушный шланг | 1 |
| 03 | 4285688 | Воздушный шланг | 1 |
| 05 | 94-1702 | Адаптер | 2 |
| 06 | 986953 | Обратный клапан | 2 |
| 07 | 94-0647 | Угловой штуцер | 2 |
| 08 | 4223383 | Адаптер | 2 |
| 10 | 4286031 | Блок | 1 |
| 11 | 94-0647 | Угловой штуцер | 1 |
| 12 | 49960 | Шланг ниппель S | 2 |
| 13 | 94-1401 | Угловой штуцер | 1 |
| 14 | 94-1301 | Адаптер | 1 |
| 16 | 4157951 | Шланг | 1 |
| 17 | 4157961 | Шланг | 1 |
| 20 | 4190273 | Зажим | 20 |
| 21 | J901016 | Болт | 11 |
| 22 | A590910 | Пружинная шайба | 11 |
| 24 | 4186003 | Резиновая втулка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
