Основные гидролинии (2-1) — HITACHI EX1800

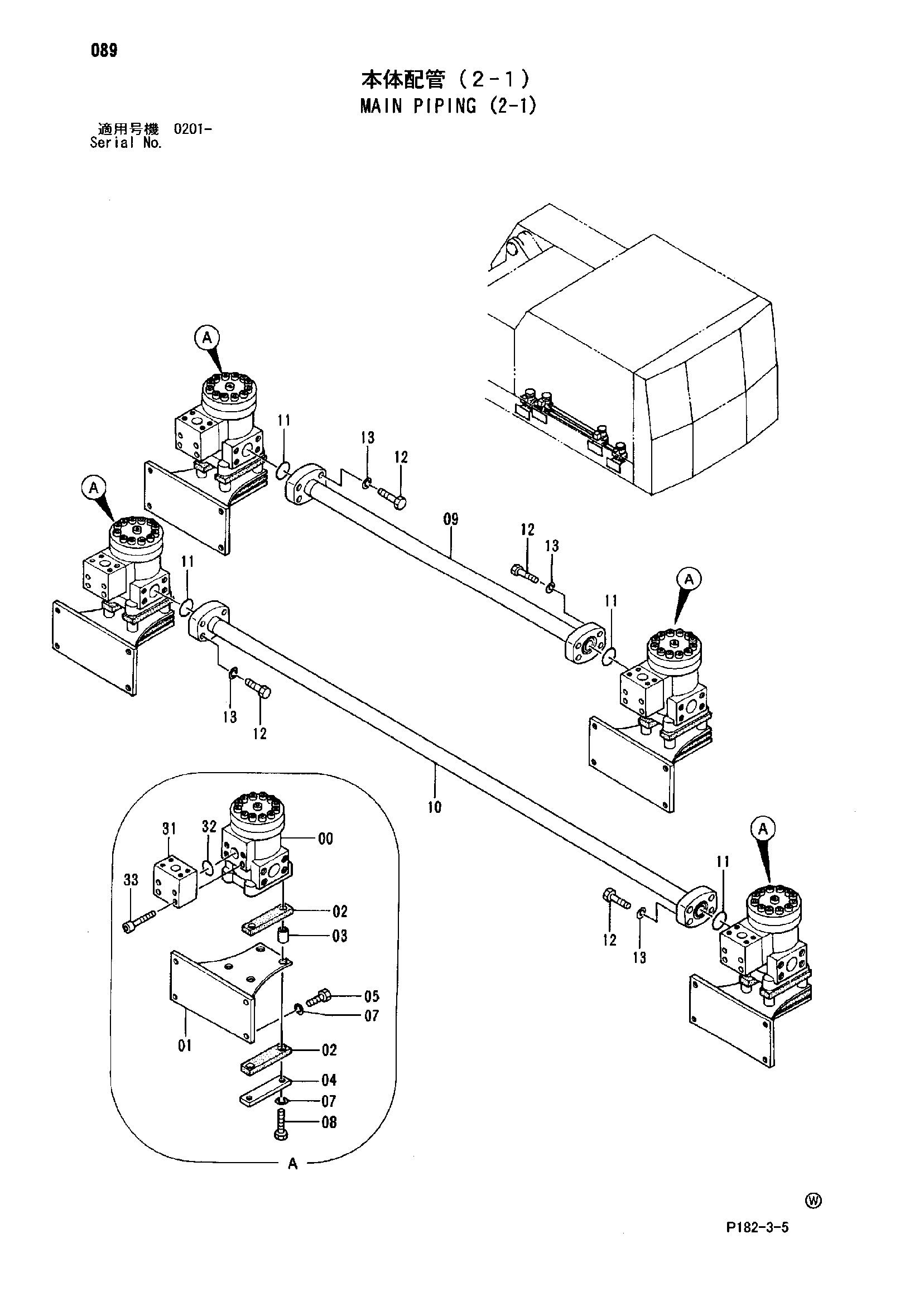

Заводская схема «Основные гидролинии (2-1)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9091859 | Сетчатый фильтр | 4 |
| 01 | 7018005 | Кронштейн | 4 |
| 02 | 4199564 | Резиновая подушка | 16 |
| 03 | 4199565 | Проставка | 16 |
| 04 | 4199566 | Пластина | 8 |
| 05 | J901645 | Болт | 16 |
| 07 | A590916 | Пружинная шайба | 32 |
| 08 | J901680 | Болт | 16 |
| 09 | 8037755 замена: 8059077 | Трубка | 1 |
| 09 | 8059077 замена: 8063098 | Трубка | 1 |
| 09 | 8063098 | Трубка | 1 |
| 10 | 8037756 замена: 8059091 | Трубка | 1 |
| 10 | 8037756 замена: 8059091 | Трубка | 1 |
| 10 | 8059091 замена: 8063097 | Трубка | 1 |
| 10 | 8063097 | Трубка | 1 |
| 11 | 4292385 | Уплотнительное кольцо | 4 |
| 12 | J912075 | Болт | 16 |
| 13 | A590920 | Пружинная шайба | 16 |
| 31 | 3037754 | Коллектор | 4 |
| 32 | 4292384 | Уплотнительное кольцо | 4 |
| 33 | M341600 | Болт с внутренним шестигранником | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
