Бортовой редуктор — HITACHI EX1800

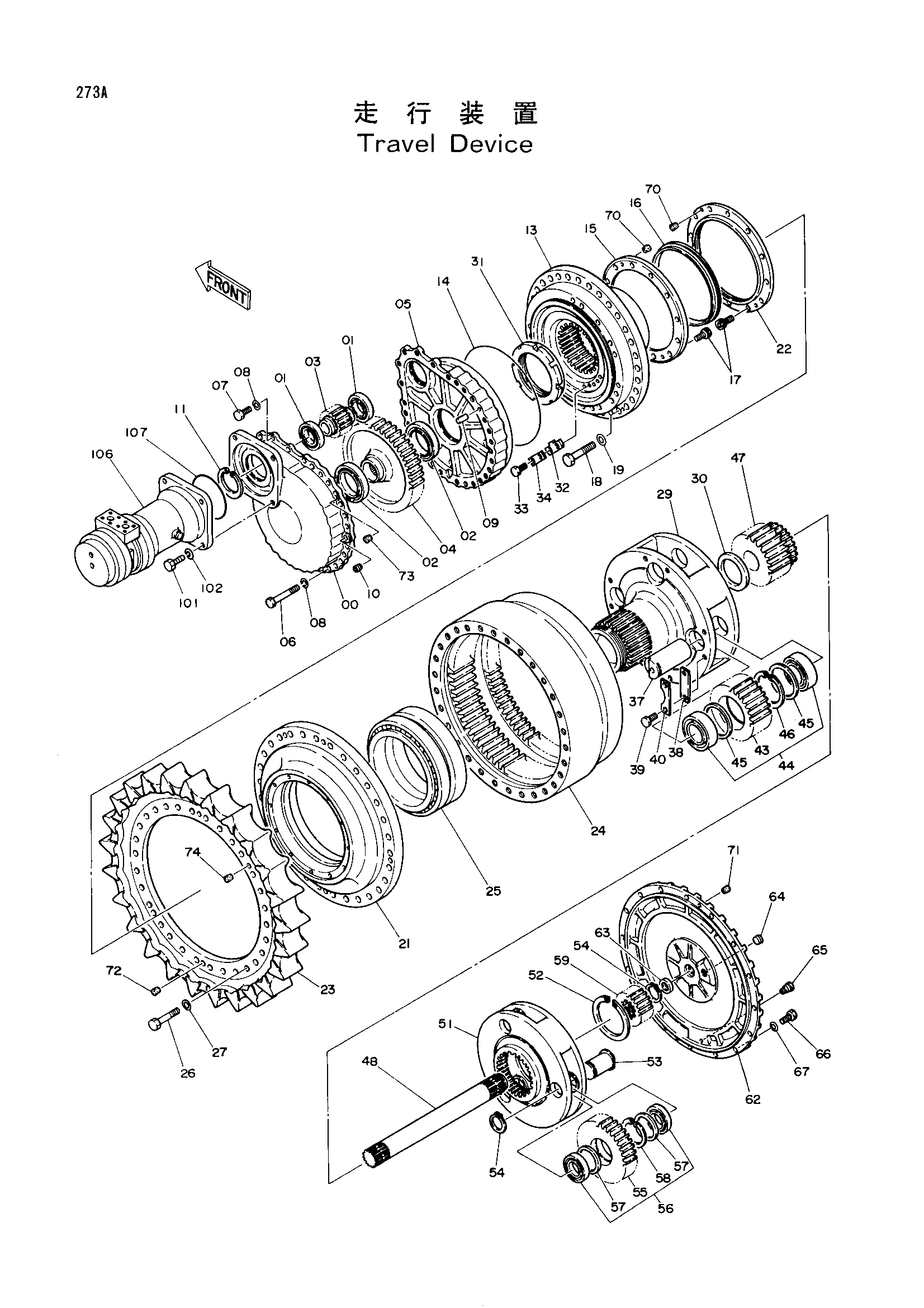

Заводская схема «Бортовой редуктор» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-74 | 9064491 | Бортовой редуктор | 2 |
| 00 | 1009544 | Крышка | 1 |
| 01 | 4180354 | Роликовый подшипник | 2 |
| 02 | 4180355 | Шариковый подшипник | 2 |
| 03 | 3033638 | Шестерня | 1 |
| 04 | 3033639 | Шестерня | 1 |
| 05 | 1009545 | Корпус | 1 |
| 06 | J932214 | Болт | 16 |
| 07 | J912260 | Болт | 10 |
| 08 | A590922 | Пружинная шайба | 26 |
| 09 | J402050 | Установочный штифт | 2 |
| 10 | 94-2014 | Пробка | 2 |
| 11 | 4094325 | Стопорное кольцо | 1 |
| 13 | 1009547 | Шпиндель | 1 |
| 14 | 4178057 | Уплотнительное кольцо | 1 |
| 15 | 2021809 | Опора | 1 |
| 16 | 4082698 | Комплект уплотнений | 1 |
| 17 | M341640 | Болт с внутренним шестигранником | 24 |
| 18 | J833311 | Болт | 32 |
| 19 | 4083438 | Шайба | 32 |
| 21 | 1009550 | Барабан звёздочка | 1 |
| 22 | 2021808 | Опора | 1 |
| 23 | 1009635 | Звёздочка | 2 |
| 24 | 1009551 | Коронная шестерня | 1 |
| 25 | 4180353 | Роликовый подшипник | 1 |
| 26 | J833010 | Болт | 30 |
| 27 | 4114408 | Шайба | 30 |
| 29 | 1009548 | Водило | 1 |
| 30 | 4180082 | Проставка | 1 |
| 31 | 3033643 | Гайка подшипник. | 1 |
| 32 | 4180076 | Стопорная пластина | 1 |
| 33 | J912050 | Болт | 2 |
| 34 | 4180077 | Стопорная шайба | 1 |
| 37 | 4180074 | Палец | 4 |
| 38 | X4250 | Стопорная пластина | 4 |
| 39 | J932040 | Болт | 8 |
| 40 | 4180078 | Стопорная шайба | 4 |
| 43 | 3033641 | Планетарная шестерня | 4 |
| 44 | 4180357 | Подшипник. спх.рол. | 4 |
| 45 | 4180071 | Проставка | 8 |
| 46 | 4083427 | Стопорное кольцо | 4 |
| 47 | 2021806 | Солнечная шестерня | 1 |
| 48 | 2021807 | Вал | 1 |
| 51 | 1009549 | Водило | 1 |
| 52 | 4097551 | Стопорное кольцо | 1 |
| 53 | 4180073 | Палец | 3 |
| 54 | 991351 | Стопорное кольцо | 4 |
| 55 | 3033642 | Планетарная шестерня | 3 |
| 56 | 4180356 | Роликовый подшипник | 3 |
| 57 | 4180072 | Проставка | 6 |
| 58 | 4094325 | Стопорное кольцо | 3 |
| 59 | 3033640 | Солнечная шестерня | 1 |
| 62 | 1009546 | Крышка | 1 |
| 63 | 4180075 | Сиденье | 1 |
| 64 | 94-2017 | Пробка | 1 |
| 65 | 960339 | Фильтр | 1 |
| 66 | J932255 | Болт | 16 |
| 67 | A590922 | Пружинная шайба | 16 |
| 70 | 428028 | Пробка | 4 |
| 71 | 425176 | Пробка | 2 |
| 72 | 429135 | Пробка | 2 |
| 73 | 431578 | Пробка | 2 |
| 74 | 427154 | Пробка | 2 |
| 101 | J912070 | Болт | 8 |
| 102 | A590920 | Пружинная шайба | 8 |
| 106 | 4181842 замена: 4292736 | Гидромотор | 2 |
| 106 | 4292736 | Гидромотор | 2 |
| 107 | 4261965 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
