Пилотные гидролинии (3-3) — HITACHI EX1800

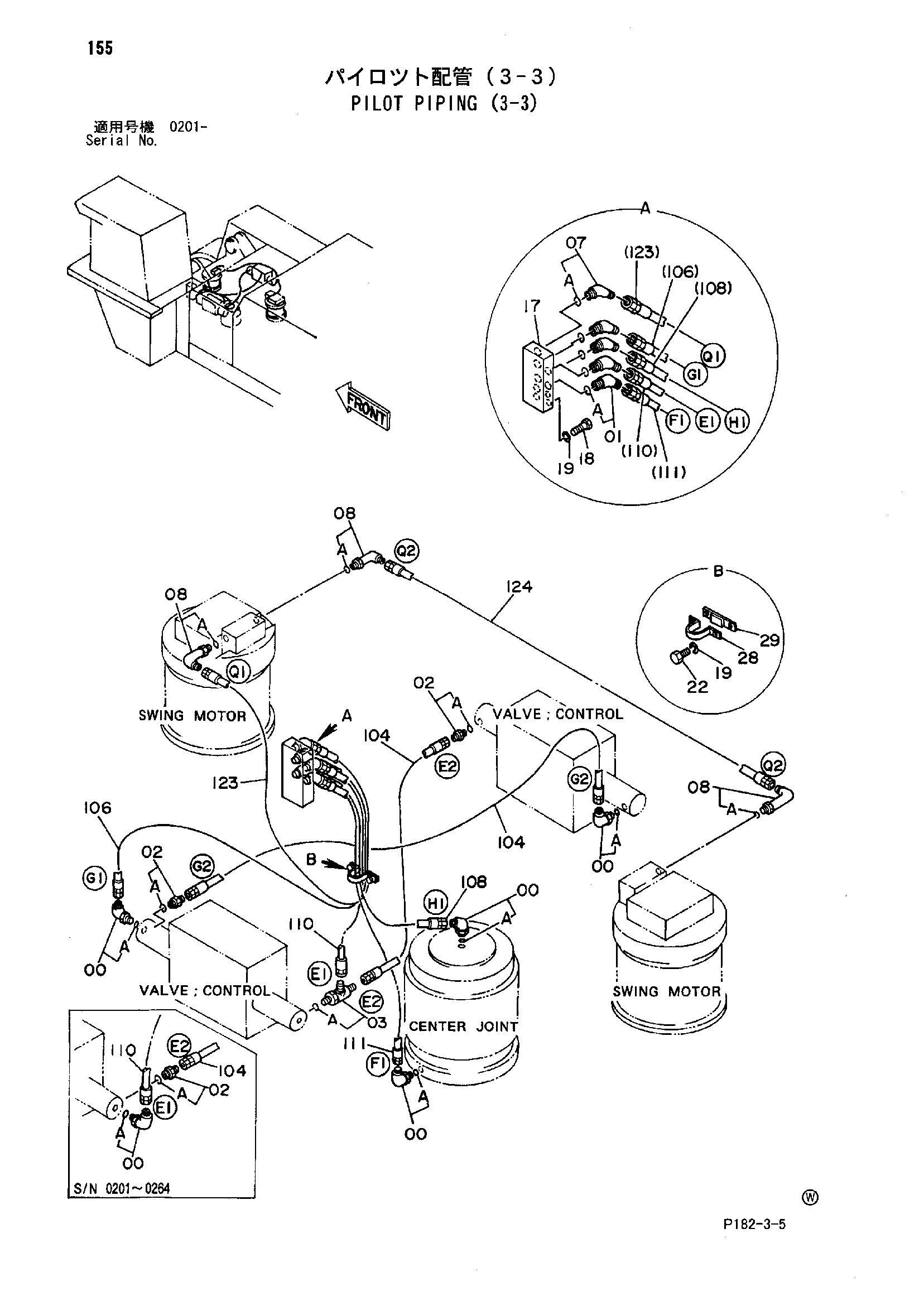

Заводская схема «Пилотные гидролинии (3-3)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4037761 | Угловой штуцер | 5 |
| 00 | 4037761 | Угловой штуцер | 4 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4095133 | Угловой штуцер | 4 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4042031 | Адаптер | 3 |
| 02 | 4042031 | Адаптер | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4187558 | Штуцер трубки | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4173014 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4173021 | Угловой штуцер | 3 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 3040967 | Коллектор | 1 |
| 18 | J901060 | Болт | 4 |
| 19 | A590910 | Пружинная шайба | 6 |
| 22 | J901025 | Болт | 2 |
| 28 | 4089557 | Хомут | 1 |
| 29 | 4187112 | Хомут | 1 |
| 104 | 4151419 | Шланг | 2 |
| 106 | 4071343 | Шланг | 1 |
| 108 | 4071347 | Шланг | 1 |
| 110 | 4088042 | Шланг | 1 |
| 111 | 4122838 | Шланг | 1 |
| 123 | 4066924 | Шланг | 1 |
| 124 | 4158047 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
