Электрооборудование (3-4) — HITACHI EX1800

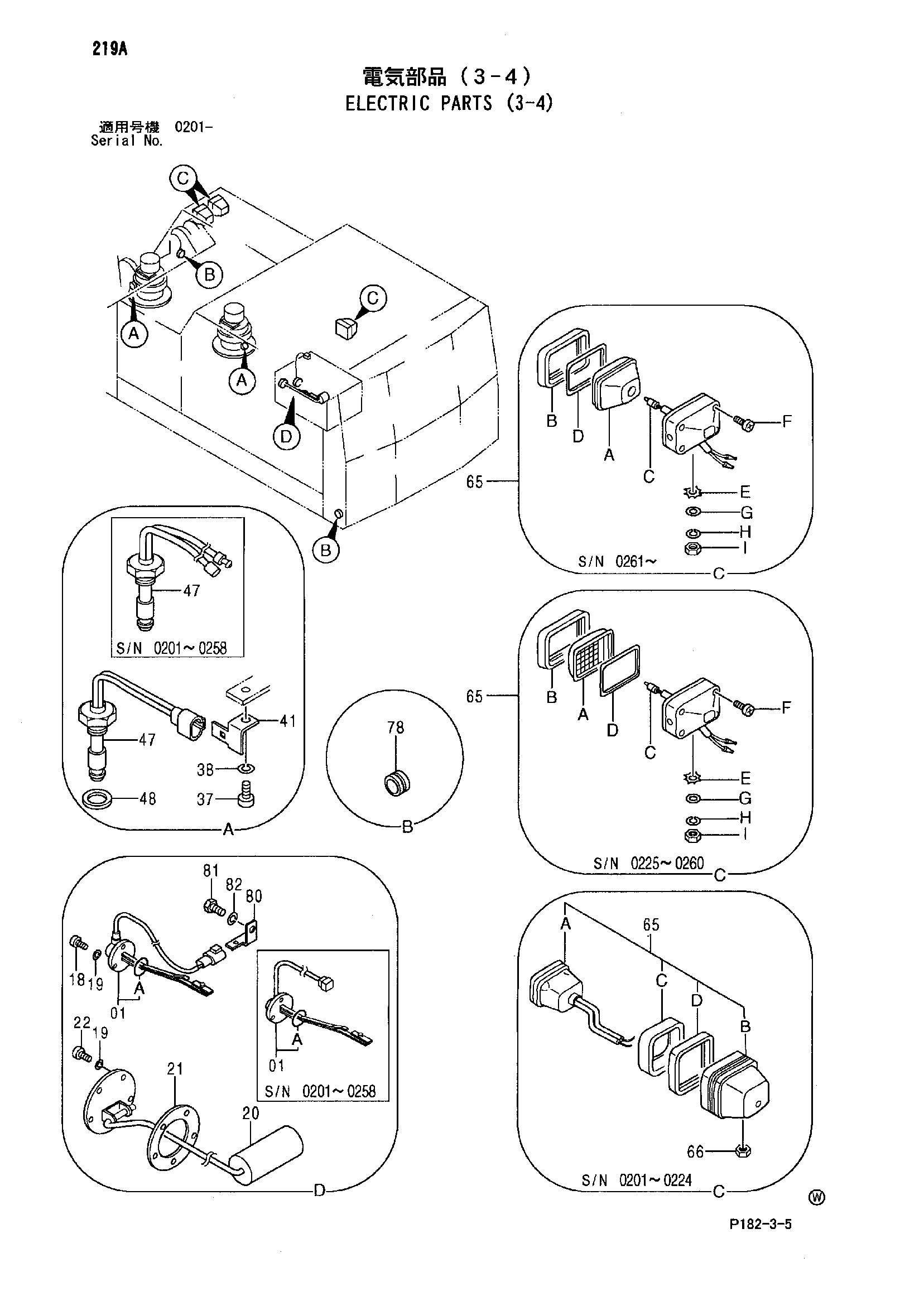

Заводская схема «Электрооборудование (3-4)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4129941 | Выключатель уровень | 1 |
| 01 | 4314752 | Выключатель уровень | 1 |
| 01A | 4141171 | Уплотнительное кольцо | 1 |
| 18 | M430513 | Винт | 3 |
| 19 | A590905 | Пружинная шайба | 8 |
| 20 | 4033743 | Поплавок | 1 |
| 21 | 4504289 замена: 4269607 | Манжета | 1 |
| 21 | 4269607 | Манжета | 1 |
| 22 | M430510 | Винт | 5 |
| 37 | M430610 | Винт | 2 |
| 38 | A590906 | Пружинная шайба | 2 |
| 41 | 4252767 | Кронштейн | 2 |
| 47 | 4191728 | Выключатель уровень | 2 |
| 47 | 4270206 | Выключатель уровень | 2 |
| 48 | A890022 | Манжета | 2 |
| 65 | 4151325 | Фонарь головка в сборе | 3 |
| 65 | 4295833 замена: 4336570 | Фонарь головка в сборе | 3 |
| 65 | 4314613 замена: 4326800 | Фонарь головка в сборе | 3 |
| 65 | 4336570 замена: 4326800 | Фонарь головка в сборе | 3 |
| 65 | 4326800 | Фонарь головка в сборе | 3 |
| 65A | 4163596 | Фонарь | 1 |
| 65A | 4307023 | Рассеиватель | 1 |
| 65A | 4326801 | Ленс блок | 1 |
| 65B | 4163597 | Держатель | 1 |
| 65B | 4307024 | Рама | 1 |
| 65B | 4326802 | Рама | 1 |
| 65C | 4163598 | Лента | 1 |
| 65C | 4285648 | Лампа | 1 |
| 65D | 4163599 | Лента | 1 |
| 65D | 4307028 | Прокладка | 1 |
| 65D | 4326803 | Прокладка | 1 |
| 65E | 4307026 | Шайба | 1 |
| 65F | 4307027 | Винт | 1 |
| 65G | A590114 | Шайба | 1 |
| 65H | A590914 | Пружинная шайба | 1 |
| 65I | J952014 | Гайка | 1 |
| 66 | 4045247 | U-образная гайка | 3 |
| 78 | 4186003 | Втулка | 2 |
| 80 | 4257159 | Кронштейн | 1 |
| 81 | J901016 | Болт | 1 |
| 82 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
