Пилотные гидролинии (3-4) экскаватор — HITACHI EX1800

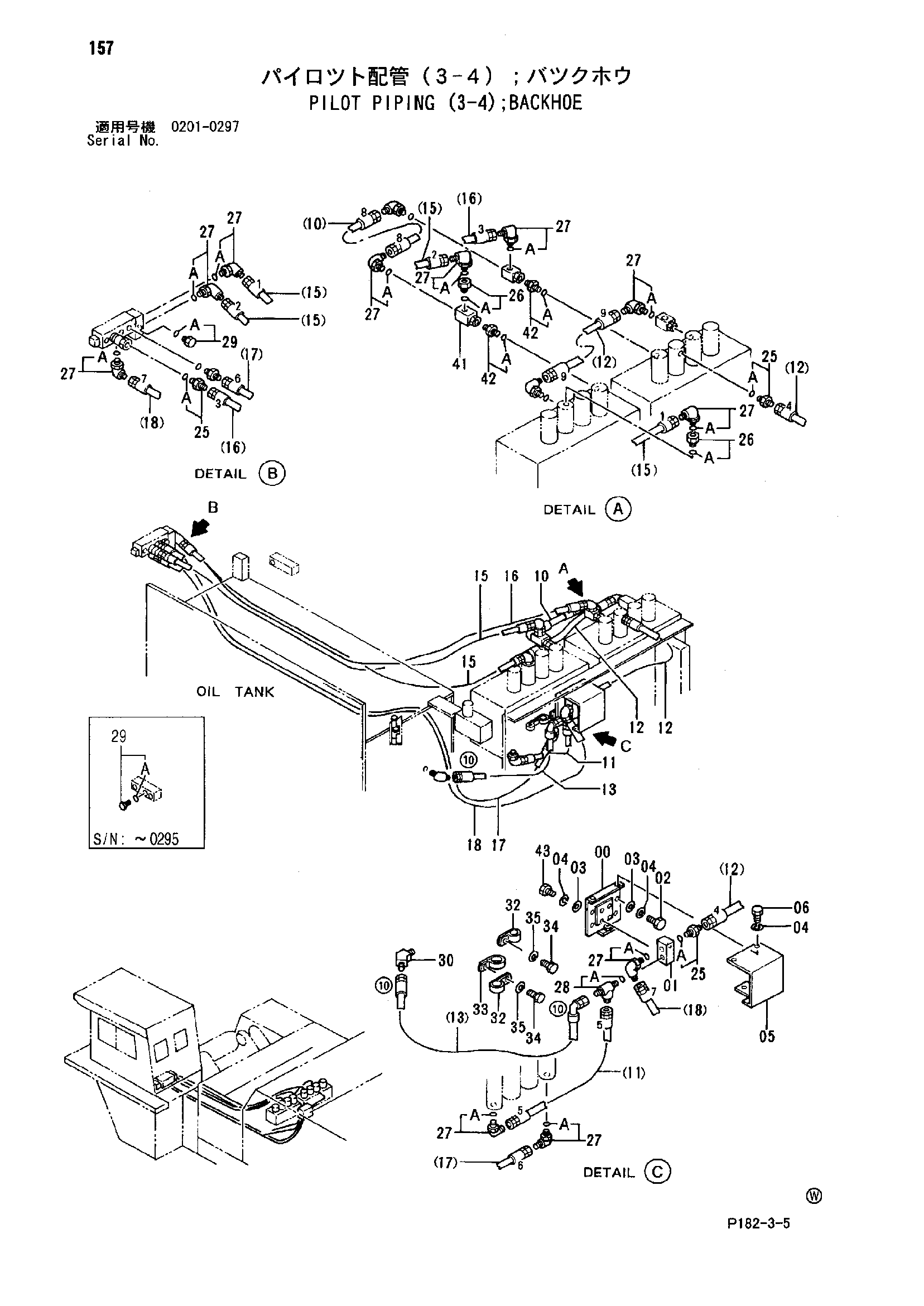

Заводская схема «Пилотные гидролинии (3-4) экскаватор» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8037503 | Кронштейн | 1 |
| 01 | 3040024 | Коллектор | 1 |
| 02 | J901020 | Болт | 4 |
| 03 | A590110 | Плоская шайба | 6 |
| 04 | A590910 | Пружинная шайба | 9 |
| 05 | 3037332 | Крышка | 1 |
| 06 | J901020 | Болт | 3 |
| 10 | 4156460 | Шланг | 1 |
| 11 | 4141394 | Шланг | 1 |
| 12 | 4067524 | Шланг | 2 |
| 13 | 4187393 | Шланг | 1 |
| 15 | 4063117 | Шланг | 2 |
| 16 | 4197720 | Шланг | 1 |
| 17 | 4197776 | Шланг | 1 |
| 18 | 4196282 | Шланг | 1 |
| 25 | 4042031 | Адаптер | 4 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4207291 | Адаптер | 2 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4067761 | Угловой штуцер | 13 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4187558 | Штуцер трубки | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4092534 | Пробка | 2 |
| 29 | 4092534 | Пробка | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 94-1502 | Угловой штуцер | 1 |
| 32 | 4190277 | Зажим | 2 |
| 33 | 4190266 | Зажим | 1 |
| 34 | J901016 | Болт | 2 |
| 35 | A590910 | Пружинная шайба | 2 |
| 41 | 4210947 | Тройник | 2 |
| 42 | 4198472 | Адаптер | 2 |
| 42A | 4509180 | Уплотнительное кольцо | 2 |
| 43 | J901025 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
