Смазка (насос) — HITACHI EX1800

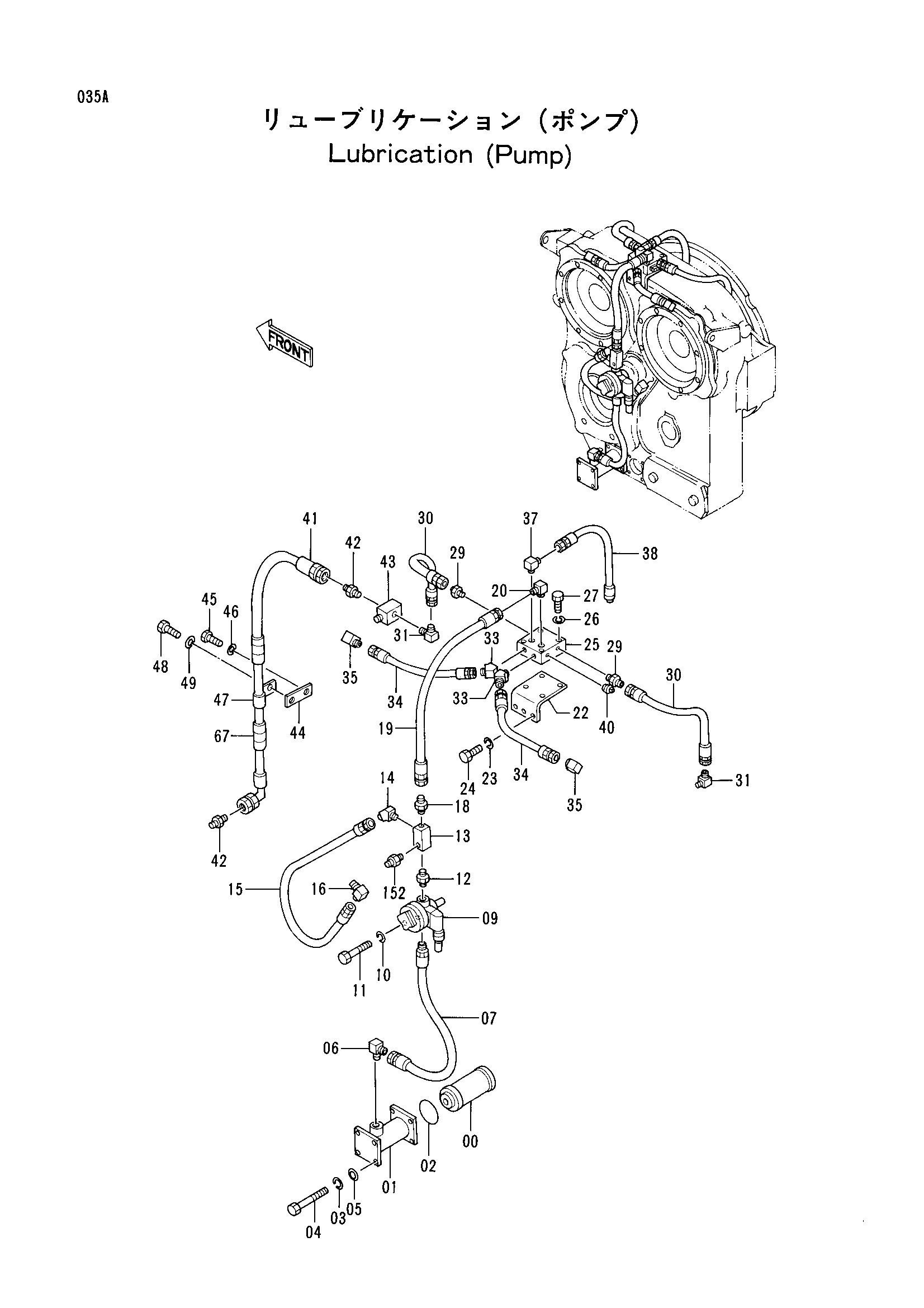

Заводская схема «Смазка (насос)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4083753 | Всасывающий фильтр | 1 |
| 01 | 8038943 | Коллектор | 1 |
| 02 | A810080 | Уплотнительное кольцо | 1 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | J901013 | Болт | 4 |
| 05 | A590110 | Плоская шайба | 4 |
| 06 | 94-1404 | Угловой штуцер | 1 |
| 07 | 4140926 | Шланг | 1 |
| 09 | 4083755 | Насос трокхоид | 1 |
| 10 | A590908 | Пружинная шайба | 2 |
| 11 | J900880 | Болт | 2 |
| 12 | 94-1902 | Адаптер | 1 |
| 13 | 4193959 | Тройник | 1 |
| 14 | 94-1501 | Угловой штуцер | 1 |
| 15 | 4513022 | Шланг | 1 |
| 16 | 94-1401 | Угловой штуцер | 1 |
| 18 | 94-1302 | Адаптер | 1 |
| 19 | 4157967 | Шланг | 1 |
| 20 | 94-1402 | Угловой штуцер | 1 |
| 22 | 4178967 | Кронштейн | 1 |
| 23 | A590912 | Пружинная шайба | 3 |
| 24 | J901230 | Болт | 3 |
| 25 | 3033424 | Коллектор | 1 |
| 26 | A590910 | Пружинная шайба | 4 |
| 27 | J901055 | Болт | 4 |
| 29 | 94-1301 | Адаптер | 2 |
| 30 | 4513022 | Шланг | 2 |
| 31 | 4186268 | Угловой штуцер | 2 |
| 33 | 94-1501 | Угловой штуцер | 2 |
| 34 | 4178022 | Шланг | 2 |
| 35 | 4186268 | Угловой штуцер | 2 |
| 37 | 94-1401 | Угловой штуцер | 1 |
| 38 | 4159612 | Шланг | 1 |
| 40 | 94-2022 | Пробка | 1 |
| 41 | 4262910 | Шланг | 1 |
| 42 | 94-1301 | Адаптер | 2 |
| 43 | 4260358 | Тройник | 1 |
| 44 | 4260359 | Кронштейн | 1 |
| 45 | 4125131 | Болт | 1 |
| 46 | A590916 | Пружинная шайба | 1 |
| 47 | 4190253 | Зажим | 1 |
| 48 | J901016 | Болт | 1 |
| 49 | A590910 | Пружинная шайба | 1 |
| 67 | 4044420 | Защитный кожух | 1 |
| 152 | 4099039 | Выключатель прес.(насос трансмиссия) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
