Пилотные гидролинии (3-1) — HITACHI EX1800

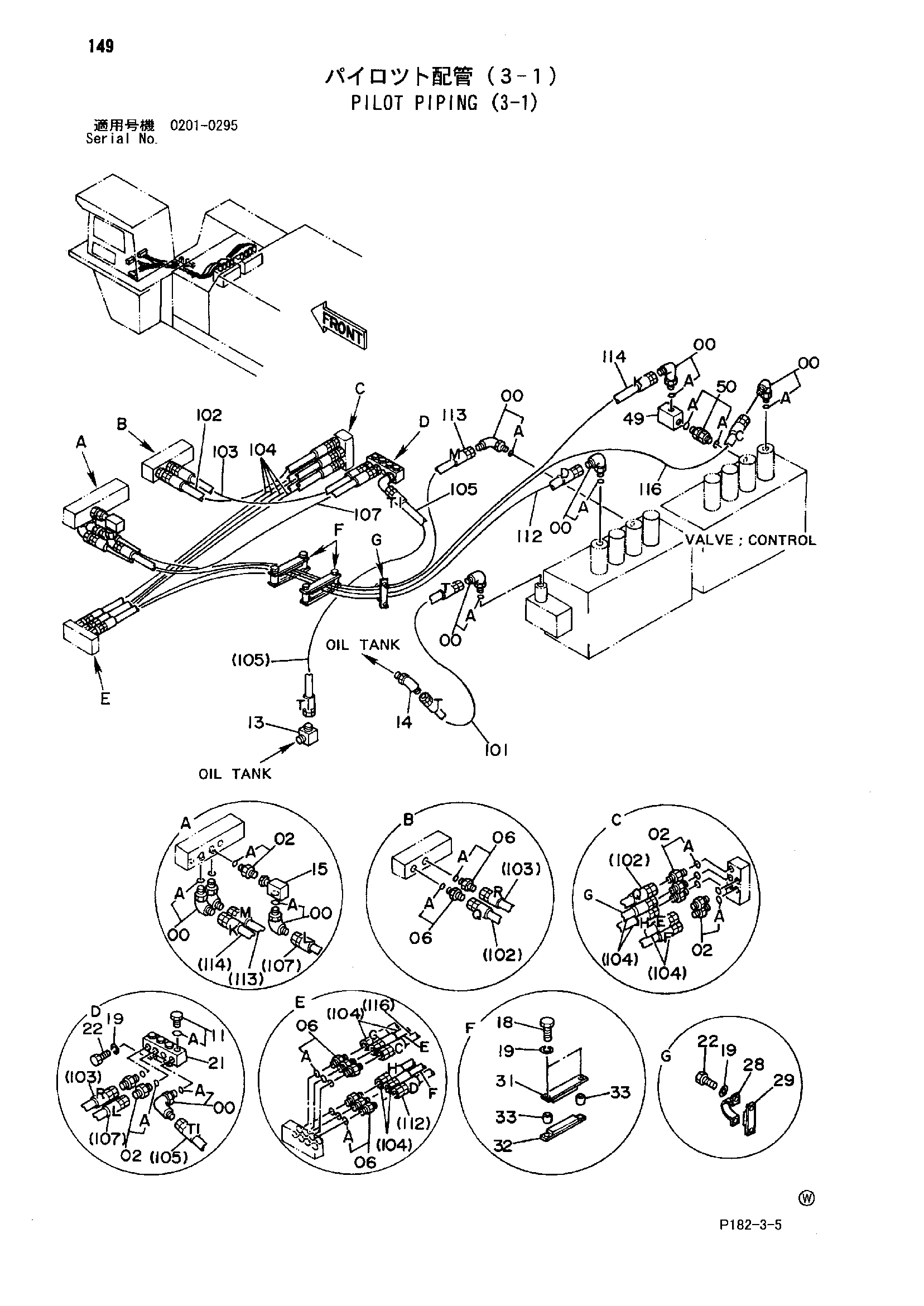

Заводская схема «Пилотные гидролинии (3-1)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4037761 | Угловой штуцер | 9 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4042031 | Адаптер | 8 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4160641 | Адаптер | 8 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4092534 | Пробка | 4 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 94-1402 | Угловой штуцер | 1 |
| 14 | 94-1502 | Угловой штуцер | 1 |
| 15 | 9725283 | Тройник | 1 |
| 18 | J901060 | Болт | 4 |
| 19 | A590910 | Пружинная шайба | 8 |
| 21 | 8038016 | Блок | 1 |
| 22 | J901025 | Болт | 4 |
| 28 | 4089557 | Хомут | 1 |
| 29 | 4187112 | Хомут | 1 |
| 31 | 4187113 | Хомут | 2 |
| 32 | 4187114 | Хомут | 2 |
| 33 | 4187115 | Проставка | 4 |
| 49 | 4210947 | Тройник | 1 |
| 50 | 4198472 | Адаптер | 1 |
| 50A | 4509180 | Уплотнительное кольцо | 1 |
| 101 | 4055214 | Шланг | 1 |
| 102 | 4071341 | Шланг | 1 |
| 103 | 4158051 | Шланг | 1 |
| 104 | 4151419 | Шланг | 4 |
| 105 | 4116047 | Шланг | 1 |
| 107 | 4158053 | Шланг | 1 |
| 112 | 4197771 | Шланг | 1 |
| 113 | 4118275 | Шланг | 1 |
| 114 | 4200489 | Шланг | 1 |
| 116 | 4197774 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
