Гидробак — HITACHI EX1800

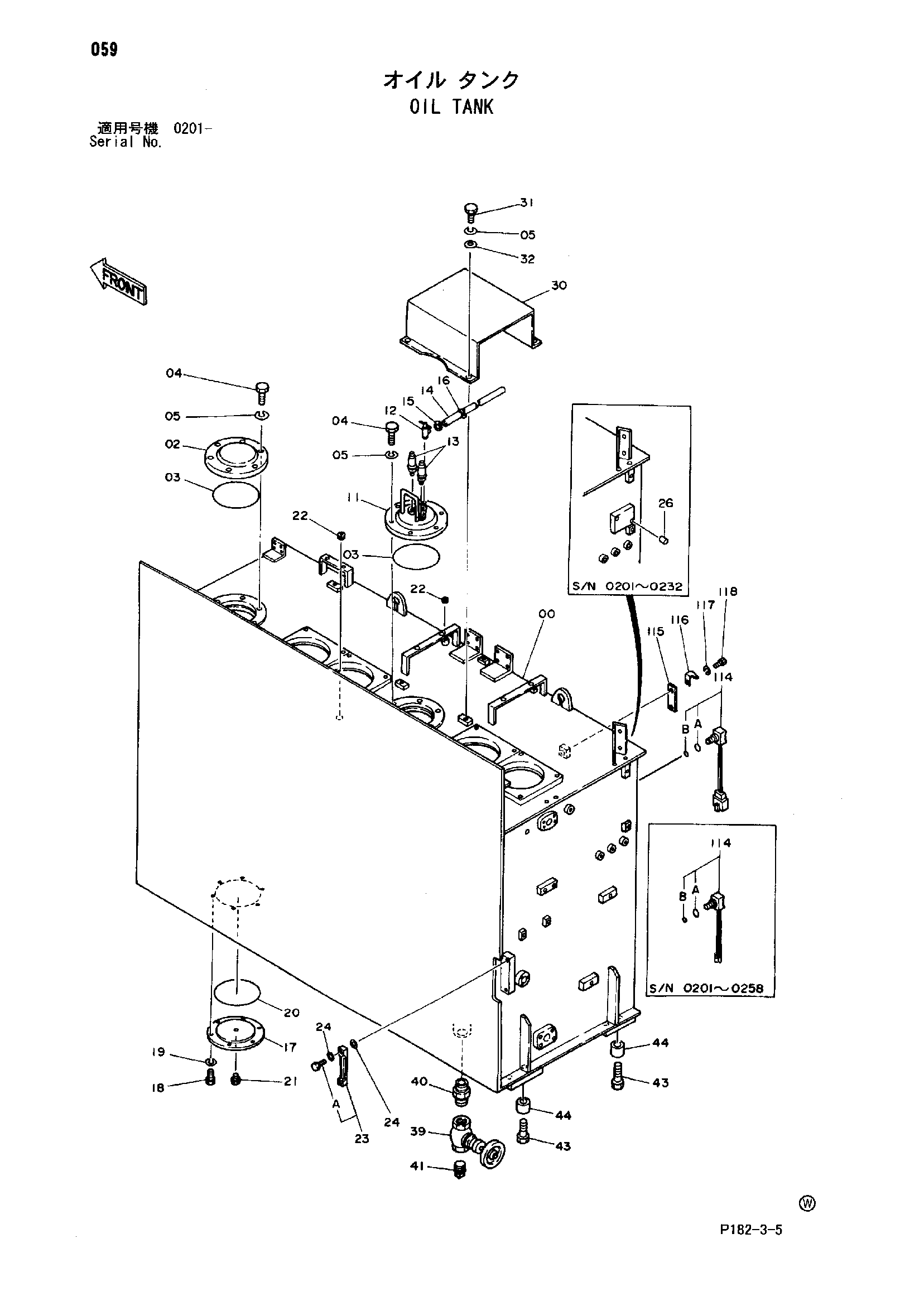

Заводская схема «Гидробак» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5002164 | Гидробак | 1 |
| 02 | 8023981 замена: 8061991 | Крышка | 1 |
| 02 | 8061991 | Крышка | 1 |
| 03 | A810160 | Уплотнительное кольцо | 2 |
| 04 | M111020 | Болт | 12 |
| 05 | A590910 | Пружинная шайба | 16 |
| 11 | 8035143 замена: 8061996 | Крышка | 1 |
| 11 | 8061996 | Крышка | 1 |
| 12 | 4094354 | Кран | 1 |
| 13 | 4175286 | Клапан защитный | 2 |
| 14 | 4121274 | Виниловый шланг | 1 |
| 15 | 4508575 | Хомут шланга | 1 |
| 16 | 4055311 | Ленточный зажим | 1 |
| 17 | 4056216 | Крышка | 1 |
| 18 | J901025 | Болт | 6 |
| 19 | A590910 | Пружинная шайба | 6 |
| 20 | A810165 | Уплотнительное кольцо | 1 |
| 21 | 447483 | Пробка | 1 |
| 22 | 94-2012 | Пробка | 2 |
| 23 | 8016441 | Указатель уровня | 1 |
| 23A | 4100967 | Болт | 2 |
| 24 | 449558 | Уплотнительная шайба | 4 |
| 26 | 494465 | Колпачок | 2 |
| 30 | 3039964 | Защитный кожух | 1 |
| 31 | J901020 | Болт | 4 |
| 32 | A590110 | Плоская шайба | 4 |
| 39 | 4049927 | Клапан | 1 |
| 40 | J70714 | Адаптер | 1 |
| 41 | J75214 | Пробка | 1 |
| 43 | J932495 | Болт | 8 |
| 44 | 4088183 | Проставка | 8 |
| 114 | 4253136 | Датчик давления | 1 |
| 114 | 4298236 | Выключатель прес | 1 |
| 114A | 4506418 | Уплотнительное кольцо | 1 |
| 114B | 4138938 | Уплотнительное кольцо | 1 |
| 115 | 4336857 | Кронштейн | 1 |
| 116 | 4257159 | Кронштейн | 1 |
| 117 | A590910 | Пружинная шайба | 1 |
| 118 | J901016 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
