Рукоять 4.0M в сборе — HITACHI EX1800

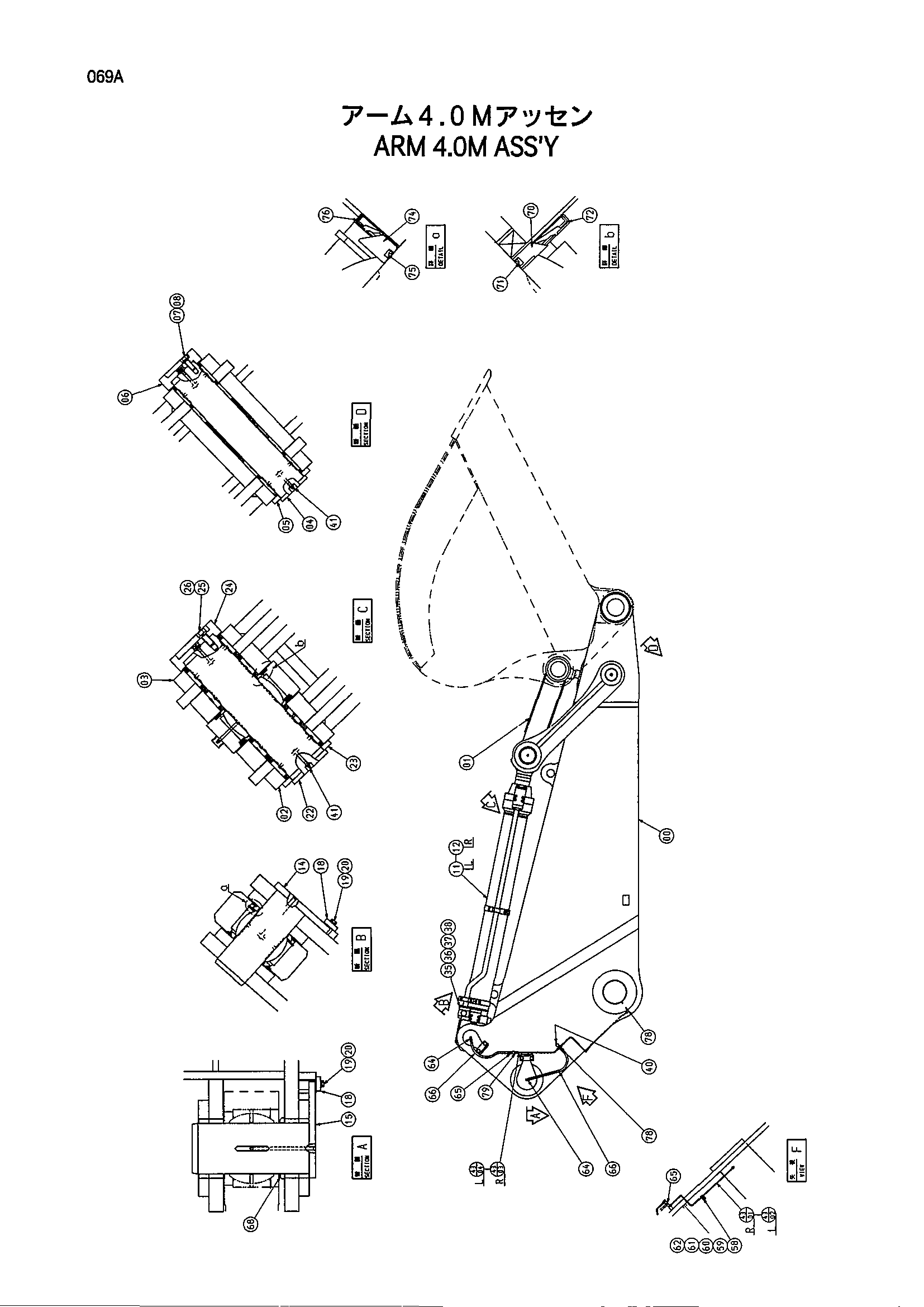

Заводская схема «Рукоять 4.0M в сборе» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9157481	Рукоять	1
01	9162446	Тяга A	2
02	9072172	Тяга B	2
03	9072173	Тяга B	2
04	3037450	Палец	2
05	4040930	Шайба	2
06	3015951	Ограничитель	2
07	J901645	Болт	12
08	A590916	Пружинная шайба	12
11	4380015	Гидроцилиндр ковша	1
12	4380016	Гидроцилиндр ковша	1
14	8037617	Палец	2
15	8037619	Палец	2
18	4179432	Пластина	4
19	J912045	Болт	8
20	A590920	Пружинная шайба	8
22	3037451	Палец	2
23	4136625	Проставка	2
24	4136627	Ограничитель	2
25	J912050	Болт	8
26	A590920	Пружинная шайба	8
35	4146847	Болт с внутренним шестигранником	16
36	4100933	Крышка	4
37	4510169	Уплотнительное кольцо	4
38	4075854	Разъёмный фланец	8
40	94-2022	Пробка	6
41	J75481	Пресс-маслёнка	12
43	9104433	Трубка в сборе	1
58	A590912	Пружинная шайба	2
59	4264321	Хомут	2
60	4261215	Резиновая прокладка	4
61	J901230	Болт	2
62	4271439	Проставка	2
64	4147586	Угловой штуцер	4
65	4147585	Адаптер	4
66	4279696	Шланг	4
68	4259869	Проставка	2
70	4259862	Шайба	4
71	4188100	Пылезащитное уплотнение	4
72	4259865	Пылезащитное уплотнение	4
74	4259863	Шайба	4
75	4123879	Пылезащитное уплотнение	4
76	4259866	Пылезащитное уплотнение	4
78	4147587	Угловой штуцер	6
79	4122125	Адаптер	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
