Электрооборудование (2-2) — HITACHI EX1800

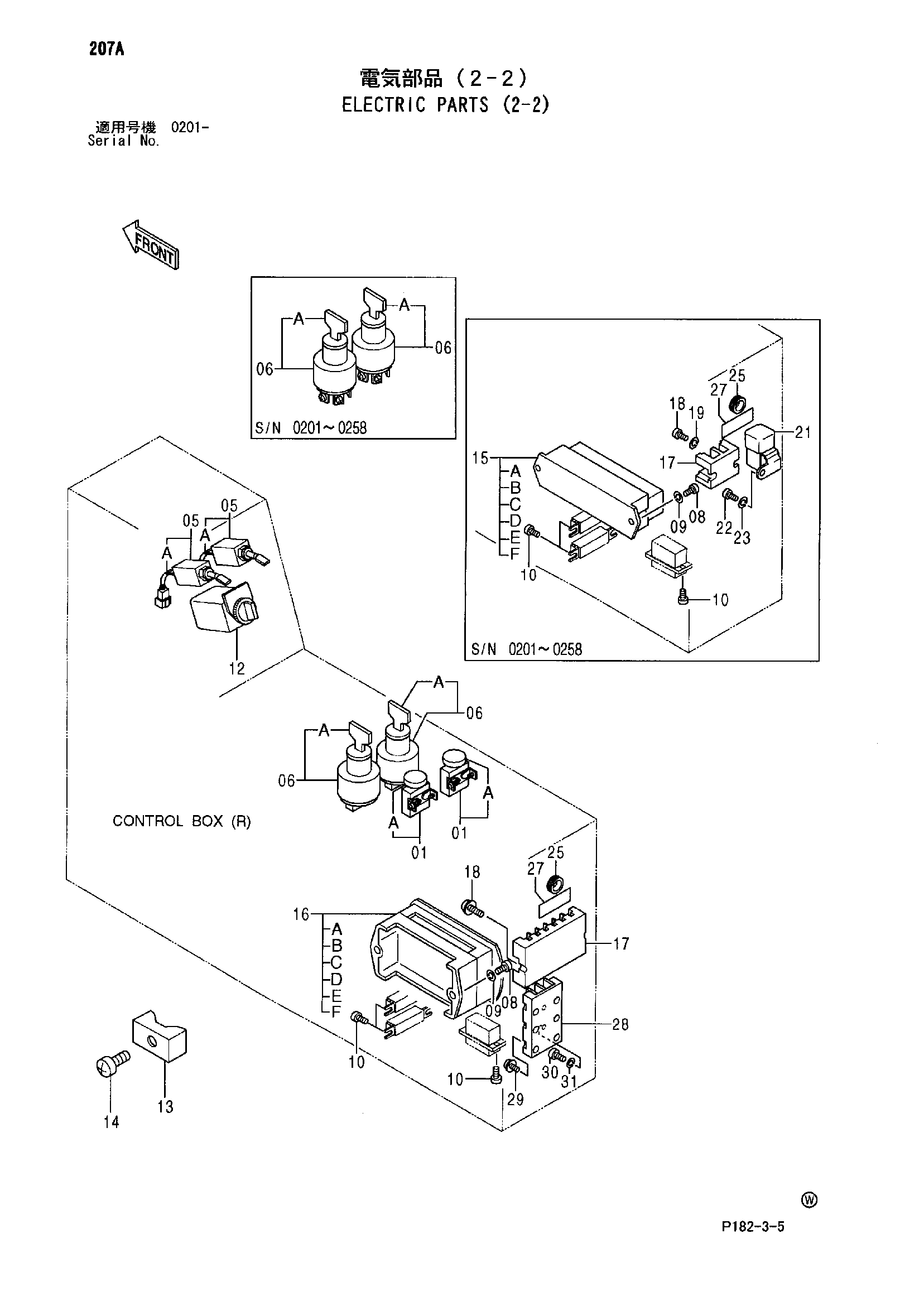

Заводская схема «Электрооборудование (2-2)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4086690 | Комплект (етхер выключатель) | 2 |
| 01A | 4339286 | Выключатель пусхбут. | 1 |
| 05 | 4253412 | Выключатель тумблер | 2 |
| 05A | 4363579 | Жгут проводов | 1 |
| 08 | M430620 | Винт | 2 |
| 09 | A590906 | Пружинная шайба | 2 |
| 10 | M430410 | Винт | 6 |
| 12 | 4261585 | Выключатель | 1 |
| 13 | 4196829 | Направляющая лента | 14 |
| 14 | M430610 | Винт | 14 |
| 15 | 4275053 | Короб предохранитель | 1 |
| 15A | 4195593 | Предохранитель (5A) | 2 |
| 15B | 4195594 | Предохранитель (10A) | 3 |
| 15C | 4195595 | Предохранитель (15A) | 4 |
| 15D | 4195596 | Предохранитель (20A) | 2 |
| 15E | 4195597 | Предохранитель (30A) | 4 |
| 15F | 4339287 | Крышка | 1 |
| 16 | 1019422 | Жгут проводов | 1 |
| 16A | 4195593 | Предохранитель (5A) | 4 |
| 16B | 4195594 | Предохранитель (10A) | 3 |
| 16C | 4195595 | Предохранитель (15A) | 5 |
| 16D | 4195596 | Предохранитель (20A) | 2 |
| 16E | 4195597 | Предохранитель (30A) | 5 |
| 16F | 4247107 | Предохранитель (3A) | 1 |
| 17 | 4286758 | Клемма | 1 |
| 17 | 4294075 | Клемма | 1 |
| 18 | M430410 | Винт | 2 |
| 18 | J450410 | Винт с шайбой | 2 |
| 19 | A590904 | Пружинная шайба | 2 |
| 21 | 4286176 | Короб предохранитель | 1 |
| 22 | M430510 | Винт | 1 |
| 23 | A590905 | Пружинная шайба | 1 |
| 25 | 4133363 | Резиновая втулка | 1 |
| 27 | 4286759 | Информационная табличка | 1 |
| 27 | 4336293 | Информационная табличка | 1 |
| 28 | 4335886 | Преобразователь | 1 |
| 29 | J450325 | Винт с шайбой | 6 |
| 30 | M430406 | Винт | 4 |
| 31 | A590904 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
