Электрооборудование (1-1) — HITACHI EX1800

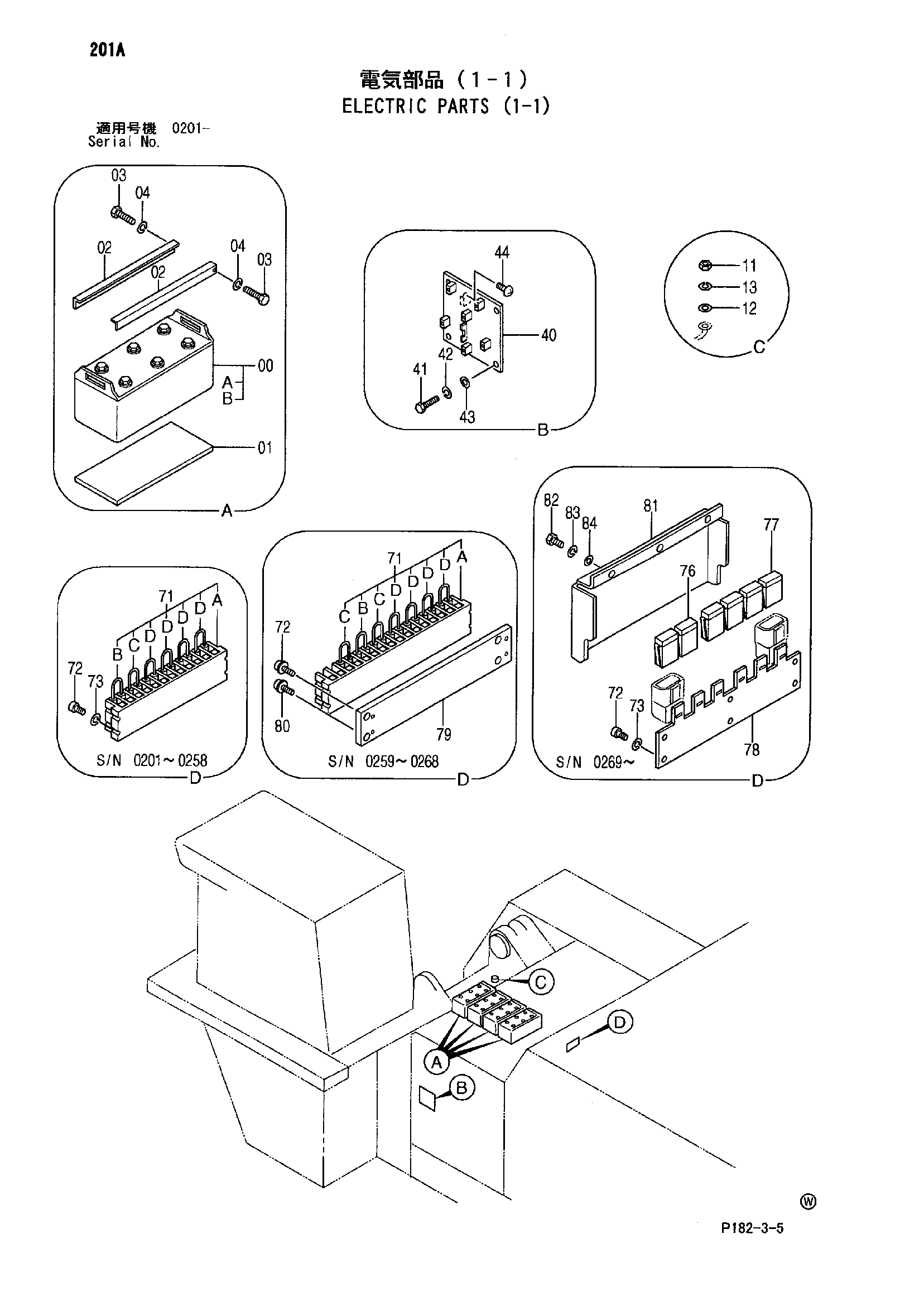

Заводская схема «Электрооборудование (1-1)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4237922 | Аккумулятор | 4 |
| 00 | 4318630 | Аккумулятор | 4 |
| 00A | 4354944 замена: 4323691 | Клемма (+) | 1 |
| 00A | 4323691 | Клемма (+) | 1 |
| 00B | 4354942 замена: 4323690 | Клемма (-) | 1 |
| 00B | 4323690 | Клемма (-) | 1 |
| 01 | 4155248 | Воод | 4 |
| 02 | 4060592 | Держатель | 8 |
| 03 | 4060593 | Болт | 16 |
| 04 | A590106 | Плоская шайба | 16 |
| 11 | J950010 | Гайка (масса) | 1 |
| 12 | A590110 | Плоская шайба | 1 |
| 13 | A590910 | Пружинная шайба | 1 |
| 40 | 8041072 | Пластина | 1 |
| 41 | J901020 | Болт | 4 |
| 42 | A590910 | Пружинная шайба | 4 |
| 43 | A590110 | Плоская шайба | 4 |
| 44 | M430410 | Винт | 2 |
| 71 | 4292209 | Клемма в сборе | 1 |
| 71 | 4294074 | Клемма в сборе | 1 |
| 71A | 4286032 | Клемма | 1 |
| 71A | 4294073 | Клемма | 1 |
| 71B | 4285975 | Фусибле-линк | 1 |
| 71C | 4223438 | Фусибле-линк | 1 |
| 71C | 4223438 | Фусибле-линк | 2 |
| 71D | 4223437 | Фусибле-линк | 4 |
| 72 | M430420 | Винт | 4 |
| 72 | J450420 | Винт с шайбой | 4 |
| 72 | M430410 | Винт | 6 |
| 73 | A590904 | Пружинная шайба | 4 |
| 73 | A590904 | Пружинная шайба | 6 |
| 76 | 4315323 | Фусибле-линк | 2 |
| 77 | 4315324 | Фусибле-линк | 4 |
| 78 | 3069887 | Кронштейн | 1 |
| 79 | 4303127 | Седло винта | 1 |
| 80 | J450412 | Винт с шайбой | 4 |
| 81 | 3071328 | Крышка | 1 |
| 82 | J900816 | Болт | 3 |
| 83 | A590908 | Пружинная шайба | 3 |
| 84 | A590108 | Плоская шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
