Гидроцилиндр рукояти (рукоять 5.5M)<экскаватор> — HITACHI EX1800

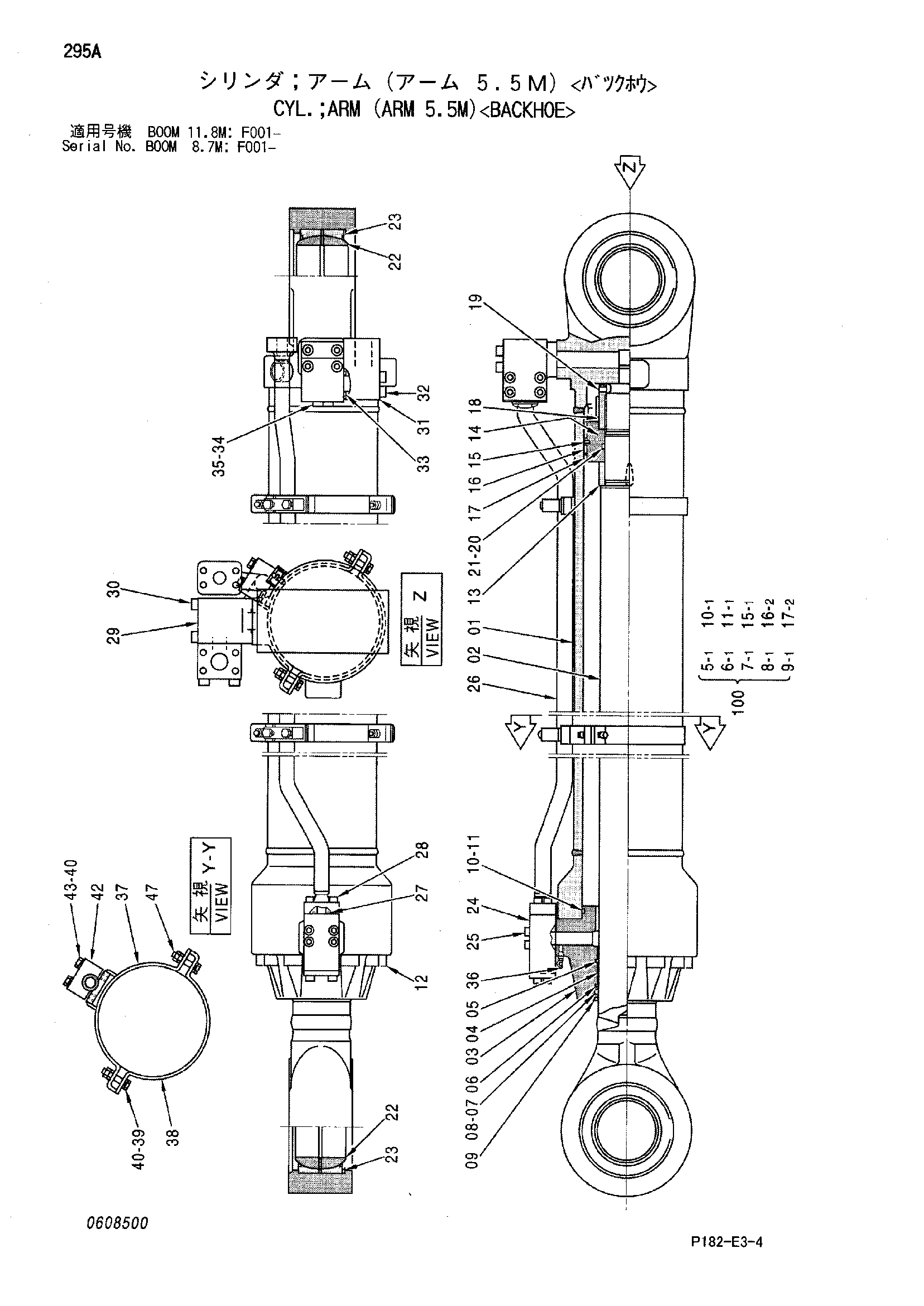

Заводская схема «Гидроцилиндр рукояти (рукоять 5.5M)<экскаватор>» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4337270	Гидроцилиндр рукояти	1
01	0454801	Труба гидроцилиндра	1
02	0608501	Шток поршня	1
03	0608502	Головка гидроцилиндра	1
04	0336604	Втулка	1
05	0161002	Стопорное кольцо	1
06	0336605	Уплотнительное кольцо	1
07	0257507	U-образная манжета	1
08	0257527	Опорное кольцо	1
09	0257509	Грязесъёмное кольцо	1
10	4123507	Уплотнительное кольцо	1
11	0454804	Опорное кольцо	1
12	0317711	Болт с внутренним шестигранником	11
13	0339705	Амортизирующий подшипник	1
14	0454805	Поршень	1
15	0454806	Уплотнительное кольцо	1
16	0454807	Кольцо	2
17	0454808	Кольцо	2
18	0339708	Гайка	1
19	0339709	Установочный винт	1
20	0339710	Уплотнительное кольцо	1
21	0339711	Опорное кольцо	2
22	0336306	Подшипник. спхерикал	2
23	0336307	Стопорное кольцо	2
24	0411103	Клапан замедленного возврата	1
25	M341600	Болт с внутренним шестигранником	4
26	0454809	Трубка	1
27	4123444	Уплотнительное кольцо	1
28	4104495	Болт с внутренним шестигранником	4
29	0454810	Соединение	1
30	0454811	Болт с внутренним шестигранником	4
31	0454812	Соединение	1
32	0317223	Болт с внутренним шестигранником	4
33	0317224	Уплотнительное кольцо	2
34	0317227	Пробка	1
35	0317230	Уплотнительное кольцо	1
36	0237418	Воздушный клапан	2
37	0454813	Лента	2
38	0454814	Лента	2
39	0259111	Болт	4
40	0415504	Пружинная шайба	8
41	0454815	Гайка	4
42	0242729	Держатель	2
43	0454816	Болт	4
100	4306060	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
