Кабина группа (высокая кабина) — HITACHI EX1800

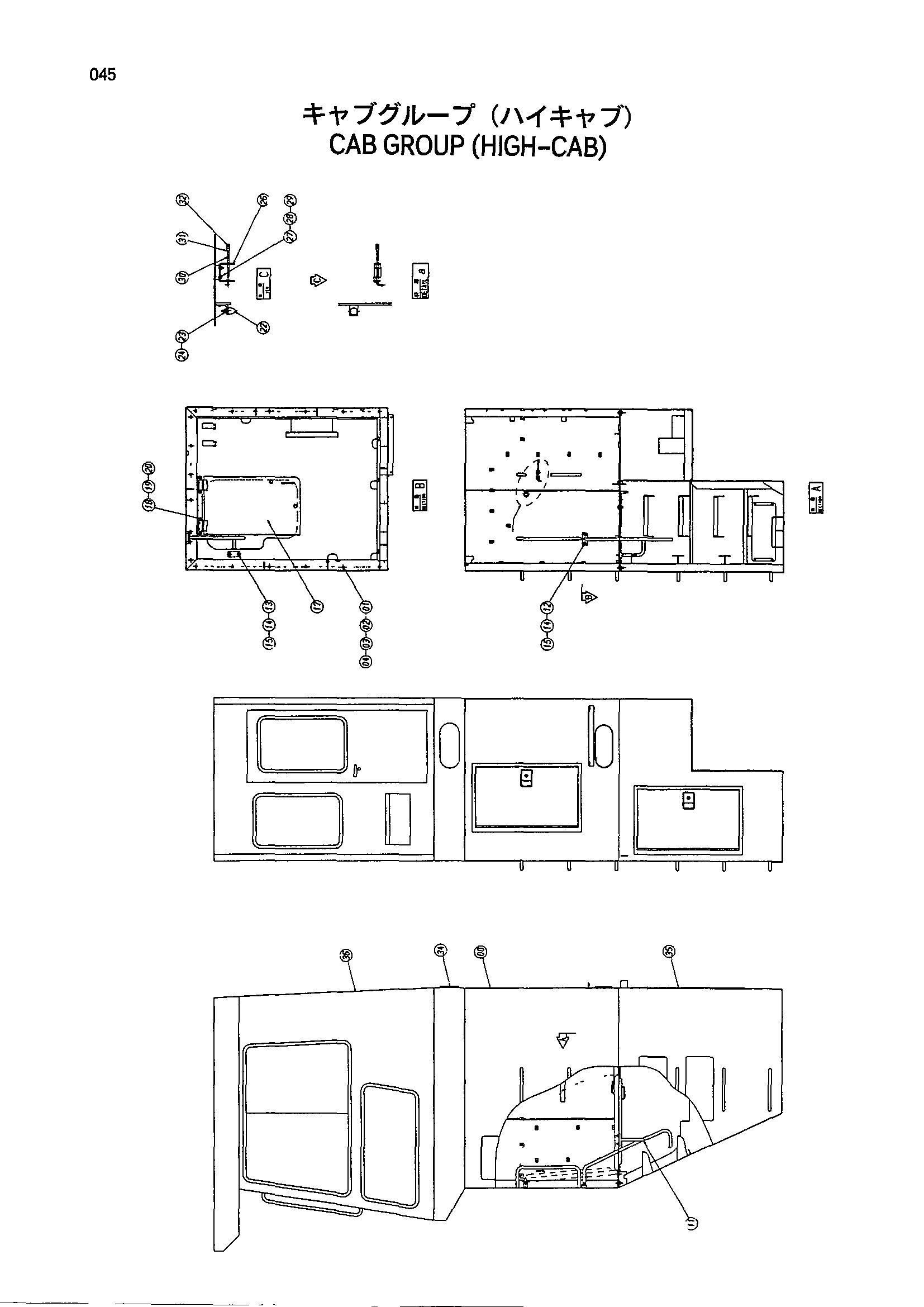

Заводская схема «Кабина группа (высокая кабина)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5003544 | Проставка | 1 |
| 01 | J901250 | Болт | 24 |
| 02 | 4086891 | Шайба | 48 |
| 03 | A590912 | Пружинная шайба | 24 |
| 04 | J950012 | Гайка | 24 |
| 11 | 7025504 | Поручень | 1 |
| 12 | J901235 | Болт | 2 |
| 13 | J901230 | Болт | 2 |
| 14 | A590112 | Плоская шайба | 4 |
| 15 | A590912 | Пружинная шайба | 4 |
| 17 | 7025659 | Крышка | 1 |
| 18 | J901025 | Болт | 4 |
| 19 | A590910 | Пружинная шайба | 4 |
| 20 | J950010 | Гайка | 4 |
| 22 | 487195 | Ограничитель | 1 |
| 23 | J952010 | Гайка | 1 |
| 24 | A590910 | Пружинная шайба | 1 |
| 26 | 3057788 | Кронштейн | 1 |
| 27 | J900822 | Болт | 2 |
| 28 | A590108 | Плоская шайба | 2 |
| 29 | A590908 | Пружинная шайба | 2 |
| 30 | 4293965 | Шток | 1 |
| 31 | A590106 | Плоская шайба | 1 |
| 32 | 4216879 | Рукоятка | 1 |
| 34 | 4302267 | Платформа | 1 |
| 35 | 9744280 | Платформа | 1 |
| 36 | 4379925 | Кабина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
