Кондиционер группа (3) — HITACHI EX1800

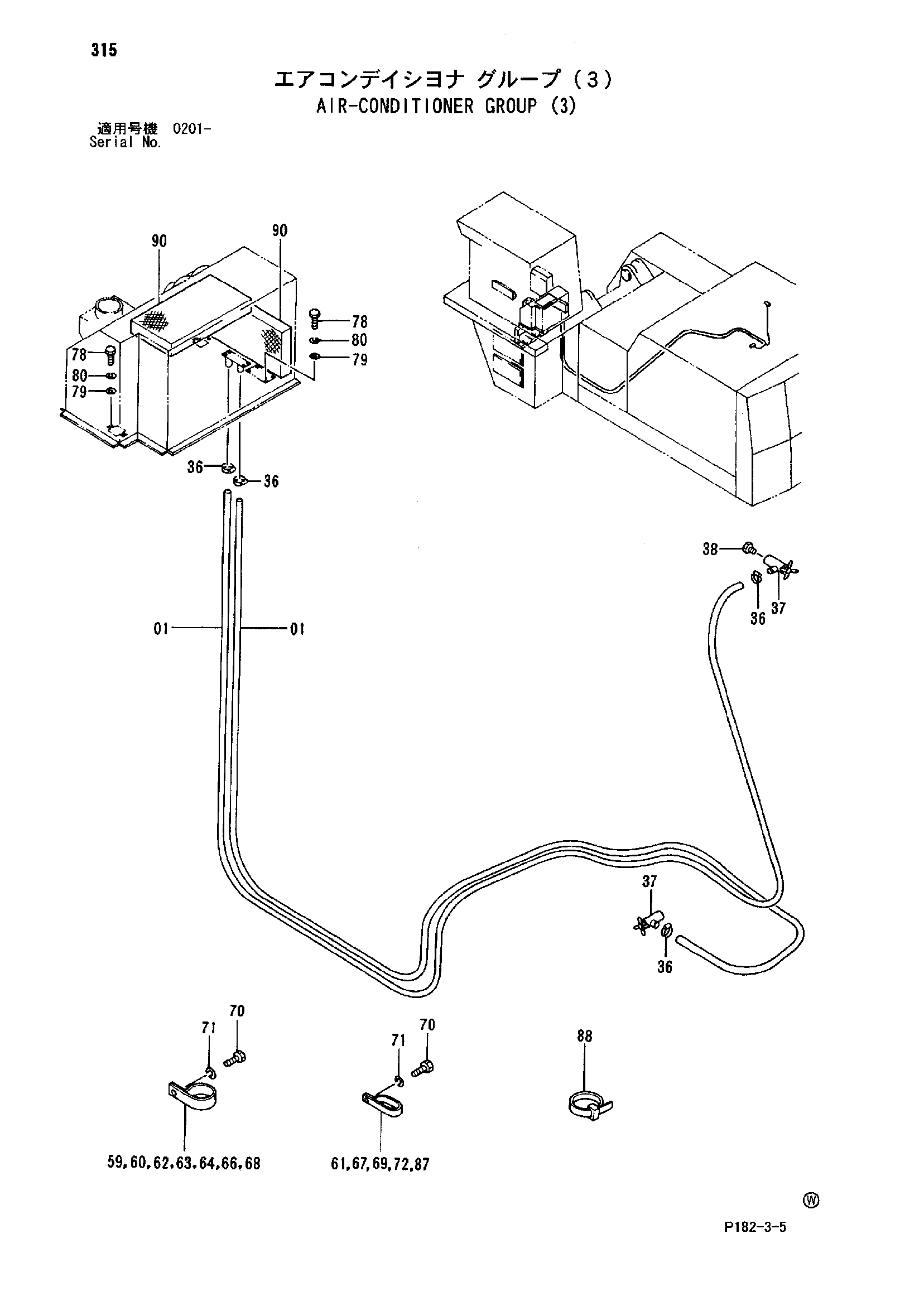

Заводская схема «Кондиционер группа (3)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4185997 | Резиновый шланг | 2 |
| 36 | 4507228 | Хомут шланга | 4 |
| 37 | 4507979 | Клапан | 2 |
| 38 | 4087902 замена: 4295141 | Адаптер | 1 |
| 38 | 4295141 | Адаптер | 1 |
| 59 | 4190291 | Зажим (40X1) | 7 |
| 60 | 4190264 | Зажим (35X1) | 11 |
| 61 | 4190266 | Зажим (22X2) | 12 |
| 61 | 4190266 | Зажим (22X2) | 10 |
| 62 | 4190263 | Зажим (25X1) | 2 |
| 62 | 4190263 | Зажим (25X1) | 7 |
| 63 | 4190253 | Зажим (16X1) | 3 |
| 64 | 4190265 | Зажим (50X1) | 14 |
| 64 | 4190265 | Зажим (50X1) | 7 |
| 64 | 4190265 | Зажим (50X1) | 9 |
| 66 | 4193816 | Зажим (60X1) | 5 |
| 66 | 4193816 | Зажим (60X1) | 4 |
| 67 | 4192034 | Зажим (25X2) | 6 |
| 67 | 4192034 | Зажим (25X2) | 1 |
| 68 | 4190264 | Зажим (35X1) | 1 |
| 69 | 4190292 | Зажим (14X2) | 1 |
| 70 | J901016 | Болт | 30 |
| 71 | A590910 | Пружинная шайба | 30 |
| 72 | 4190282 | Зажим (18X2) | 1 |
| 78 | J900614 | Болт | 12 |
| 79 | A590106 | Плоская шайба | 12 |
| 80 | A590906 | Пружинная шайба | 12 |
| 87 | 4193848 | Зажим (45X1) | 1 |
| 88 | 4055312 | Ленточный зажим | 50 |
| 90 | 4206637 | Фильтр воздушный | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
