Передний трубопроводы (STD. стрела) — HITACHI EX1800

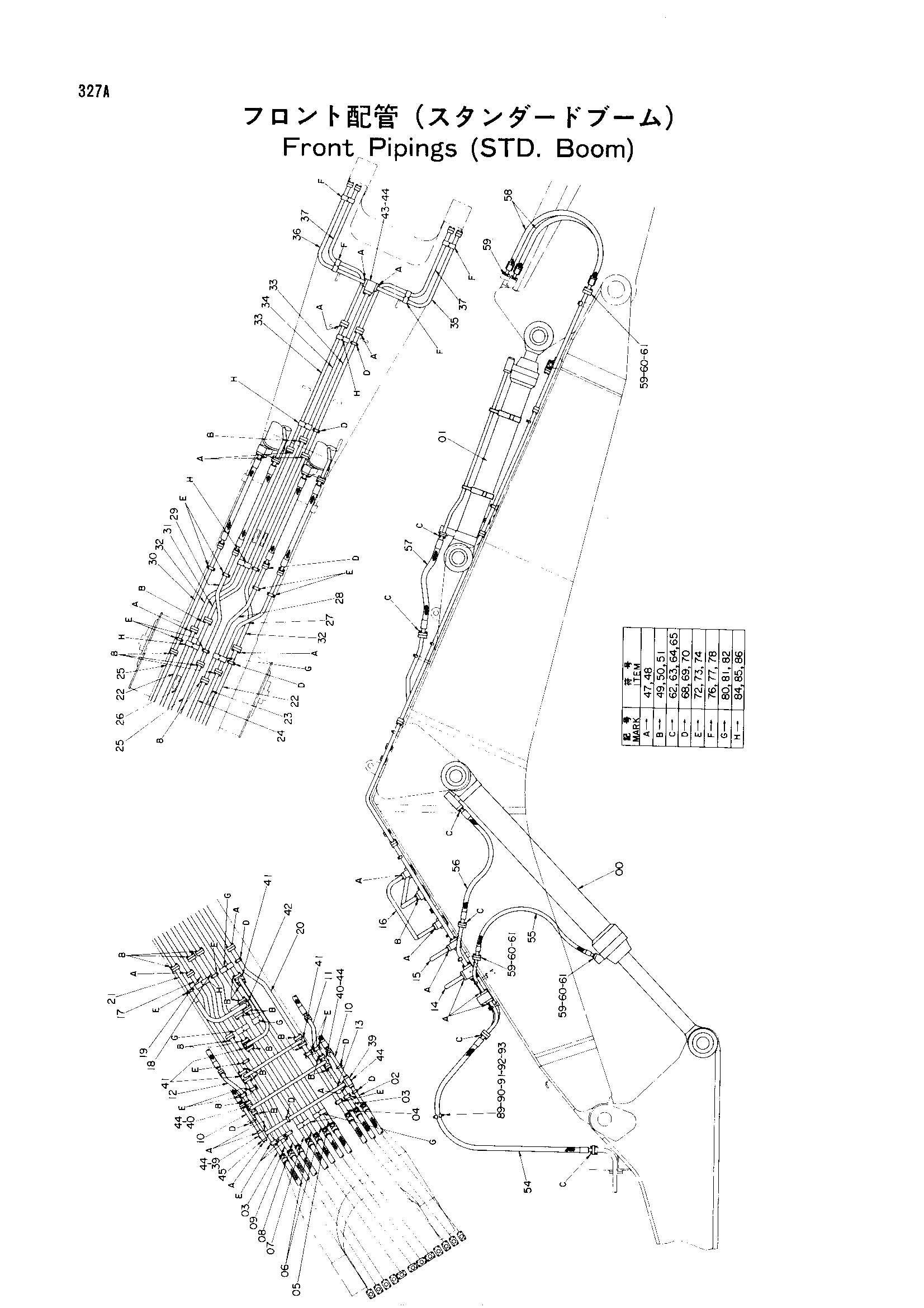

Заводская схема «Передний трубопроводы (STD. стрела)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4179436	Гидроцилиндр стрелы	2
00	4179436 замена: 4282905	Гидроцилиндр стрелы	2
00	4282905 замена: 4179436	Гидроцилиндр стрелы	2
01	4199292 замена: 4284470	Гидроцилиндр рукояти	2
01	4284470	Гидроцилиндр рукояти	2
02	8037864	Трубка	1
03	8037859	Трубка	2
04	8037863	Трубка	1
05	8044165	Трубка	1
06	8037862	Трубка	2
07	8044166	Трубка	1
08	8038847	Трубка	1
09	8044312	Трубка	1
10	8044167	Трубка	2
11	8044179	Трубка	1
12	8044296	Трубка	1
13	8037865	Трубка	1
14	8037867	Трубка	1
15	8044168	Трубка	1
16	8044169	Трубка	1
17	8044171	Трубка	1
18	8044172	Трубка	1
19	8044173	Трубка	1
20	8044174	Трубка	1
21	8044170	Трубка	1
22	8044180	Трубка	2
23	8044175	Трубка	1
24	8044176	Трубка	1
25	8044177	Трубка	2
26	8044178	Трубка	1
27	8044182	Трубка	1
28	8044181	Трубка	1
29	8044183	Трубка	1
30	8044184	Трубка	1
31	8044185	Трубка	1
32	8044186	Трубка	2
33	8044187	Трубка	2
34	8044188	Трубка	1
35	8044189	Трубка	1
36	8044190	Трубка	1
37	8044191	Трубка	2
39	4199195	Коллектор	2
40	3037678	Блок	2
41	3039210	Блок	4
42	4199321	Коллектор	1
43	3033046	Блок	1
44	4093624	Пробка	5
45	4091297	Крышка	1
47	4510169	Уплотнительное кольцо	22
48	M341650	Болт с внутренним шестигранником	88
49	4510170	Уплотнительное кольцо	27
50	J912070	Болт	108
51	A590920	Пружинная шайба	108
54	4197749 замена: 4295866	Шланг	10
54	4295866 замена: 4325451	Шланг	10
54	4325451	Шланг	10
55	4180360	Шланг	2
56	4190297 замена: 4325452	Шланг	2
56	4325452	Шланг	2
57	4235296 замена: 4325453	Шланг	4
57	4325453	Шланг	4
58	4197770	Шланг	4
59	4510169	Уплотнительное кольцо	12
60	4075854	Разъёмный фланец	16
61	M341650	Болт с внутренним шестигранником	32
62	4510170	Уплотнительное кольцо	32
63	4169565	Разъёмный фланец	64
64	J912070	Болт	128
65	A590920	Пружинная шайба	128
68	4118861	Хомут трубки	9
69	J901280	Болт	18
70	A590912	Пружинная шайба	18
72	4179431	Хомут трубки	18
73	J901400	Болт	36
74	A590914	Пружинная шайба	36
76	4179428	Хомут трубки	4
77	J901480	Болт	8
78	A590914	Пружинная шайба	8
80	4179429	Хомут трубки	6
81	J901600	Болт	12
82	A590916	Пружинная шайба	12
84	4216191	Хомут трубки	5
85	J901600	Болт	10
86	A590916	Пружинная шайба	10
89	3039328	Хомут	2
90	J901214	Болт	5
91	J950012	Гайка	10
92	A590112	Плоская шайба	10
93	4201092	Втулка	10
