Лубрикатор насос — HITACHI EX1800

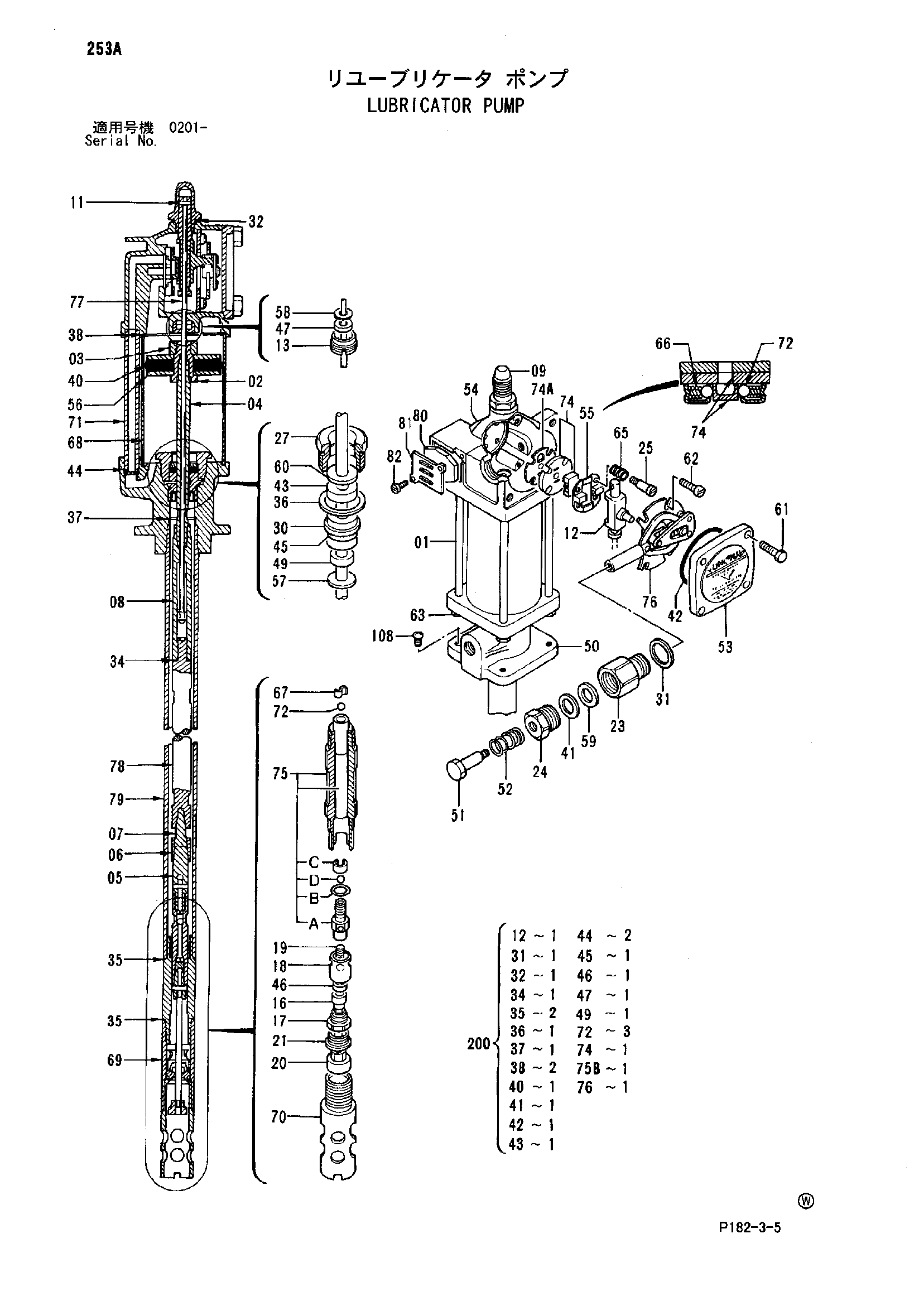

Заводская схема «Лубрикатор насос» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-82 | 4275051 | Насос | 1 |
| 01 | 4299509 | Болт | 4 |
| 02 | 4299510 | Болт | 1 |
| 03 | 4299511 | Гайка | 1 |
| 04 | 4299512 | Шток | 1 |
| 05 | 4299513 | Адаптер | 1 |
| 06 | 4299514 | Гайка | 1 |
| 07 | 4299515 | Болт шпилька | 1 |
| 08 | 4299516 | Соединение | 1 |
| 09 | 4299517 | Пробка | 1 |
| 11 | 4299519 | Палец | 1 |
| 12 | 4300625 | Башмак | 1 |
| 13 | 4299521 | Гайка | 1 |
| 16 | 4299522 | Шайба | 1 |
| 17 | 4299523 | Корпус | 1 |
| 18 | 4299524 | Ограничитель | 1 |
| 19 | 4299525 | Шток | 1 |
| 20 | 4299526 | Плунжер | 1 |
| 21 | 4299527 | Сиденье обратный | 1 |
| 23 | 4299528 | Адаптер | 1 |
| 24 | 4299529 | Пробка | 1 |
| 25 | 4300626 | Винт | 4 |
| 27 | 4299532 | Гайка | 1 |
| 30 | 4299535 | Проставка | 1 |
| 31 | 4299536 | Прокладка | 1 |
| 32 | 4299537 | Прокладка | 1 |
| 34 | 4299538 | Прокладка | 1 |
| 35 | 4299539 | Прокладка | 2 |
| 36 | 4299540 | Прокладка | 1 |
| 37 | 4299541 | Прокладка | 1 |
| 38 | 4299542 | Прокладка | 2 |
| 40 | 4299544 | Манжета | 1 |
| 41 | 4299545 | Манжета | 1 |
| 42 | 4299546 | Прокладка | 1 |
| 43 | 4299547 | Манжета | 1 |
| 44 | 4299548 | Уплотнительное кольцо | 2 |
| 45 | 4299549 | Уплотнительное кольцо | 1 |
| 46 | 4299550 | Манжета | 1 |
| 47 | 4300627 | Манжета | 1 |
| 49 | 4318605 | Манжета | 1 |
| 50 | 4299554 | Корпус | 1 |
| 51 | 4299555 | Фиксатор | 1 |
| 52 | 4299556 | Пружина | 1 |
| 53 | 4300628 | Крышка | 1 |
| 54 | 4300629 | Корпус | 1 |
| 55 | 4299559 | Направляющая | 1 |
| 56 | 4299560 | Поршень | 2 |
| 57 | 4299561 | Шайба | 1 |
| 58 | 4300630 | Шайба | 1 |
| 59 | 4299563 | Шайба | 1 |
| 60 | 4299564 | Шайба | 1 |
| 61 | 4300631 | Болт | 4 |
| 62 | 4300632 | Винт | 4 |
| 63 | 4299567 | Гайка | 4 |
| 65 | 4299569 | Пружина | 4 |
| 66 | 4299570 | Пружина | 2 |
| 67 | 4299571 | Ограничитель | 1 |
| 68 | 4299572 | Гидроцилиндр. воздушный | 1 |
| 69 | 4299573 | Удлинитель | 1 |
| 70 | 4299574 | Трубка впускной | 1 |
| 71 | 4299575 | Трубка воздушный | 1 |
| 72 | 4299576 | Шарик | 3 |
| 74 | 4300633 | Ползун | 1 |
| 75 | 4299579 | Плунжер | 1 |
| 75A | 4299580 | Сиденье обратный | 1 |
| 75B | 4299581 | Прокладка | 1 |
| 75C | 4299571 | Ограничитель | 1 |
| 75D | 4299576 | Шарик | 1 |
| 76 | 4299582 | Пластина скольжение | 1 |
| 77 | 4300635 | Шток | 1 |
| 78 | 4299585 | Шток поршня | 1 |
| 79 | 4299586 | Трубка | 1 |
| 80 | 4300637 | Глушитель | 1 |
| 81 | 4300636 | Крышка | 1 |
| 82 | 4300632 | Винт | 2 |
| 108 | 4299788 | Винт | 4 |
| 200 | 4318480 | Комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
