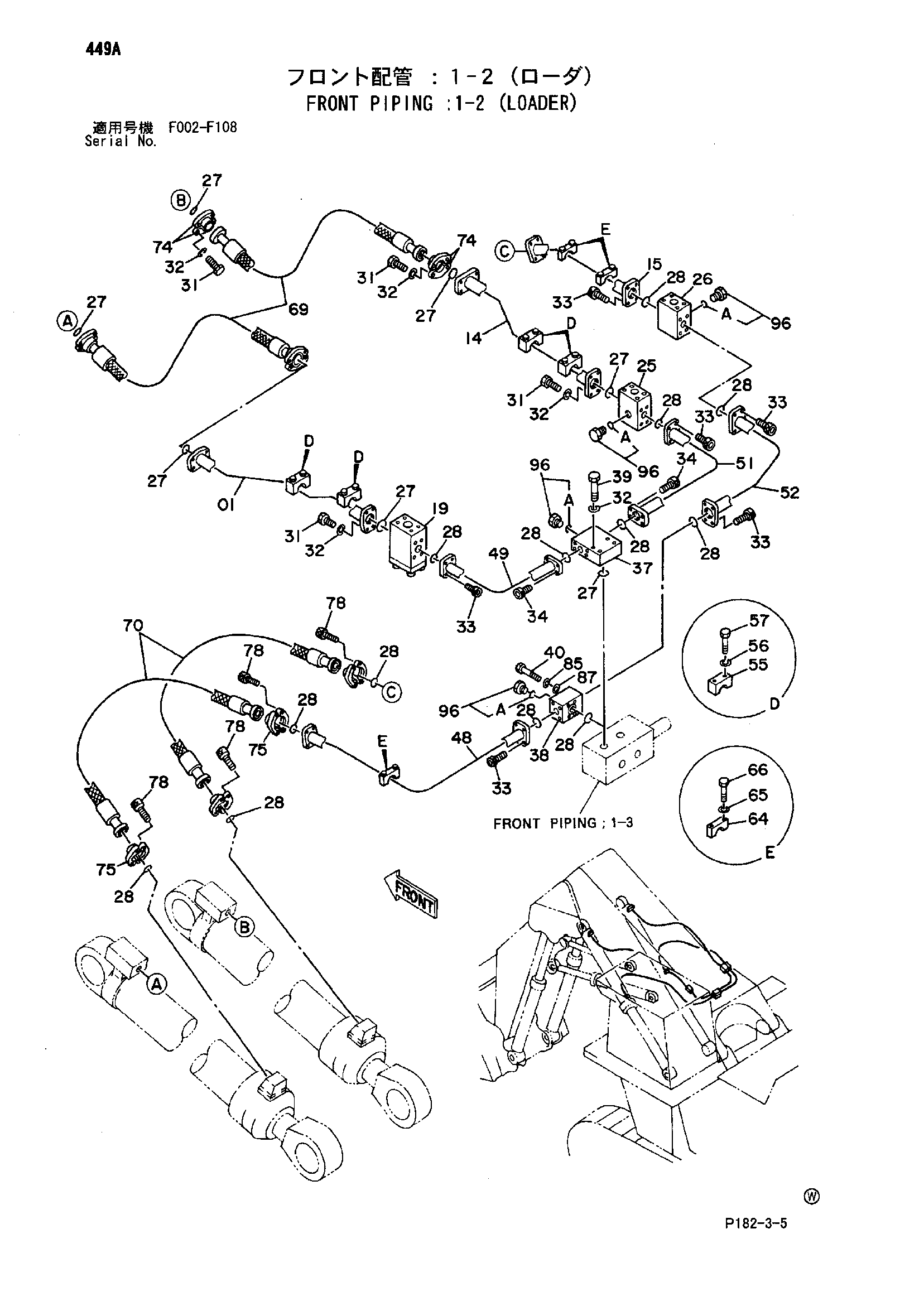

Гидролинии рабочего оборудования: 1-2 (погрузчик) — HITACHI EX1800

Заводская схема «Гидролинии рабочего оборудования: 1-2 (погрузчик)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8037761	Трубка	1
14	8037768	Трубка	1
15	8037769 замена: 8057335	Трубка	1
15	8057335	Трубка	1
19	4182281	Обратный клапан	1
25	3033044	Блок	1
26	3033047	Блок	1
27	4510170	Уплотнительное кольцо	6
28	4510169	Уплотнительное кольцо	13
31	J912070	Болт	24
32	A590920	Пружинная шайба	28
33	M341650	Болт с внутренним шестигранником	24
34	M341656	Болт с внутренним шестигранником	8
37	4182279	Коллектор	1
38	3033082	Блок	1
39	J912002	Болт	4
40	J901604	Болт	4
48	8037779 замена: 8057336	Трубка	1
48	8057336	Трубка	1
49	8040003 замена: 8057337	Трубка	1
49	8057337	Трубка	1
51	8040004 замена: 8057338	Трубка	1
51	8057338	Трубка	1
52	8040005 замена: 8057339	Трубка	1
52	8057339	Трубка	1
55	4179431 замена: 4257715	Хомут трубки	4
55	4257715	Хомут трубки	4
56	A590914	Пружинная шайба	8
57	J901400	Болт	8
64	4118861 замена: 4257716	Хомут трубки	3
64	4257716	Хомут трубки	3
65	A590912	Пружинная шайба	6
66	J901280	Болт	6
69	4180363 замена: 4347830	Шланг	2
69	4347830	Шланг	2
70	4180360 замена: 4301209	Шланг	2
70	4301209 замена: 4349967	Шланг	2
70	4349967	Шланг	2
74	4169565	Разъёмный фланец	8
75	4075854	Разъёмный фланец	8
78	M341650	Болт с внутренним шестигранником	16
85	A590916	Пружинная шайба	4
87	A590116	Плоская шайба	4
96	4093624	Пробка	4
96A	957366	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
