Рама — HITACHI EX1800

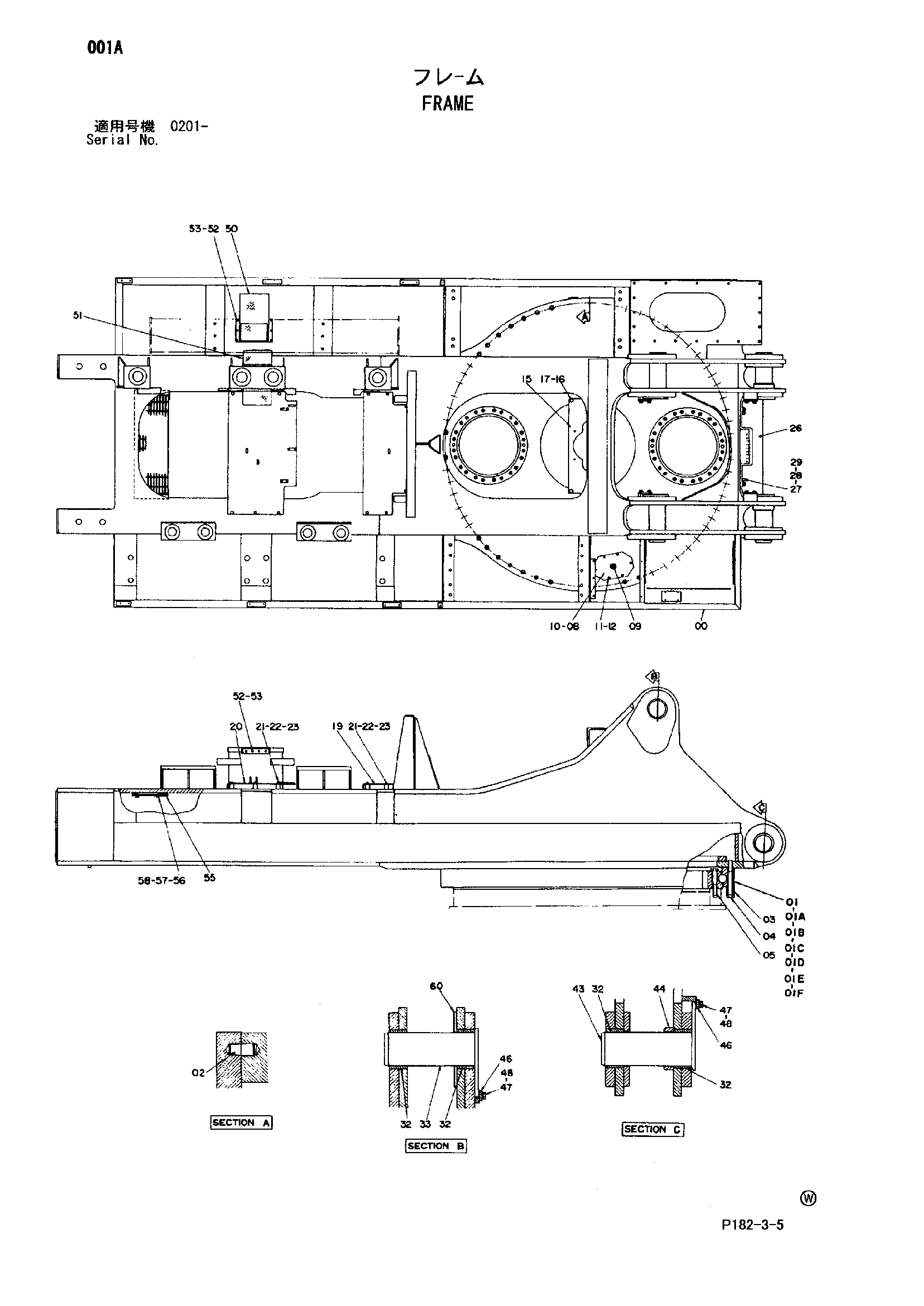

Заводская схема «Рама» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5001827 | Рама основной | 1 |
| 01 | 4180991 | Подшипник. свингкиркл | 1 |
| 01A | 4287331 | Уплотнение верхний | 1 |
| 01B | 4287332 | Уплотнение нижний | 1 |
| 01C | 4287333 | Провод | 1 |
| 01D | 4287434 | Концевой шток | 1 |
| 01E | 4391024 | Шарик | 94 |
| 01F | 4391025 | Опора | 94 |
| 02 | 4184940 | Палец | 2 |
| 03 | 4186374 | Проставка | 58 |
| 04 | 4184856 | Болт | 58 |
| 05 | 4184831 | Болт | 60 |
| 08 | 8034944 | Крышка | 1 |
| 09 | 4083435 | Пробка | 1 |
| 10 | 3034885 замена: 4616812 | Прокладка | 1 |
| 10 | 4616812 | Прокладка | 1 |
| 11 | J901014 | Болт | 6 |
| 12 | A590910 | Пружинная шайба | 6 |
| 15 | 8034937 | Кронштейн | 1 |
| 16 | J912060 | Болт | 6 |
| 17 | A590920 | Пружинная шайба | 6 |
| 19 | 7016676 | Ступень | 1 |
| 20 | 7018671 | Ступень | 1 |
| 21 | J901228 | Болт | 12 |
| 22 | A590912 | Пружинная шайба | 12 |
| 23 | 449490 | Шайба | 12 |
| 26 | 8034936 | Ступень | 1 |
| 27 | J901228 | Болт | 4 |
| 28 | A590912 | Пружинная шайба | 4 |
| 29 | 449490 | Шайба | 4 |
| 32 | 4175214 | Втулка | 8 |
| 33 | 8040856 | Палец | 2 |
| 43 | 8032965 | Палец | 2 |
| 44 | 4175448 | Проставка | 2 |
| 46 | 4179432 | Пластина | 4 |
| 47 | J912045 | Болт | 8 |
| 48 | A590920 | Пружинная шайба | 8 |
| 50 | 7018019 | Ступень | 1 |
| 51 | 9725379 | Ступень | 2 |
| 52 | A590912 | Пружинная шайба | 14 |
| 53 | J901225 | Болт | 14 |
| 55 | 7017942 | Ступень | 1 |
| 56 | J901225 | Болт | 5 |
| 57 | 449490 | Шайба | 5 |
| 58 | A590912 | Пружинная шайба | 5 |
| 60 | 4199974 | Регулировочная шайба 2.3mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
