Пилотный трубопроводы (4-4) — HITACHI EX1800

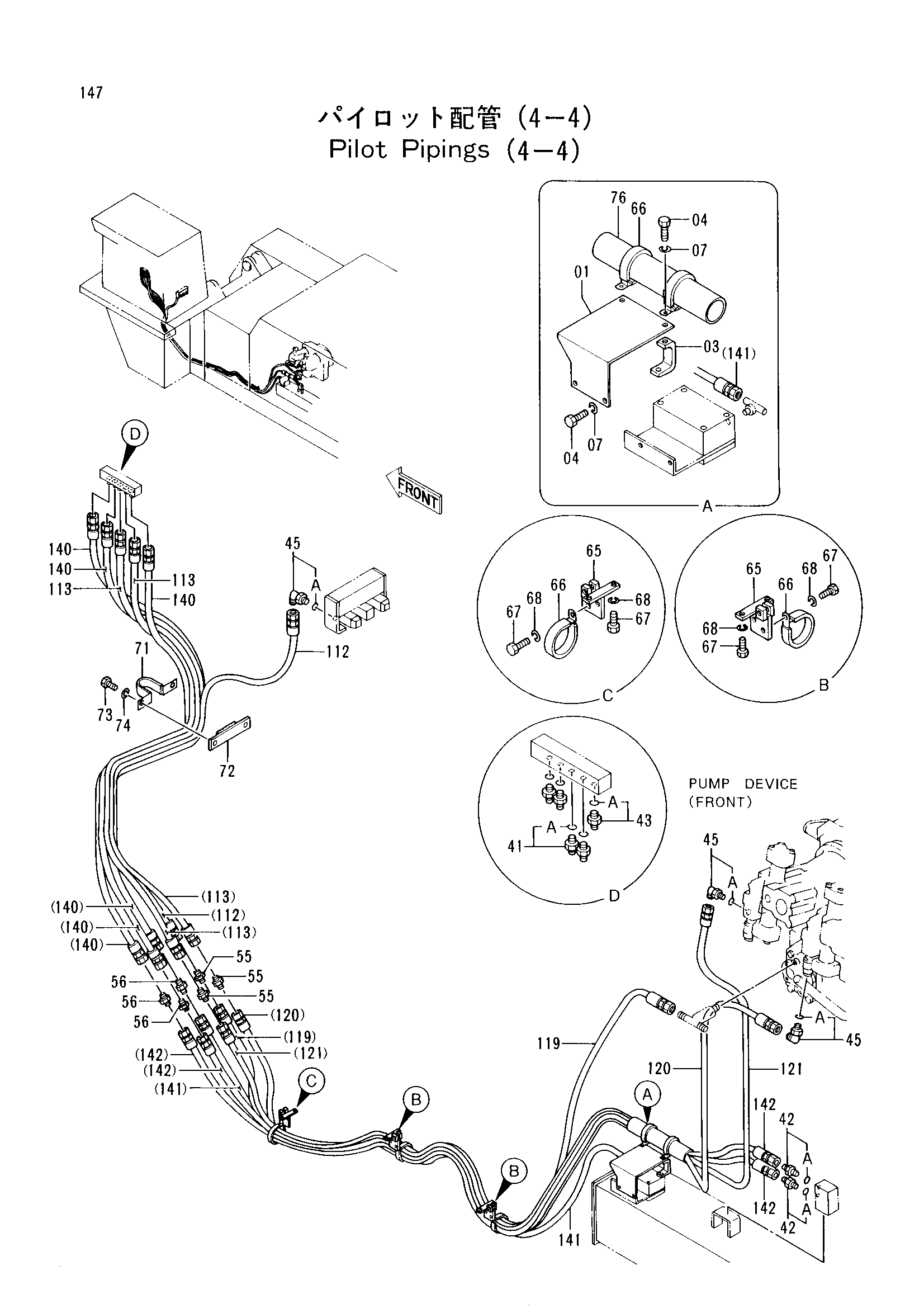

Заводская схема «Пилотный трубопроводы (4-4)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3046232 | Крышка | 1 |
| 01 | 3046232 | Крышка | 1 |
| 01 | 8036870 замена: 8044774 | Крышка | 1 |
| 01 | 8036870 замена: 3046232 | Крышка | 1 |
| 03 | 4195034 | Кронштейн | 2 |
| 04 | J901020 | Болт | 4 |
| 07 | A590910 | Пружинная шайба | 4 |
| 41 | 4042030 | Адаптер | 2 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4042031 | Адаптер | 2 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | 4160641 | Адаптер | 3 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 45 | 4112300 | Угловой штуцер | 3 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 55 | 4151181 | Адаптер | 3 |
| 56 | 4151182 | Адаптер | 3 |
| 65 | 8038289 | Кронштейн | 3 |
| 66 | 4193816 | Зажим | 5 |
| 67 | J901016 | Болт | 9 |
| 68 | A590910 | Пружинная шайба | 9 |
| 71 | 4089557 | Хомут | 1 |
| 72 | 4187112 | Хомут | 1 |
| 73 | J901020 | Болт | 2 |
| 74 | A590910 | Пружинная шайба | 2 |
| 76 | 4155962 | Резиновая прокладка | 3 |
| 112 | 4072745 | Шланг | 1 |
| 113 | 4118106 | Шланг | 2 |
| 119 | 4055225 | Шланг | 1 |
| 120 | 4184880 | Шланг | 1 |
| 121 | 4184881 | Шланг | 1 |
| 140 | 4158054 | Шланг | 3 |
| 141 | 4118275 | Шланг | 1 |
| 142 | 4184882 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
