Насос — HITACHI EX1800

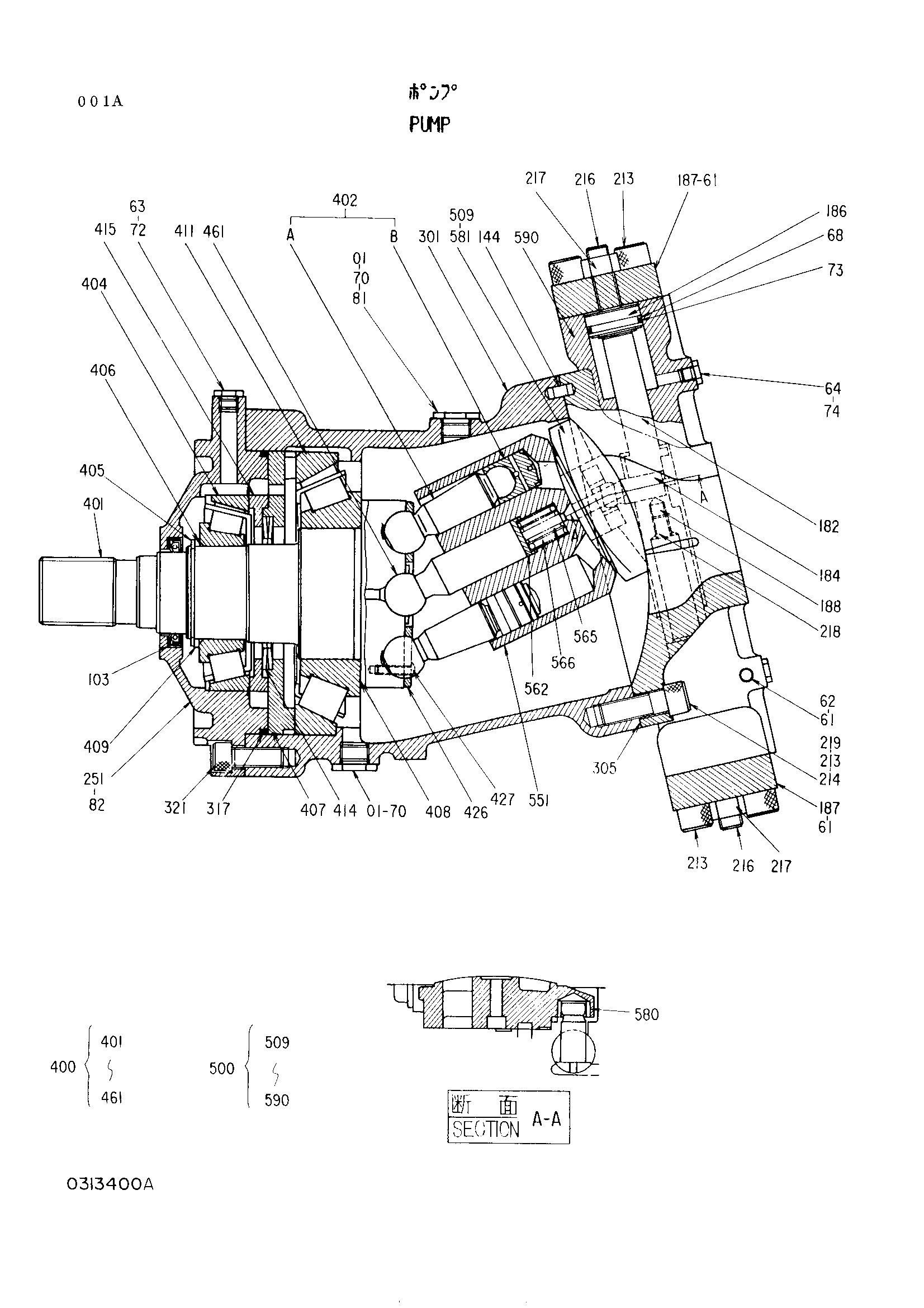

Заводская схема «Насос» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4209358	Насос	1
01	0313106	Пробка	4
61	957366	Уплотнительное кольцо	4
61	957366	Уплотнительное кольцо	4
62	0102440	Пробка	2
62	0236014	Пробка	2
62	0236014	Пробка	2
63	0251913	Пробка	2
64	0236014	Пробка	2
68	0313401	Опорное кольцо	2
70	4506424	Уплотнительное кольцо	4
72	4509180	Уплотнительное кольцо	2
73	4037888	Уплотнительное кольцо	2
74	957366	Уплотнительное кольцо	2
81	0313402	Установочный винт	4
82	0313403	Установочный винт	4
103	0238244	Масляное уплотнение	1
144	0313404	Палец	2
182	0313405	Поршень	1
184	0313406	Палец	1
186	0313407	Ограничитель	2
187	0313408	Крышка	2
187	0313425	Крышка	2
187	0313425	Крышка	2
188	0313409	Винт	1
213	0313410	Болт с внутренним шестигранником	10
214	0313411	Болт с внутренним шестигранником	2
216	0313412	Установочный винт	2
217	0116902	Гайка	2
218	0313413	Установочный винт	1
219	0313414	Болт с внутренним шестигранником	2
251	0313415	Крышка	1
301	0313416	Корпус	1
305	0313417	Манжета	1
317	0313418	Уплотнительное кольцо	1
321	0313419	Болт с внутренним шестигранником	8
400	0313420	Вал в сборе	1
500	0313421 замена: 0236014	Гидроцилиндр. в сборе	1
500	0313421 замена: 0313425	Гидроцилиндр. в сборе	1
500	0313421 замена: 0313426	Гидроцилиндр. в сборе	1
500	0313421 замена: 957366	Гидроцилиндр. в сборе	1
500	0313426	Гидроцилиндр. в сборе	1
500	0313426	Гидроцилиндр. в сборе	1
562	0313422	Седло пружины	1
565	0313423	Пружина	1
566	0313424	Пружина	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
