Гидролинии хода (гусеница): 1 — HITACHI EX1800

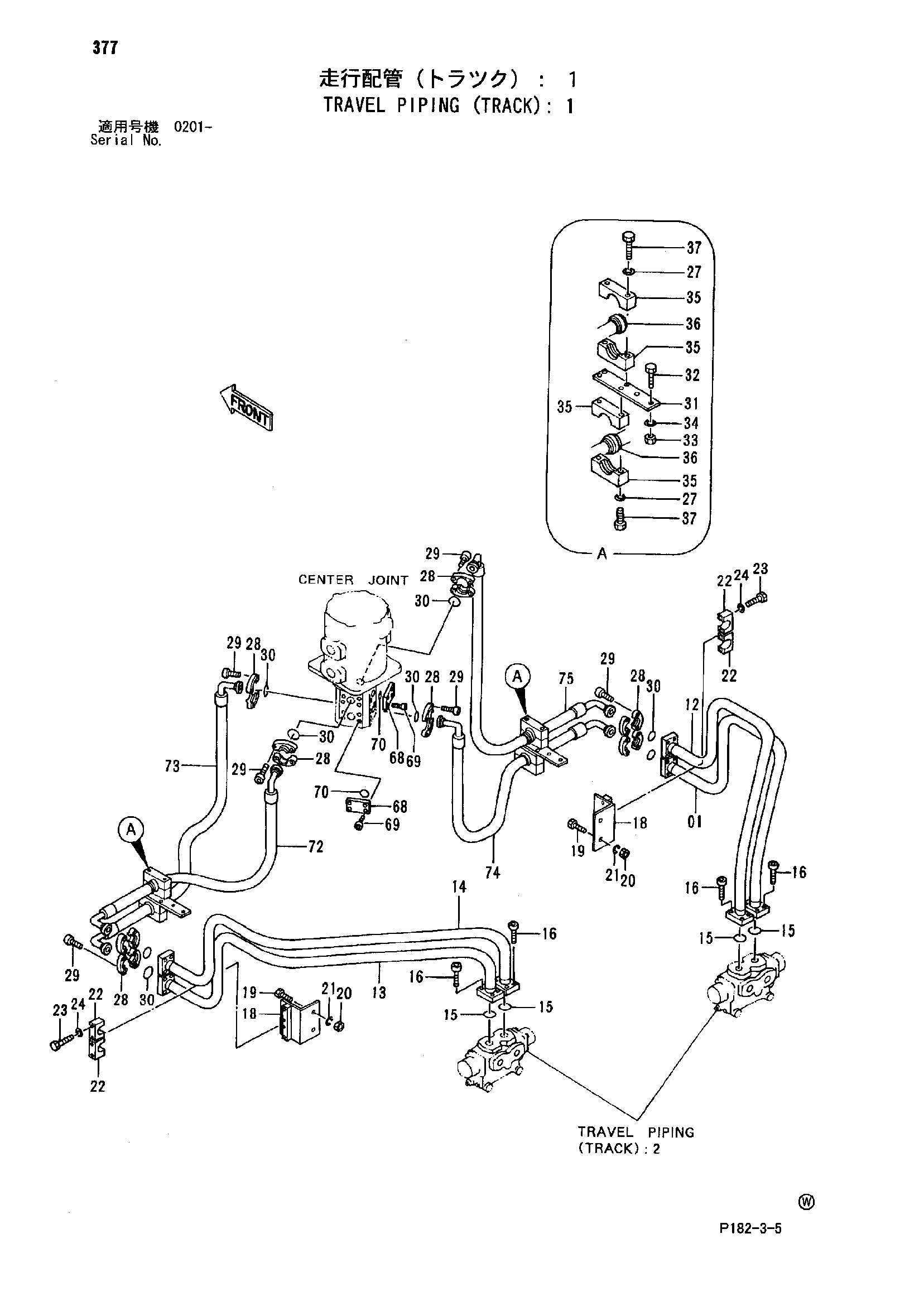

Заводская схема «Гидролинии хода (гусеница): 1» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8037757 замена: 8057323	Трубка (правый)	1
01	8057323	Трубка (правый)	1
12	8037758 замена: 8057324	Трубка (правый)	1
12	8057324	Трубка (правый)	1
13	8037759 замена: 8057325	Трубка (левый)	1
13	8057325	Трубка (левый)	1
14	8037760 замена: 8057326	Трубка (левый)	1
14	8057326	Трубка (левый)	1
15	4510169	Уплотнительное кольцо	4
16	M341656	Болт с внутренним шестигранником	16
18	8037791	Кронштейн	2
19	J901640	Болт	4
20	J950016	Гайка	4
21	A590916	Пружинная шайба	4
22	4257716	Хомут трубки	4
23	J901280	Болт	8
24	A590912	Пружинная шайба	8
27	A590910	Пружинная шайба	8
28	4075854	Разъёмный фланец	16
29	M341650	Болт с внутренним шестигранником	32
30	4510169	Уплотнительное кольцо	8
31	4194908	Пластина	2
32	J901645	Болт	4
33	J950016	Гайка	4
34	A590916	Пружинная шайба	4
35	4194909	Хомут	8
36	4186033	Втулка	4
37	J901004	Болт	8
68	4091297	Крышка	4
69	M341650	Болт с внутренним шестигранником	16
70	4510169	Уплотнительное кольцо	4
72	4193851 замена: 4269817	Шланг (левый)	1
72	4269817	Шланг (левый)	1
73	4193853 замена: 4266825	Шланг (левый)	1
73	4266825	Шланг (левый)	1
74	4193852 замена: 4266826	Шланг (правый)	1
74	4266826	Шланг (правый)	1
75	4193850 замена: 4268011	Шланг (правый)	1
75	4268011	Шланг (правый)	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
