Рычаг управления — HITACHI EX1800

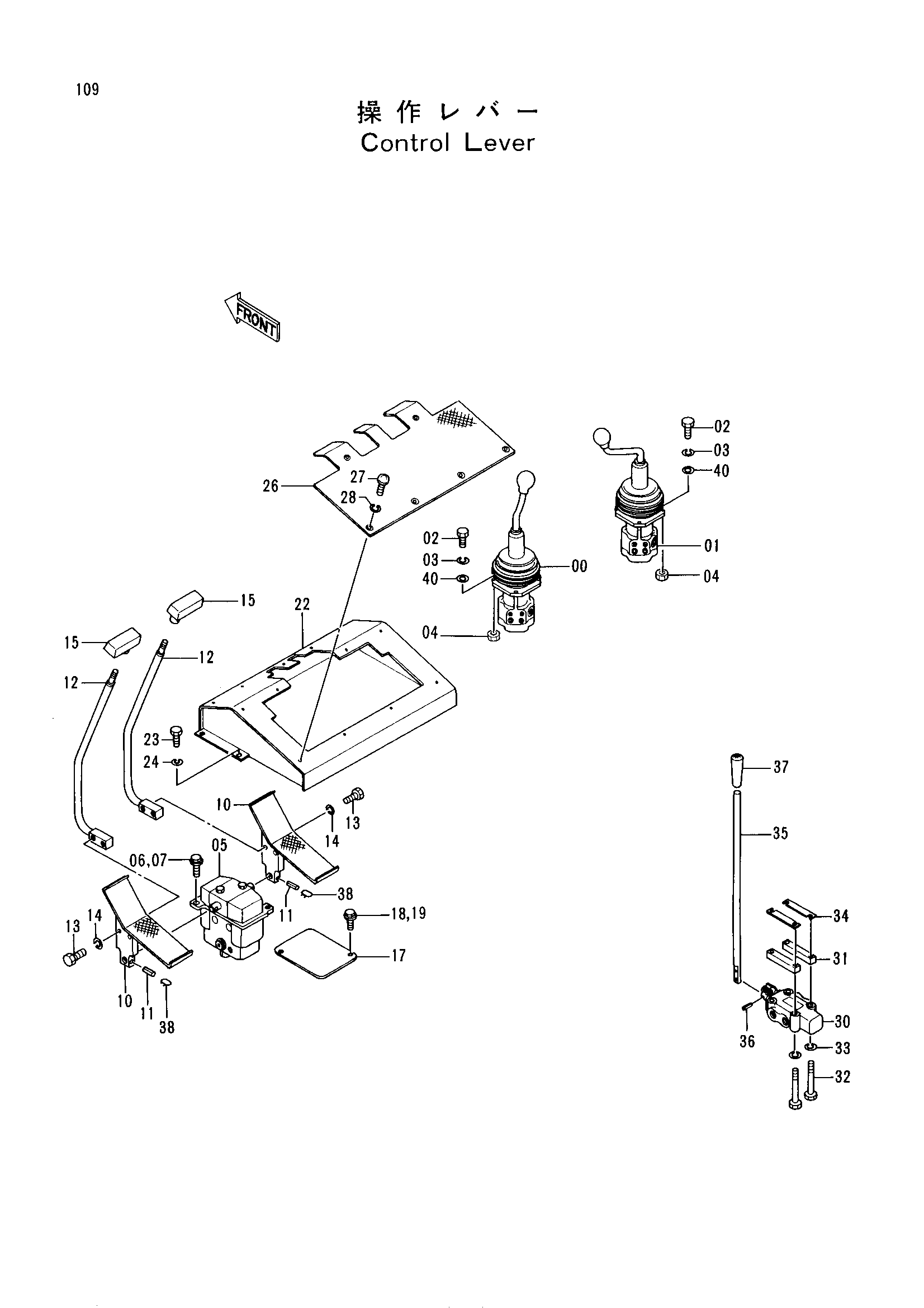

Заводская схема «Рычаг управления» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4184360 | Пилотный клапан (поворот) | 1 |
| 01 | 4202167 | Пилотный клапан (стрела) | 1 |
| 02 | J870618 | Болт | 8 |
| 03 | J251006 | Пружинная шайба | 8 |
| 04 | M500605 | Гайка | 8 |
| 05 | 9072891 | Пилотный клапан | 1 |
| 06 | J021030 | Болт с шайбой | 2 |
| 06 | J901028 замена: J021030 | Болт | 2 |
| 07 | A590910 | Пружинная шайба | 2 |
| 10 | 8038591 | Педаль | 2 |
| 11 | 4033504 | Пружинный штифт | 2 |
| 12 | 8026332 | Рычаг | 2 |
| 13 | J901045 | Болт | 4 |
| 14 | A590910 | Пружинная шайба | 4 |
| 15 | 4122423 | Рукоятка | 2 |
| 17 | 4211433 | Пластина | 1 |
| 18 | J021030 | Болт с шайбой | 2 |
| 18 | J901028 замена: J021030 | Болт | 2 |
| 19 | A590910 | Пружинная шайба | 2 |
| 22 | 7018306 | Крышка | 1 |
| 23 | J901016 | Болт | 4 |
| 24 | A590910 | Пружинная шайба | 4 |
| 26 | 2024530 | Пластина | 1 |
| 27 | 4087497 | Винт | 4 |
| 28 | A590906 | Пружинная шайба | 4 |
| 30 | 4161829 | Клапан | 1 |
| 31 | 4155001 | Проставка | 2 |
| 32 | J900690 | Болт | 4 |
| 33 | A590906 | Пружинная шайба | 4 |
| 34 | 4155002 | Регулировочная шайба | 2 |
| 35 | 4186259 | Рычаг | 1 |
| 36 | 4134502 | Пружинный штифт | 1 |
| 37 | 4122424 | Рукоятка | 1 |
| 38 | 4183195 | Провод | 2 |
| 40 | J250006 | Плоская шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
