Пилотный клапан — HITACHI EX1800

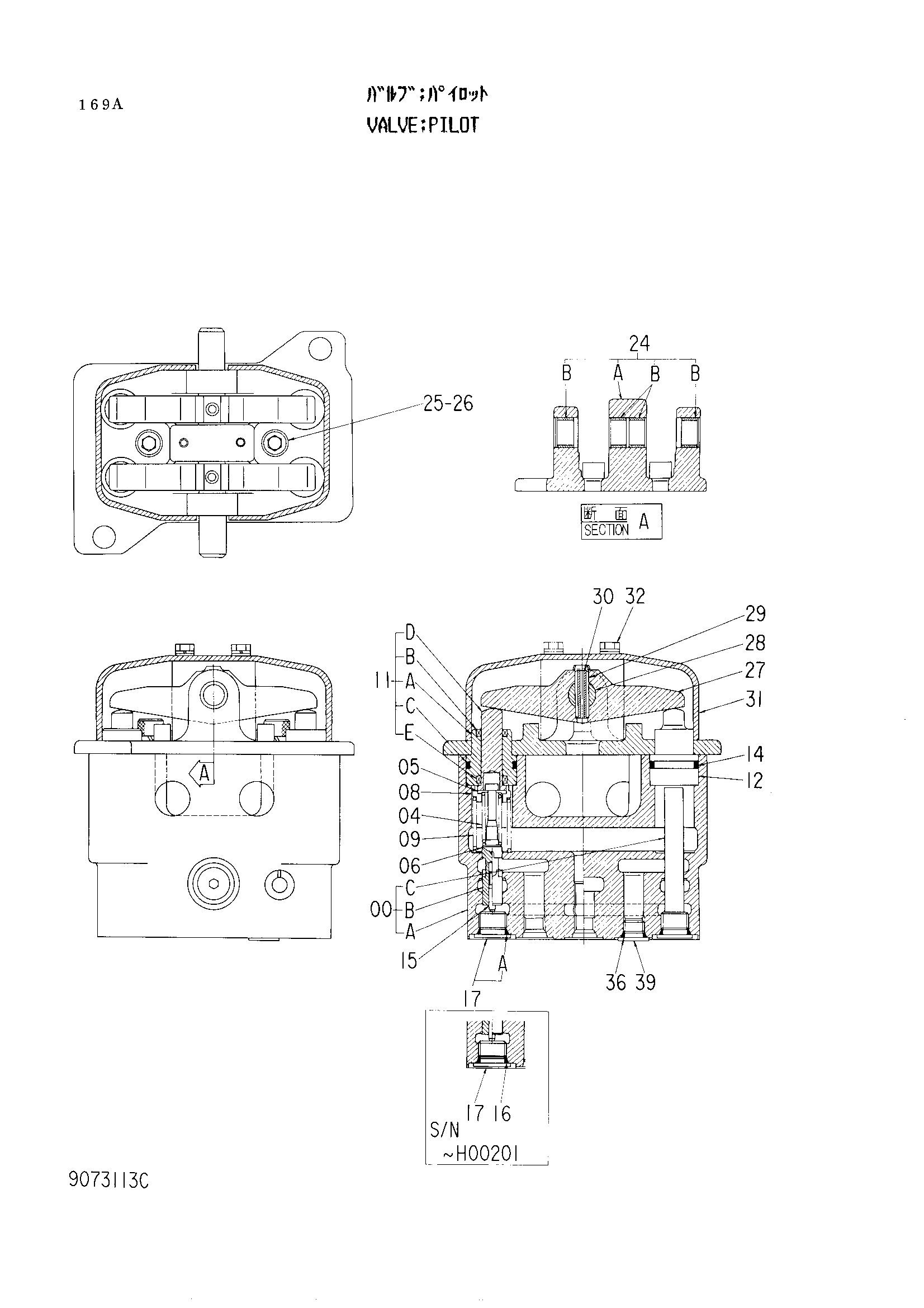

Заводская схема «Пилотный клапан» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9073113	Пилотный клапан	1
00	7018765 замена: 7027093	Корпус в сборе	1
00	7018765 замена: 9111583	Корпус в сборе	1
00	7027093	Корпус в сборе	1
04	4190088	Пружина компрес	2
05	4177777	Проставка	2
06	4173208	Регулировочная шайба	10
08	4203412	Направляющая пружины	2
09	4203413	Пружина сжатия	2
11	9071737 замена: 9086457	Пусхер в сборе	2
11	9086457 замена: 9089355	Пусхер в сборе	2
11	9089355	Пусхер в сборе	2
11A	3037558 замена: 3047596	Втулка	1
11A	3047596	Втулка	1
11B	4191490 замена: 4240150	Пылезащитное уплотнение	1
11B	4240150	Пылезащитное уплотнение	1
11C	A810025	Уплотнительное кольцо	1
11D	3037664	Толкатель	1
11E	4187924 замена: 4240151	Масляное уплотнение	1
11E	4240151	Масляное уплотнение	1
12	4186749	Ограничитель	2
14	A810025	Уплотнительное кольцо	2
15	4184929	Поршень	2
16	962567	Уплотнительное кольцо	4
17	4185057	Пробка	4
17	9111583	Пробка	4
17A	4278942	Уплотнительное кольцо	1
24	9085785	Держатель в сборе	1
24	9086169 замена: 9085785	Держатель в сборе	1
24A	2027534	Держатель	1
24A	2027695 замена: 2027534	Держатель	1
24B	4238834	Втулка	4
25	4259780	Болт с внутренним шестигранником	2
25	M341025 замена: 4259780	Болт с внутренним шестигранником	2
26	A590910	Пружинная шайба	2
27	3035803	Кулачок	2
28	4190983	Палец	2
29	4027427	Пружинный штифт	2
30	4213419	Пружинный штифт	2
31	2022964	Крышка	1
32	4181729	Болт	2
36	964255	Уплотнительное кольцо	4
39	4208977	Пробка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
